PHOENIX_CONTACTInterfaceFLK 16/14/DV-OUT/100 2300575 PHOENIX CONTACT Cavi

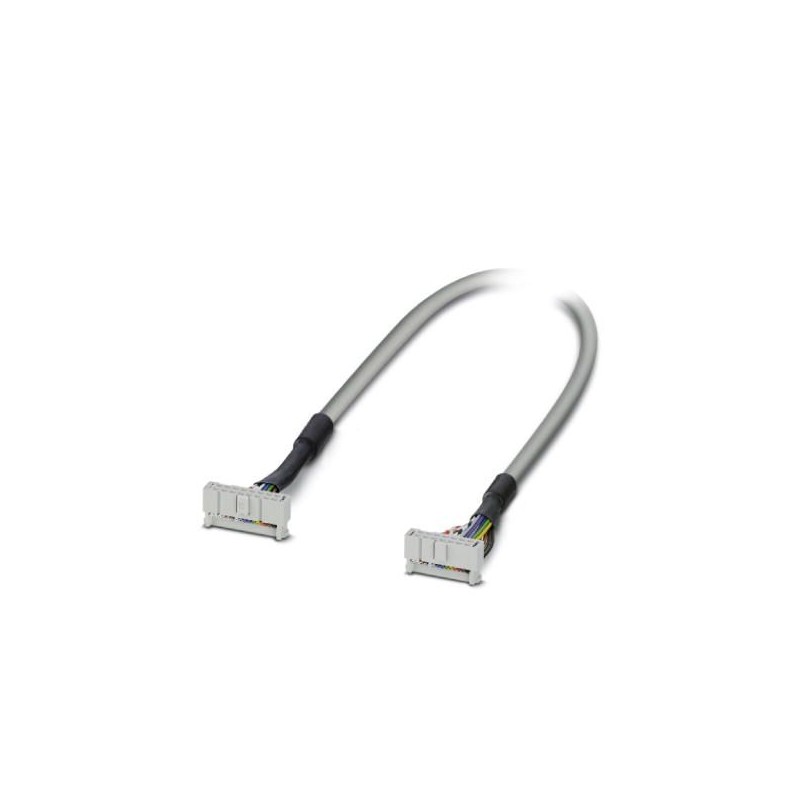

PHOENIX_CONTACT FLK 16/14/DV-OUT/100 2300575 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

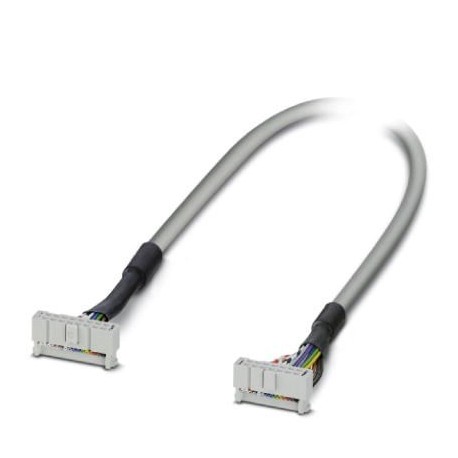

FLK 16/14/DV-OUT/100 2300575 PHOENIX CONTACT Cavi

Riferimento: FLK 16/14/DV-OUT/100

Codice: 2300575

Produttore: PHOENIX_CONTACT

Descrizione:

Cavi
Cavo tondo già pronto; Comando: Emerson Delta V; Collegamento 1: Collegamento IDC/FLK femmina (1x 16 poli); Collegamento 2: Collegamento IDC/FLK femmina (1x 14 poli); Lunghezza del cavo: 1 m

Categorie:

  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2300575
Pezzi/conf.1 PZ
Sales keyCK2152 -
Pagina catalogoPagina 480 (C_5_2017)
GTIN4017918897345
Peso per pezzo (confezione esclusa)64,900 g
Numero tariffa doganale85444290
Paese di origineDE (Germania)

Generalità

Tensione nominale UN< 50 V AC
60 V DC
Amperaggio per conduttore max.1 A
Resistenza del conduttore max.0,16 Ω/m
Lungh. cavo1 m
Conduttore singolo, sezione trasversale0,14 mm²
Conduttore singolo, sezione [AWG]26
Struttura conduttore: Numero fili:7
Conduttore singolo, materialestagnati Cu
Diametro esterno6,8 mm
Cavo, confezionamentoConnessione a perforazione d'isolante, EC 60352-4/DIN EN 60352-4
Schermaturano

Dati tecnico-ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C
Resistenza alla fiammaIEC 60332-1
DIN VDE 0482 parte 332-1

Connettori 1

Denominazione collegamentoLivello di campo
CollegamentoIDC/FLK conduttore femmina
Numero collegamenti1
N. poli14
Passo2,54 mm

Connettori 2

Denominazione collegamentoLivello di controllo
CollegamentoIDC/FLK conduttore femmina
Numero collegamenti1
N. poli16
Passo2,54 mm

Controllore supportato

ControlloreEmerson DeltaV
- scheda I/O adattaVE4001S2T2B3 Series 2
VE4002S1T2B3
VE4001S2T1B3
VE4002S1T2B3 Series 2

Codice colore

Connettore 1 = connettore 2 (opzionale) = colore conduttoreIDC/FLK16 (1) = IDC/FLK14 (10) = nero
IDC/FLK16 (2) = IDC/FLK14 (1) = marrone
IDC/FLK16 (3) = IDC/FLK14 (12) = rosso
IDC/FLK16 (4) = IDC/FLK14 (2) = arancione
IDC/FLK16 (5) = IDC/FLK14 (14) = giallo
IDC/FLK16 (6) = IDC/FLK14 (3) = verde
IDC/FLK16 (8) = IDC/FLK14 (4) = blu
IDC/FLK16 (10) = IDC/FLK14 (5) = viola
IDC/FLK16 (12) = IDC/FLK14 (6) = grigio
IDC/FLK16 (14) = IDC/FLK14 (7) = bianco
IDC/FLK16 (16) = IDC/FLK14 (8) = bianco-nero

Normative e prescrizioni

Resistenza alla fiammaIEC 60332-1
DIN VDE 0482 parte 332-1

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
