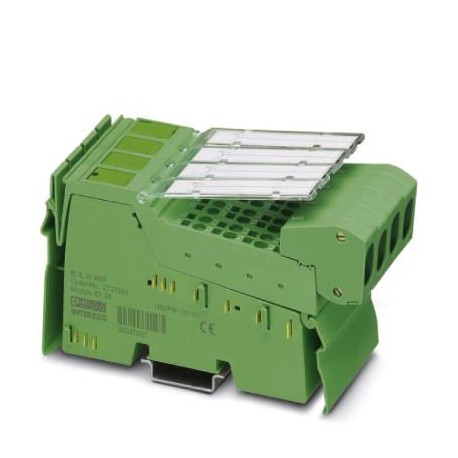

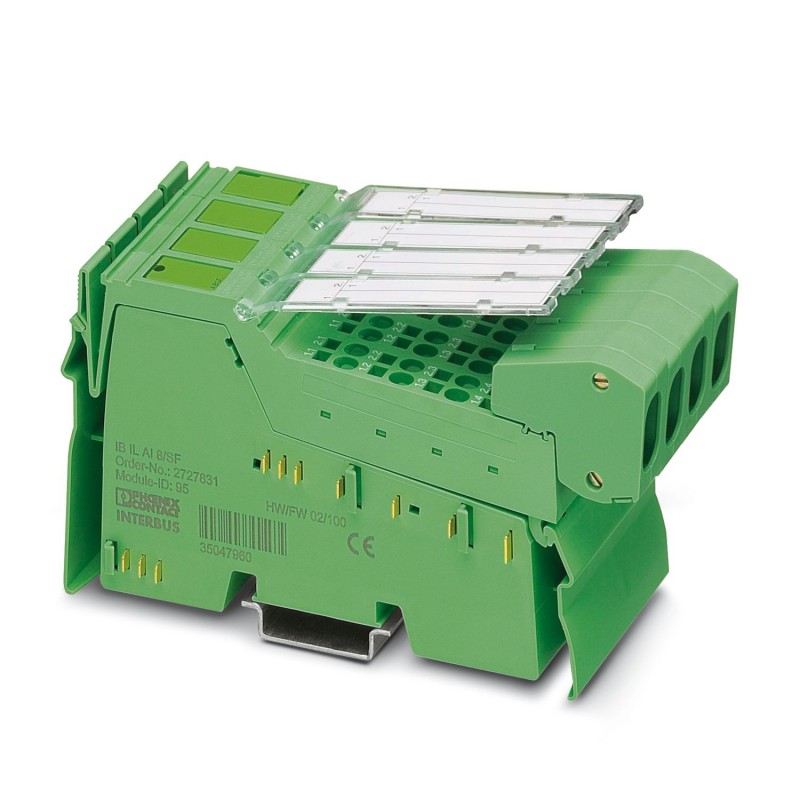

IB IL AI 8/SF-PAC 2861412 PHOENIX CONTACT Morsetto Inline
IB IL AI 8/SF-PAC
2861412
PHOENIX_CONTACT
Morsetto Inline
Inline, modulo di ingresso analogico, ingressi analogici: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, 0 mA... 40 mA, -40 mA... 40 mA, tecnologia di connessione: 2 conduttori, velocità di trasmissione sul bus locale: 500 kBit/s, grado di protezione: IP20, inclusi connettori in linea e campi di marcatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 48,8 mm |
| Altezza | 136,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Interfacce
| bus locale Inline | |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Caratteristiche del sistema
| Modulo | |
| Codice ID (dec.) | 95 |
| Codice ID (esadecimale) | 5F |
| Codice lunghezza (es.) | 02 |
| Codice lunghezza (dec.) | 02 |
| Canale dati di processo | 32 Bit |
| Range indirizzi ingressi | 4 Byte |
| Range indirizzi uscite | 4 Byte |
| Lunghezza di registro | 32 Bit |
| Bisogno di dati di parametrizzazione | 6 Byte |
| Bisogno di dati di configurazione | 5 Byte |
Dati di ingresso
| Analogico: Generalità | |
| Denominazione ingresso | Ingressi analogici |
| Descrizione dell'ingresso | Ingressi single ended, corrente o tensione |
| Numero ingressi | 8 |
| Tempo di conversione A/D | ca. 10 µs |
| Risoluzione convertitori A/D | 16 Bit |
| Collegamento | Connettore schermato Inline |
| Tecnica di connessione | 2 conduttori |
| Indicazioni sulla tecnologia di connessione | schermato |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Resistenza d'ingresso ingresso corrente | 25 Ω (Resistenza di misura) |
| Segnale d'ingresso, tensione | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Resistenza d'ingresso ingresso tensione | > 240 kΩ |
| Formato dei dati | IB IL, IB ST, IB RT, rappresentazione normalizzata, formato PIO |
| Filtraggio | Passabasso 1° ordinamento |
| Frequenza limite (3 dB) | 3,5 kHz |
| Principio di misura | approssimazione successiva |
| Risoluzione dei valori di misura | 16 bit (15 bit + segno) |
| Rappresentazione del valore misurato | 16 bit complemento a due |
| Circuito di protezione | Protezione contro le sovratensioni, protezione contro le sovracorrenti; max. 100% sovraccarico (riferito al valore nominale) |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Componenti della fornitura | connettori Inline e cartellini di siglatura incl. |
| Funzionamento | Elaborazione dati di processo con 2 word |
| Messaggi di diagnostica | Caduta di alimentazione a UANA |
| Errore di periferia Segnalazione di errore nei dati di processo | |
| Errore utente Segnalazione di errore nei dati di processo | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 11 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 1,25 W |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 55 mA |
| tip. 48 mA | |
| Potenziali: Alimentazione del modulo analogico (UANA) | |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 35 mA |
| tip. 24 mA | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Periferia/Terra funzionale | 500 V AC, 50 Hz, 1 min. |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Normative e prescrizioni
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| ingresso, corrente (EF003204) | Sì |
| ingresso, tensione (EF003205) | Sì |
| ingresso, resistenza (EF003206) | No |
| ingresso, termometro a resistenza (EF003207) | No |
| ingresso, termocoppia (EF003208) | No |
| segnale d'ingresso configurabile (EF003209) | Sì |
| risoluzione degli ingressi analogici (EF003575) | 16 Bit |
| uscita, corrente (EF003212) | No |
| uscita, tensione (EF003213) | No |
| segnale d'uscita configurabile (EF003214) | No |
| numero di ingressi analogici (EF001994) | 8 |
| numero di uscite analogiche (EF001995) | 0 |
| ingressi analogici configurabili (EF008518) | Sì |
| uscite analogiche configurabili (EF008519) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | Sì |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 48.6 mm |
| altezza (EF000040) | 138.44 mm |
| profondità (EF000049) | 70.51 mm |
