> PHOENIX_CONTACT>Interface>MINI MCR-SL-UI-UI-SP-NC 2864163 PHOENIX CONTACT Isolatori galvanici
Prodotto precedente Prodotto successivo

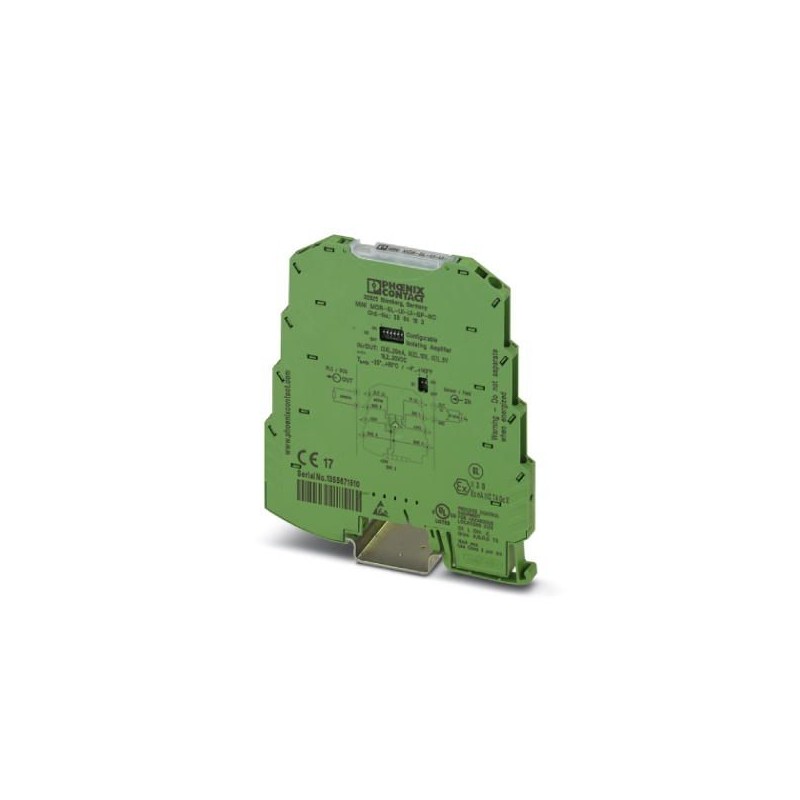

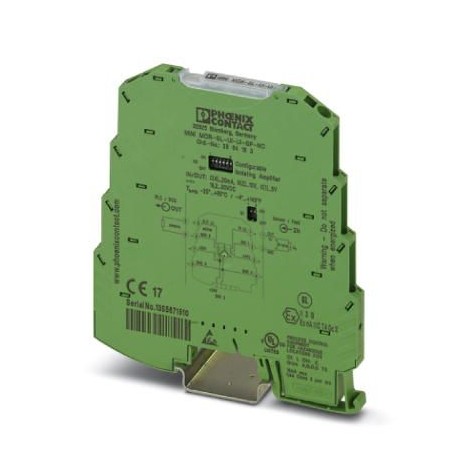

MINI MCR-SL-UI-UI-SP-NC 2864163 PHOENIX CONTACT Isolatori galvanici Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-SL-UI-UI-SP-NC 2864163 PHOENIX CONTACT Isolatori galvanici

MINI MCR-SL-UI-UI-SP-NC

2864163

PHOENIX_CONTACT

Isolatori galvanici

Maggiori dettagli


Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2864163
Pezzi/conf.1 PZ
Sales keyCK1211 -
Pagina catalogoPagina 92 (C_7_2015)
GTIN4017918974794
Peso per pezzo (confezione esclusa)65,000 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Numero ingressi1
Configurabile/Programmabilesì, non configurati
Segnale d'ingresso, tensione0 V ... 10 V
0 V ... 5 V
1 V ... 5 V
2 V ... 10 V
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Corrente in ingresso max.30 V
50 mA
Resistenza d'ingresso ingresso tensioneca. 100 kΩ
Resistenza d'ingresso ingresso correnteca. 50 Ω

Dati d'uscita

Numero di uscite1
Configurabile/Programmabilesì, non configurati
Segnale d'uscita, tensione0 V ... 10 V
0 V ... 5 V
1 V ... 5 V
2 V ... 10 V
Segnale d'uscita, corrente0 mA ... 20 mA (impostazione diversa da indicare nell'ordine)
4 mA ... 20 mA
Tensione in uscita max.ca. 12,5 V
Corrente d'uscita max.28 mA
Corrente di cortocircuitoca. 22 mA
Carico/carico di uscita uscita di tensione≥ 10 kΩ
Carico/carico di uscita uscita di corrente< 500 Ω (a 20 mA)
Ripple< 20 mVSS(con 500 Ω)
< 20 mVSS(a 10 kΩ)

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Max. corrente assorbita< 19 mA (Uscita in corrente, a 24 V DC incl. carico)
< 9 mA (Uscita in tensione, a 24 V DC incl. carico)
Potenza assorbita< 450 mW (Uscita in corrente)
< 200 mW (Uscita in tensione)

Dati di collegamento

CollegamentoConnessione a molla
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura8 mm

Generalità

Numero di canali1
Errore di trasmissione≤ 0,1 % (del fondo scala)
< 0,4 % (senza compensazione)
Coefficiente termico massimo< 0,01 %/K
Coefficiente termico tipico< 0,002 %/K
Frequenza limite (3 dB)ca. 100 Hz
Tempo di risposta (10-90%)ca. 3,2 ms
Circuito di protezioneprotezione da fenomeni transitori
Isolamento galvanicoIsolamento base a norma EN 61010
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale50 V AC/DC
Tensione di prova ingresso/uscita/alimentazione1,5 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloreverde
Materiale custodiaPBT
Posizione d'installazionea scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Difformità tipica dal valore finale del campo di misura5 %

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Isolamento galvanicoIsolamento base a norma EN 61010
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
