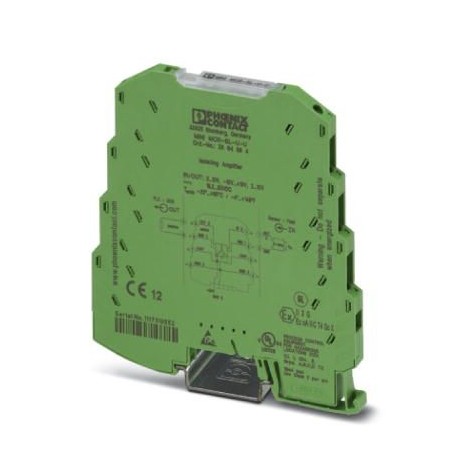

MINI MCR-SL-U-U 2864684 PHOENIX CONTACT Amplificatore isolatore MCR a 3 vie, per la separazione galvanica di.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-SL-U-U 2864684 PHOENIX CONTACT Amplificatore isolatore MCR a 3 vie, per la separazione galvanica di..

MINI MCR-SL-U-U

2864684

PHOENIX_CONTACT

Amplificatore isolatore MCR a 3 vie, per la separazione galvanica di segnali analogici, con connessione a vite, segnale di ingresso: 0 ... 10 V/±10 V, segnale di uscita: 0 ... 10 V/±10 V

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $244.63
Prezzo unitario: $244.63
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2864684
Pezzi/conf.1 PZ
Sales keyCK1211 -
Pagina catalogoPagina 97 (C_7_2015)
GTIN4017918956387
Peso per pezzo (confezione esclusa)70,700 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Numero ingressi1
Configurabile/Programmabileno
Segnale d'ingresso, tensione0 V ... 10 V
-10 V ... 10 V
Corrente in ingresso max.30 V
Resistenza d'ingresso ingresso tensioneca. 100 kΩ

Dati d'uscita

Numero di uscite1
Configurabile/Programmabileno
Segnale d'uscita, tensione0 V ... 10 V
-10 V ... 10 V
Tensione in uscita max.12,5 V
Corrente di cortocircuitoca. 2 mA
Carico/carico di uscita uscita di tensione≥ 10 kΩ
Ripple< 20 mVSS(a 10 kΩ)

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Max. corrente assorbita< 9 mA
Potenza assorbita< 200 mW (con 24 V DC)

Dati di collegamento

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.26
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura12 mm
FilettaturaM3

Generalità

Numero di canali1
Errore di trasmissione≤ 0,1 % (del fondo scala)
Coefficiente termico massimo< 0,01 %/K
Coefficiente termico tipico< 0,002 %/K
Frequenza limite (3 dB)ca. 100 Hz
Tempo di risposta (10-90%)ca. 3,2 ms
Circuito di protezioneprotezione da fenomeni transitori
Isolamento galvanicoIsolamento base a norma EN 61010
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale50 V AC/DC
Tensione di prova ingresso/uscita/alimentazione1,5 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloreverde
Materiale custodiaPBT
Posizione d'installazionea scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Difformità tipica dal valore finale del campo di misura15 %
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Difformità tipica dal valore finale del campo di misura15 %
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Difformità tipica dal valore finale del campo di misura15 %

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Isolamento galvanicoIsolamento base a norma EN 61010
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2864684 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale DC (EF007078) 19.2 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 1
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 1
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 0
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 1
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 1
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 0
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 0
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
SIL secondo IEC 61508 (EF009889) senza
altezza (EF000040) 93.1 mm
larghezza (EF000008) 6.2 mm
profondità (EF000049) 101.2 mm
assorbimento di potenza (EF000346) 0.2 W
carico (EF007096) 10000 Ohm
temperatura d'esercizio (EF002393) -20 °C
deriva di temperatura (EF007507) 0.01 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) raccordo a vite
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20
