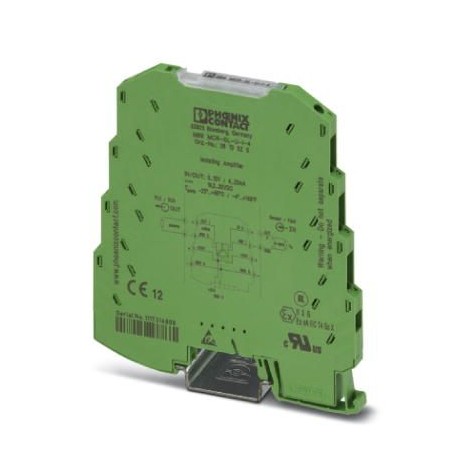

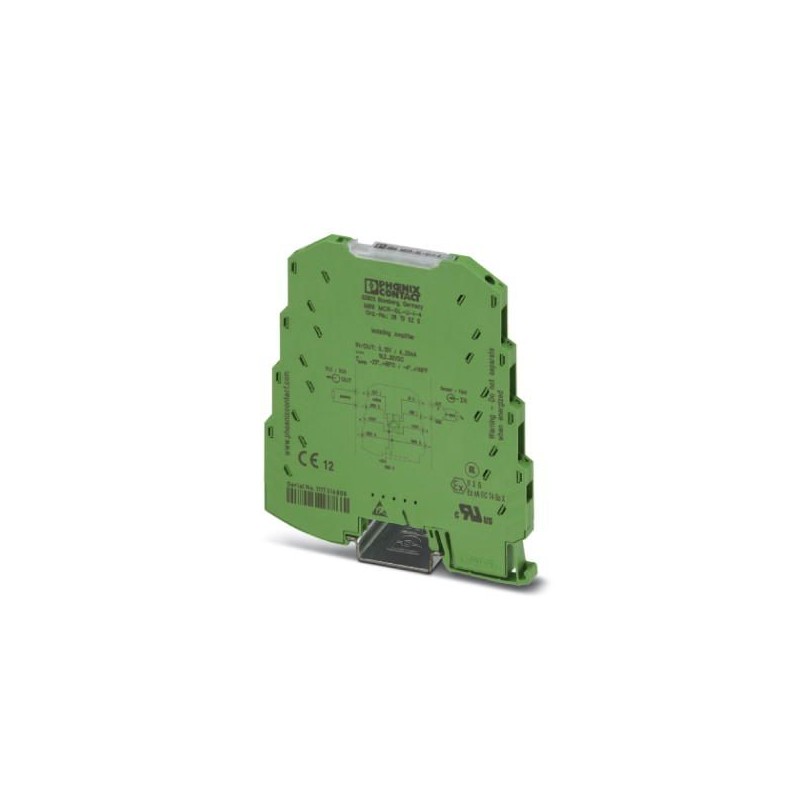

PHOENIX_CONTACT MINI MCR-SL-U-I-4 2813525 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MINI MCR-SL-U-I-4 2813525 PHOENIX CONTACT Isolatori galvanici

Name: MINI MCR-SL-U-I-4 2813525 PHOENIX CONTACT Isolatori galvanici
Brand: PHOENIX_CONTACT
SKU: PHO2813525
Price: 200.61 EUR
Availability: OutOfStock

Riferimento: MINI MCR-SL-U-I-4

Codice: 2813525

Produttore: PHOENIX_CONTACT

Descrizione:

Isolatori galvanici

Amplificatore di separazione a 3 vie MCR, per la separazione galvanica di segnali analogici, con collegamento a vite, segnale di ingresso: 0 V ... 10 V, segnale di uscita: 4 mA ... 20 mA

Categorie:

sensori > amplificatore di isolamento
PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Dettagli
ETIM
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 200,61 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 2-3 settimane.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Dati commerciali

Codice per l'ordinazione	2813525
Pezzi/conf.	1 PZ
Sales key	CK1211 -
Pagina catalogo	Pagina 97 (C_7_2015)
GTIN	4046356100618
Peso per pezzo (confezione esclusa)	71,100 g
Numero tariffa doganale	85437090
Paese di origine	DE (Germania)

Nota

Limitazione dell'uso	EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza	6,2 mm
Altezza	93,1 mm
Profondità	102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)	-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)	-40 °C ... 85 °C
Altezza massima	≤ 2000 m

Dati d'ingresso

Numero ingressi	1
Configurabile/Programmabile	no
Segnale d'ingresso, tensione	0 V ... 10 V
Corrente in ingresso max.	30 V
Resistenza d'ingresso ingresso tensione	ca. 100 kΩ

Dati d'uscita

Numero di uscite	1
Configurabile/Programmabile	no
Segnale d'uscita, corrente	4 mA ... 20 mA
Corrente d'uscita max.	28 mA
Carico/carico di uscita uscita di corrente	≤ 500 Ω
Ripple	< 20 mV_SS(con 500 Ω)

Alimentazione

Tensione nominale	24 V DC
Range tensione di alimentazione	19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Max. corrente assorbita	< 20 mA
Potenza assorbita	< 450 mW

Dati di collegamento

Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione trasversale conduttore AWG min.	26
Sezione trasversale conduttore AWG max.	12
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Lunghezza di spelatura	12 mm
Filettatura	M3

Generalità

Numero di canali	1
Errore di trasmissione	≤ 0,1 % (del fondo scala)
Coefficiente termico massimo	< 0,01 %/K
Coefficiente termico tipico	< 0,002 %/K
Frequenza limite (3 dB)	ca. 100 Hz
Tempo di risposta (10-90%)	ca. 3,5 ms
Isolamento galvanico	Isolamento base a norma EN 61010
Categoria di sovratensione	II
Grado d'inquinamento	2
Tensione di isolamento nominale	30 V AC
Tensione di prova ingresso/uscita/alimentazione	1,5 kV (50 Hz, 1 min)
Compatibilità elettromagnetica	Conformità alla direttiva EMC
Emissione disturbi	EN 61000-6-4
Immunità ai disturbi	EN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Colore	verde
Materiale custodia	PBT
Posizione d'installazione	a scelta
Indicazione per il montaggio	Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
Conformità	CE conforme
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA / Canada	UL 508 Recognized
	Class I, Div. 2, Groups A, B, C, D T4
GL	GL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 2

Dati EMC

Denominazione	Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Difformità tipica dal valore finale del campo di misura	5 %
Denominazione	Disturbi transitori rapidi (Burst)
Norme/Disposizioni	EN 61000-4-4
Difformità tipica dal valore finale del campo di misura	5 %
Denominazione	Interferenze
Norme/Disposizioni	EN 61000-4-6
Difformità tipica dal valore finale del campo di misura	5 %

Normative e prescrizioni

Compatibilità elettromagnetica	Conformità alla direttiva EMC
Emissione disturbi	EN 61000-6-4
Attacco a norma	CUL
Norme/Disposizioni	EN 61000-4-2
Denominazione	Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
	EN 61000-4-4
	EN 61000-4-5
Denominazione	Interferenze
Norme/Disposizioni	EN 61000-4-6
Isolamento galvanico	Isolamento base a norma EN 61010
Conformità	CE conforme
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA / Canada	UL 508 Recognized
	Class I, Div. 2, Groups A, B, C, D T4
GL	GL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 2

Environmental Product Compliance

China RoHS	Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
	Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120

ETIM 4.0EC002653ETIM 5.0EC002653ETIM 6.0EC002653

UNSPSC 6.0130211506UNSPSC 7.090139121008UNSPSC 1139121008UNSPSC 12.0139121008UNSPSC 13.239121008

ETIM for 2813525 Sensori (EC002653)

Nome caratteristicatipo di alimentazione elettrica (EF001469)

Valore caratteristicaaltro

Nome caratteristicatensione di alimentazione nominale DC (EF007078)

Valore caratteristica19.2 V

Nome caratteristicanumero di zone d'ingresso -60 mV ... +60 mV (EF006927)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -100 mV ... +100 mV (EF006912)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -300 mV ... +300 mV (EF006920)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -500 mV ... +500 mV (EF006926)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -1 V ... +1 V (EF006906)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -2 V ... +2 V (EF006913)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -2.5 V ... +2.5 V (EF006915)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -5 V ... +5 V (EF006923)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -10 V ... +10 V (EF006909)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -20 V ... +20 V (EF006917)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mV ... 60 mV (EF006905)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mV ... 100 mV (EF006893)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mV ... 200 mV (EF006898)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mV ... 300 mV (EF006901)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mV ... 500 mV (EF006904)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 1 V (EF006890)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 2 V (EF006894)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 2.5 V (EF006895)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 5 V (EF006903)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 10 V (EF006892)

Valore caratteristica1

Nome caratteristicanumero di zone d'ingresso 0 V ... 20 V (EF006897)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 24 V (EF006899)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 V ... 30 V (EF006900)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 1 V ... 5 V (EF006907)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 2 V ... 10 V (EF006914)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso +5 V ... -5 V (EF006889)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso +10 V ... -10 V (EF006888)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 5 V ... 0 V (EF006924)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 5 V ... 1 V (EF006925)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 10 V ... 0 V (EF006910)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 10 V ... 2 V (EF006911)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mA ... 5 mA (EF006902)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mA ... 10 mA (EF006891)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 0 mA ... 20 mA (EF006896)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 4 mA ... 20 mA (EF006921)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -5 mA ... +5 mA (EF006922)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -10 mA ... +10 mA (EF006908)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso -20 mA ... +20 mA (EF006916)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 20 mA ... 0 mA (EF006918)

Valore caratteristica0

Nome caratteristicanumero di zone d'ingresso 20 mA ... 4 mA (EF006919)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -60 mV ... +60 mV (EF006880)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -100 mV ... +100 mV (EF006865)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -300 mV ... +300 mV (EF006873)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -500 mV ... +500 mV (EF006879)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -1 V ... +1 V (EF006859)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -2 V ... +2 V (EF006866)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -2.5 V ... +2.5 V (EF006868)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -5 V ... +5 V (EF006876)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -10 V ... +10 V (EF006862)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -20 V ... +20 V (EF006870)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mV ... 60 mV (EF006858)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mV ... 100 mV (EF006846)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mV ... 200 mV (EF006851)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mV ... 300 mV (EF006854)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mV ... 500 mV (EF006857)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 1 V (EF006843)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 2 V (EF006847)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 2.5 V (EF006848)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 5 V (EF006856)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 10 V (EF006845)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 20 V (EF006850)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 24 V (EF006852)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 V ... 30 V (EF006853)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 1 V ... 5 V (EF006860)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 2 V ... 10 V (EF006867)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita +5 V ... -5 V (EF006842)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita +10 V ... -10 V (EF006841)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 5 V ... 0 V (EF006877)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 5 V ... 1 V (EF006878)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 10 V ... 0 V (EF006863)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 10 V ... 2 V (EF006864)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mA ... 5 mA (EF006855)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mA ... 10 mA (EF006844)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 0 mA ... 20 mA (EF006849)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 4 mA ... 20 mA (EF006874)

Valore caratteristica1

Nome caratteristicanumero di zone d'uscita -5 mA ... +5 mA (EF006875)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -10 mA ... +10 mA (EF006861)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita -20 mA ... +20 mA (EF006869)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 20 mA ... 0 mA (EF006871)

Valore caratteristica0

Nome caratteristicanumero di zone d'uscita 20 mA ... 4 mA (EF006872)

Valore caratteristica0

Nome caratteristicanumero di canali (EF000259)

Valore caratteristica1

Nome caratteristicauscita di segnalazione guasti (EF007499)

Valore caratteristicaNo

Nome caratteristicaa sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112)

Valore caratteristicaNo

Nome caratteristicaseparazione galvanica tra gli ingressi (EF007224)

Valore caratteristicaNo

Nome caratteristicaSIL secondo IEC 61508 (EF009889)

Valore caratteristicasenza

Nome caratteristicaaltezza (EF000040)

Valore caratteristica93.1 mm

Nome caratteristicalarghezza (EF000008)

Valore caratteristica6.2 mm

Nome caratteristicaprofondità (EF000049)

Valore caratteristica101.2 mm

Nome caratteristicaassorbimento di potenza (EF000346)

Valore caratteristica0.45 W

Nome caratteristicacarico (EF007096)

Valore caratteristica500 Ohm

Nome caratteristicatemperatura d'esercizio (EF002393)

Valore caratteristica-20 °C

Nome caratteristicaderiva di temperatura (EF007507)

Valore caratteristica0.01 %/K

Nome caratteristicaforma dell'apparecchio (EF007276)

Valore caratteristicaapparecchio da incasso

Nome caratteristicatipo di collegamento elettrico (EF003961)

Valore caratteristicaraccordo a vite

Nome caratteristicamodo di montaggio (EF000003)

Valore caratteristicafissaggio a scatto guida portante

Nome caratteristicagrado di protezione (IP) (EF005474)

Valore caratteristicaIP20

DATASHEET - PDF

Titolo

Dimensione

Tipo

PHOENIX CONTACT-2813525-MINI MCR-SL-U-I-4

136 Kbytes

PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT

29 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5/5 .

— CHE 06/05/26, 10:33

Valutazione del cliente:

Prodotto:MTZ18-4VM DANFOSS REFRIGERATION Compress...

5/5 merci beaucoup

— sotitradim 29/11/25, 11:12

Valutazione del cliente:

Prodotto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...

4/5 a,azing to use it

— B rahul 04/10/25, 08:05

Valutazione del cliente:

Prodotto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
