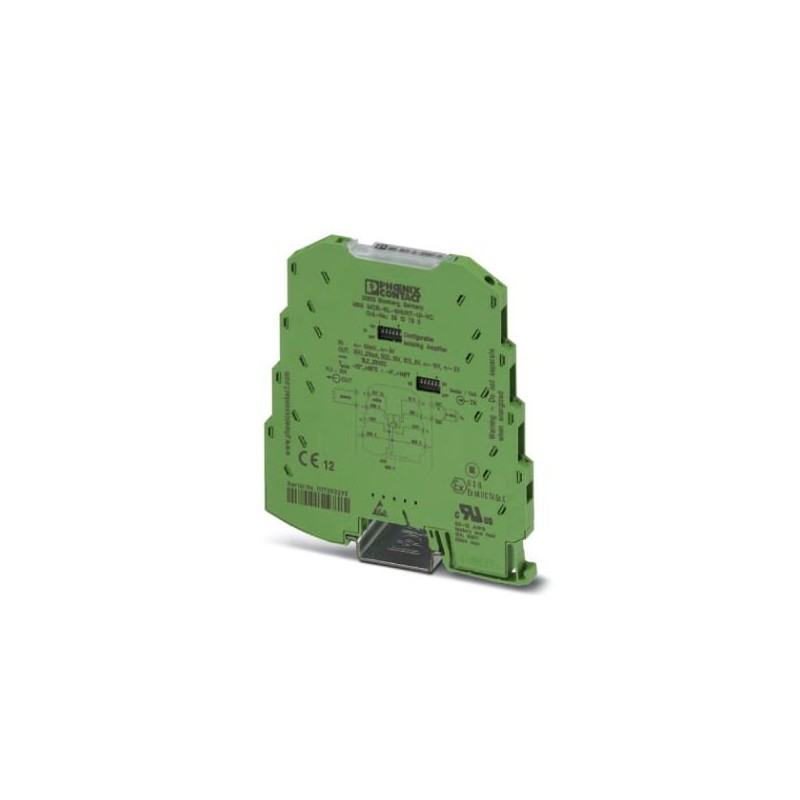

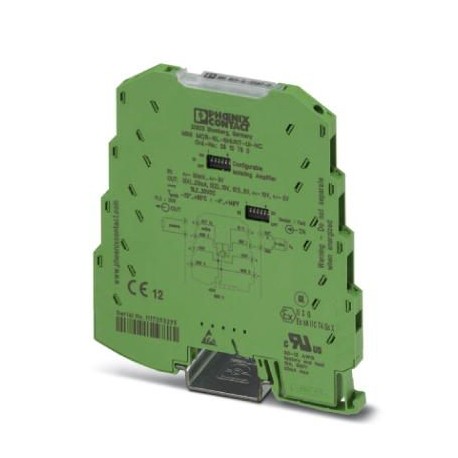

MINI MCR-SL-SHUNT-UI-NC 2810780 PHOENIX CONTACT Isolatori galvanici

Name: MINI MCR-SL-SHUNT-UI-NC 2810780 PHOENIX CONTACT Isolatori galvanici
Brand: PHOENIX_CONTACT
SKU: PHO2810780
Price: 206.32 EUR
Availability: OutOfStock

Riferimento: MINI MCR-SL-SHUNT-UI-NC

Codice: 2810780

Produttore: PHOENIX_CONTACT

Descrizione:

Isolatori galvanici

Amplificatore di separazione a 3 vie MCR, con ingresso/uscita configurabile, per la separazione galvanica e la conversione di segnali analogici nel campo mV, sia unipolari che bipolari con collegamento a vite, senza preconfigurazione

Categorie:

sensori > amplificatore di isolamento
PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Dettagli
ETIM
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 206,32 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 2-3 settimane.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione	2810780
Pezzi/conf.	1 PZ
Sales key	CK1211 -
Pagina catalogo	Pagina 94 (C_7_2015)
GTIN	4046356305341
Peso per pezzo (confezione esclusa)	117,700 g
Numero tariffa doganale	85437090
Paese di origine	DE (Germania)

Nota

Limitazione dell'uso	EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza	6,2 mm
Altezza	93,1 mm
Profondità	102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)	-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)	-40 °C ... 85 °C
Altezza massima	≤ 2000 m

Dati d'ingresso

Numero ingressi	1
Configurabile/Programmabile	sì, non configurati
Segnale d'ingresso, tensione	-50 mV ... 50 mV
	-60 mV ... 60 mV
	-75 mV ... 75 mV
	-80 mV ... 80 mV
	-100 mV ... 100 mV
	-120 mV ... 120 mV
	-150 mV ... 150 mV
	-200 mV ... 200 mV
	-240 mV ... 240 mV
	-300 mV ... 300 mV
	-500 mV ... 500 mV
	-600 mV ... 600 mV
	-750 mV ... 750 mV
	-800 mV ... 800 mV
	-1 V ... 1 V
	-1,2 V ... 1,2 V
	-1,5 V ... 1,5 V
	-2 V ... 2 V
	-2,4 V ... 2,4 V
	-3 V ... 3 V
	0 mV ... 50 mV
	0 mV ... 60 mV
	0 mV ... 75 mV
	0 mV ... 80 mV
	0 mV ... 100 mV
	0 mV ... 120 mV
	0 mV ... 150 mV
	0 mV ... 200 mV
	0 mV ... 240 mV
	0 mV ... 300 mV
	0 mV ... 500 mV
	0 mV ... 600 mV
	0 mV ... 750 mV
	0 mV ... 800 mV
	0 V ... 1 V
	0 V ... 1,2 V
	0 V ... 1,5 V
	0 V ... 2 V
	0 V ... 2,4 V
	0 V ... 3 V
Corrente in ingresso max.	ca. 3 V DC
Resistenza d'ingresso ingresso tensione	ca. 10 kΩ

Dati d'uscita

Numero di uscite	1
Configurabile/Programmabile	sì, non configurati
Segnale d'uscita, tensione	0 V ... 10 V
	2 V ... 10 V
	0 V ... 5 V
	1 V ... 5 V
	-10 V ... 10 V (l'uscita bipolare è utilizzabile soltanto per segnali d'ingresso bipolari)
	-5 V ... 5 V (l'uscita bipolare è utilizzabile soltanto per segnali d'ingresso bipolari)
Segnale d'uscita, corrente	0 mA ... 20 mA
	4 mA ... 20 mA
Carico/carico di uscita uscita di tensione	≥ 10 kΩ
Carico/carico di uscita uscita di corrente	< 500 Ω (a 20 mA)
Ripple	< 20 mV_SS(con 500 Ω)
	< 20 mV_SS(a 10 kΩ)

Alimentazione

Tensione nominale	24 V DC
Range tensione di alimentazione	19,2 V DC ... 30 V DC
Max. corrente assorbita	< 25 mA
Potenza assorbita	< 450 mW (Uscita in corrente)

Dati di collegamento

Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione trasversale conduttore AWG min.	26
Sezione trasversale conduttore AWG max.	12
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Lunghezza di spelatura	12 mm
Filettatura	M3
Tecnica di connessione	2 conduttori

Generalità

Numero di canali	1
Errore di trasmissione	≤ 0,2 %
	< 0,4 % (senza compensazione)
Coefficiente termico massimo	< 0,01 %/K
Coefficiente termico tipico	< 0,002 %/K
Frequenza limite (3 dB)	100 Hz / 30 Hz, commutabile
Tempo di risposta (10-90%)	3,5 ms (a 100 Hz)
Isolamento galvanico	Isolamento base a norma EN 61010
Categoria di sovratensione	II
Grado d'inquinamento	2
Tensione di isolamento nominale	30 V AC
Tensione di prova ingresso/uscita/alimentazione	1,5 kV (50 Hz, 1 min)
Compatibilità elettromagnetica	Conformità alla direttiva EMC
Emissione disturbi	EN 61000-6-4
Immunità ai disturbi	EN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Colore	verde
Materiale custodia	PBT
Posizione d'installazione	a scelta
Indicazione per il montaggio	Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
Conformità	CE conforme
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA / Canada	UL 508 Recognized
	Class I, Div. 2, Groups A, B, C, D T4
Certificato per la navigazione	DNV GL TAA00000N1
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 2

Dati EMC

Denominazione	Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Difformità tipica dal valore finale del campo di misura	6 %
Denominazione	Disturbi transitori rapidi (Burst)
Norme/Disposizioni	EN 61000-4-4
Difformità tipica dal valore finale del campo di misura	6 %
Denominazione	Interferenze
Norme/Disposizioni	EN 61000-4-6
Difformità tipica dal valore finale del campo di misura	6 %

Normative e prescrizioni

Compatibilità elettromagnetica	Conformità alla direttiva EMC
Emissione disturbi	EN 61000-6-4
Attacco a norma	CUL
Norme/Disposizioni	EN 61000-4-2
Denominazione	Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
	EN 61000-4-4
	EN 61000-4-5
Denominazione	Interferenze
Norme/Disposizioni	EN 61000-4-6
Isolamento galvanico	Isolamento base a norma EN 61010
Conformità	CE conforme
ATEX	 II 3 G Ex nA IIC T4 Gc X
UL, USA / Canada	UL 508 Recognized
	Class I, Div. 2, Groups A, B, C, D T4
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 2

Environmental Product Compliance

China RoHS	Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
	Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120

ETIM 4.0EC002653ETIM 5.0EC002653ETIM 6.0EC002653

UNSPSC 6.0130211506UNSPSC 7.090139121008UNSPSC 1139121008UNSPSC 12.0139121008UNSPSC 13.239121008
