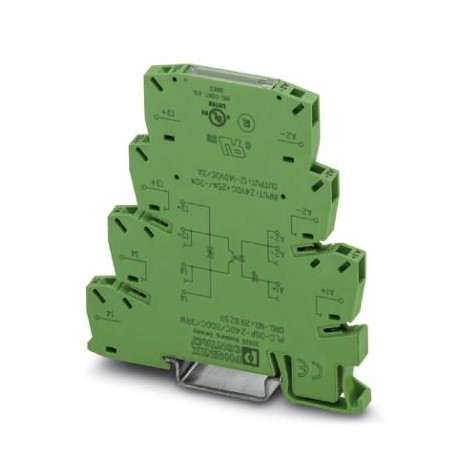

PLC-OSP- 24DC/110DC/ 3RW 2982511 PHOENIX CONTACT Modulo relè a stato solido
PLC-OSP- 24DC/110DC/ 3RW
2982511
PHOENIX_CONTACT
Modulo relè a stato solido
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982511 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6223 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 415 (C_5_2017) |
| GTIN | 4046356094504 |
| Peso per pezzo (confezione esclusa) | 32,860 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,7 ... 1,25 (t < 1 s = 0,6... 1,4 x UN) |
| Range tensione d'ingresso | 16,8 V DC ... 30 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | < 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | > 0,6 |
| Corrente d'ingresso tipica con UN | 12 mA |
| Tempo di accensione tipico | 400 µs |
| Tempo di disinserzione tipico | 200 µs |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo di protezione contro l'inversione di polarità in serie |
| Limitazione sovratensione | > 150 V |
| Frequenza di trasmissione | 50 Hz |
| Potenza dissipata in condizioni nominali | 0,29 W |
Dati d'uscita
| Tensione nominale in uscita | 110 V DC |
|---|---|
| Range tensione d'uscita | 12 V DC ... 140 V DC (t < 1 s = 1,40 x UN) |
| Corrente di carico permanente | 3 A (vedere curva derating) |
| Limitazione sovratensione | > 150 V |
| Caduta di tensione alla max. corrente limite permanente | < 150 mV |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo di protezione contro l'inversione di polarità in parallelo |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 160 V DC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982511-PLC-OSP- 24DC/110DC/ 3RW | 127 Kbytes |
|
