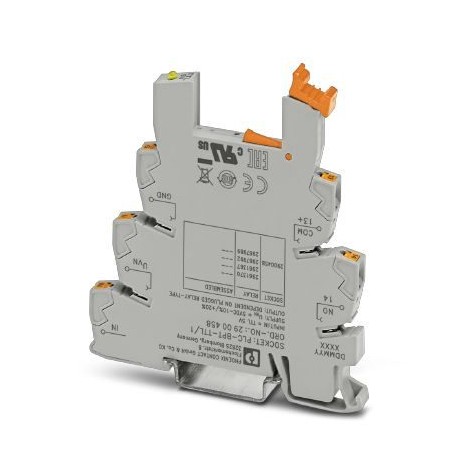

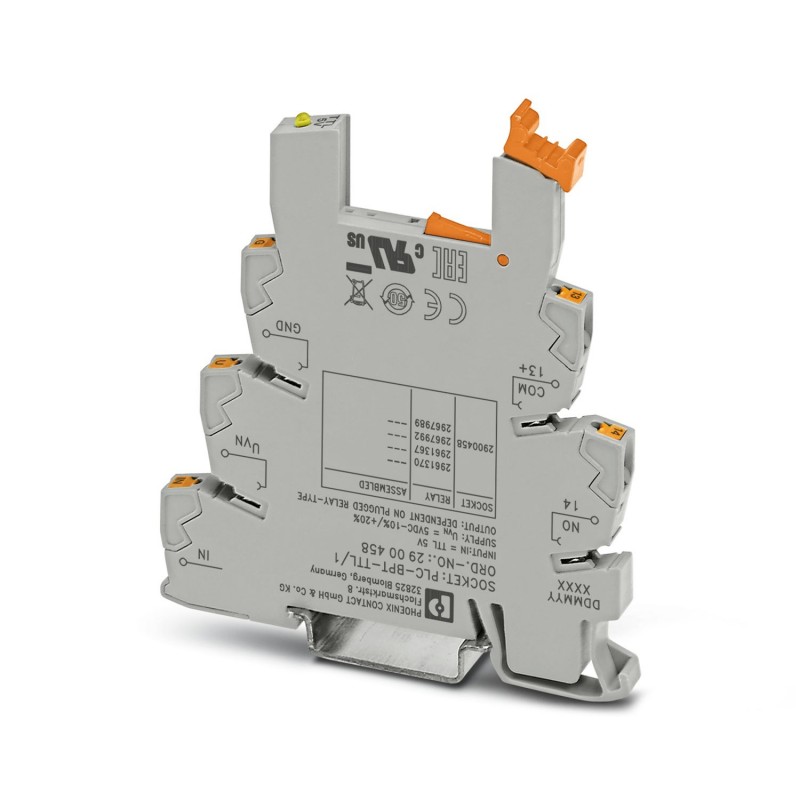

PLC-BPT-TTL/1 2900458 PHOENIX CONTACT Prese relè
PLC-BPT-TTL/1
2900458
PHOENIX_CONTACT
Prese relè
Morsettiera base PLC da 6,2 mm per segnale TTL con collegamento push-in, senza relè o relè a stato solido, per montaggio su guida NS 35/7,5, 1 contatto di chiusura, tensione di ingresso TTL (5 V DC)
relè > zoccolo per relè
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900458 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6231 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 412 (C_5_2017) |
| GTIN | 4046356507783 |
| Peso per pezzo (confezione esclusa) | 27,190 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 5 V DC |
|---|---|
| Range di tensione riferito a US | 0,9 ... 1,2 |
| Corrente di alimentazione, di comando, di dimensionamento IS | 41 mA |
| Tensione di lavoro di dimensionamento UC | 5 V DC (TTL) |
| Range di tensione riferito a UC | 0,9 ... 1,2 |
| Corrente di lavoro di dimensionamento IC | 2,5 mA |
| Tensione di lavoro di dimensionamento UC | 5 V DC (TTL) |
| Corrente di lavoro di dimensionamento IC | 2,5 mA |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 5 V DC |
| Range di tensione riferito a US | 0,9 ... 1,2 |
| Corrente di alimentazione, di comando, di dimensionamento IS | 11,5 mA |
| Livello di commutazione Segnale 1 (“H”) (segnale TTL) | > 2 V DC |
| Livello di commutazione Segnale 0 (“L”) (segnale TTL) | < 0,8 V DC |
| Tensione d'ingresso nominale UN | 5 V DC (TTL) |
| Limitazione sovratensione | > 6,5 V |
| Frequenza di trasmissione | 1000 Hz |
| Limitazione sovratensione | > 6,5 V |
Connection data 1
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Colore | grigio |
|---|---|
| Funzionamento | 100 % ED |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371603eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | altro |
| con morsetti amovibili (EF003340) | No |
| integrazione funzionale possibile (EF003444) | No |
| numero di pin (EF005580) | 5 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2900458-PLC-BPT-TTL/1 | 124 Kbytes |
|
