PHOENIX_CONTACTRelè industrialiPLC-BSC-230UC/21/SO46 2980335 PHOENIX CONTACT Prese relè

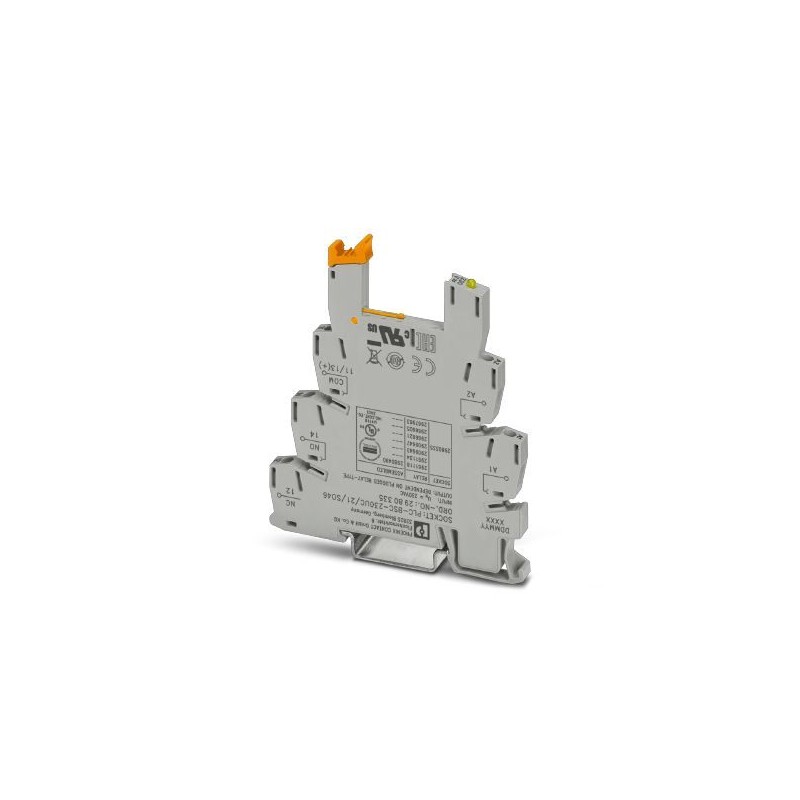

PHOENIX_CONTACT PLC-BSC-230UC/21/SO46 2980335 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

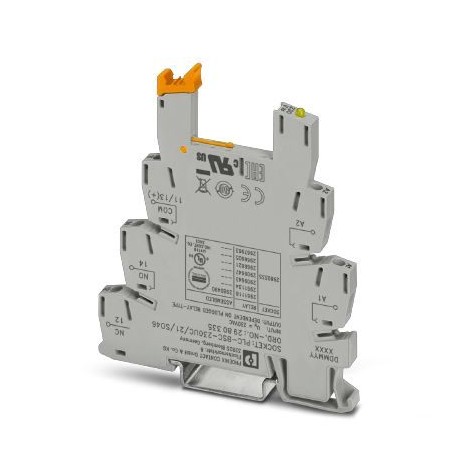

PLC-BSC-230UC/21/SO46 2980335 PHOENIX CONTACT Prese relè

Riferimento: PLC-BSC-230UC/21/SO46

Codice: 2980335

Produttore: PHOENIX_CONTACT

Descrizione:

Prese relè
Morsettiera di base PLC da 6,2 mm contro correnti parassite o correnti parassite sul lato di comando con collegamento a vite, senza relè o relè a stato solido, per il montaggio su guida DIN NS 35/7,5, con filtro RCZ integrato, 1 interruttore, tensione di ingresso 230 V AC

Categorie:

  • relè > zoccolo per relè
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 21,67 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2980335
Pezzi/conf.10 PZ
Sales keyCK6211 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 388 (C_5_2017)
GTIN4017918895723
Peso per pezzo (confezione esclusa)30,260 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensions

Larghezza6,2 mm
Altezza80 mm
Profondità94 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Range d'ingresso rispetto a UN0,78 ... 1,14
Tensione di diseccitazione tipica80 V AC
Tensione d'ingresso nominale UN230 V AC
Segnalazione statoLED
Circuito di protezionePonte raddrizzatore Ponte raddrizzatore
Filtro RCZ Filtro RCZ

Dati d'uscita

Possibili equipaggiamentiRelè in miniatura, REL-MR-60DC/21AU, REL-MR-60DC/21; Optoaccoppiatore in miniatura, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1

Connection data 1

Denominazione collegamentoLato di ingresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Sezione conduttore AWG26 ... 14

Connection data 2

Denominazione collegamentoLato di uscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Sezione conduttore AWG26 ... 14

Generalità

Circuito di protezionePonte raddrizzatore Ponte raddrizzatore
Filtro RCZ Filtro RCZ
Coloregrigio
Funzionamento100 % ED
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza

Normative e prescrizioni

Attacco a normaCUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2980335 Relè (EC001456)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicaintegrazione funzionale possibile (EF003444)
Valore caratteristicaNo
Nome caratteristicanumero di pin (EF005580)
Valore caratteristica5
Nome caratteristicalarghezza (EF000008)
Valore caratteristica6.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica94 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2980335-PLC-BSC-230UC/21/SO46
162 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
