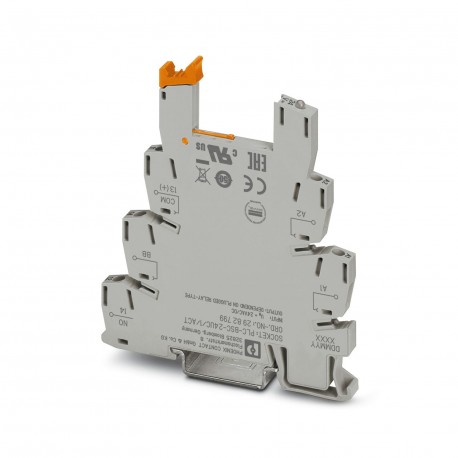

PLC-BSC- 24UC/ 1/ACT 2982799 PHOENIX CONTACT Prese relè
PLC-BSC-24UC/ 1/ACT
2982799
PHOENIX_CONTACT
Prese relè
Morsettiera di base PLC da 6,2 mm per funzioni di uscita con collegamento a vite, senza relè o relè a stato solido, per montaggio su guida NS 35/7,5, con collegamento alla linea di ritorno del carico (BB), 1 contatto di chiusura, tensione di ingresso 24 V AC/DC
Morsetto base PLC da 6,2 mm per funzioni di output con connessione a vite, senza equipagg. relè o relè a stato solido, per il montaggio su guida di montaggio, NS 35/7,5 con connessione al conduttore di ritorno (BB), 1 contatto aperto a riposo, tens. di ingr. 24 V AC/DC
relè > zoccolo per relè
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Zoccolo relÞ |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Funzione d'uscita |
| Funzionamento | 100 % ED |
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-24DC/21, REL-MR-24DC/21AU; optoaccoppiatore in miniatura, OPT-24DC/24DC/2, OPT-24DC/48DC/100, OPT-24DC/230AC/1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Grado di inquinamento | 3 |
| Tensione d'ingresso nominale UN | 24 V AC/DC |
| La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato | |
| Circuito di protezione | Ponte raddrizzatore |
| Tensione d'ingresso nominale UN | 24 V AC/DC |
| La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato | |
| Equipaggiamento relè | |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V AC/DC |
| Range di tensione riferito a US | 0,8 ... 1,2 |
| Corrente d'ingresso tipica con UN | 15,6 mA (50 Hz) |
| 8,5 mA (60 Hz) | |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 30 ms |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Equipaggiamento optoaccoppiatore | |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V AC/DC |
| Range di tensione riferito a US | 0,8 ... 1,2 |
| Corrente d'ingresso tipica con UN | 15 mA (50 Hz) |
| 8,3 mA (60 Hz) | |
| Tempo di eccitazione tipica | 10 ms |
| Tempo di diseccitazione tipico | 20 ms |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-24DC/21, REL-MR-24DC/21AU; optoaccoppiatore in miniatura, OPT-24DC/24DC/2, OPT-24DC/48DC/100, OPT-24DC/230AC/1 |
| Max. tensione commutabile | 33 V DC |
| Min. tensione commutabile | 3 V DC |
| Corrente di carico permanente | 3 A (vedere curva derating) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 150 mV |
| Collegamento d'uscita | 2 conduttori senza massa |
| Circuito di protezione | Prot. contro inversione polarità Diodo di protezione contro l'inversione di polarità in parallelo |
| Prot. contro le sovratensioni | |
| Max. tensione commutabile | 48 V DC |
| Min. tensione commutabile | 3 V DC |
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Circuito di protezione | Prot. contro inversione polarità Diodo di protezione contro l'inversione di polarità in parallelo |
| Prot. contro le sovratensioni | |
| Max. tensione commutabile | 253 V AC |
| Min. tensione commutabile | 24 V AC |
| Corrente di carico permanente | 0,75 A (vedere curva derating) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1 V |
| Collegamento d'uscita | 2 conduttori - senza massa, passaggio per lo zero |
| Circuito di protezione | circuito RCV |
| Corrente di dispersione | ≤ 1 mA |
| Integrale di carico limite | 4,5 A2s (tp = 10 ms, a 25 °C) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,45 Nm ... 0,55 Nm (Generalmente questi morsetti vengono rinforzati in fase di connessione dei conduttori (trattenuti con una mano, supporto custodia)) |
| Larghezza | 6,2 mm |
| Altezza | 80 mm |
| Profondità | 94 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | altro |
| con morsetti amovibili (EF003340) | No |
| integrazione funzionale possibile (EF003444) | No |
| numero di pin (EF005580) | 5 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2982799-PLC-BSC- 24UC/ 1/ACT | 117 Kbytes |
|
