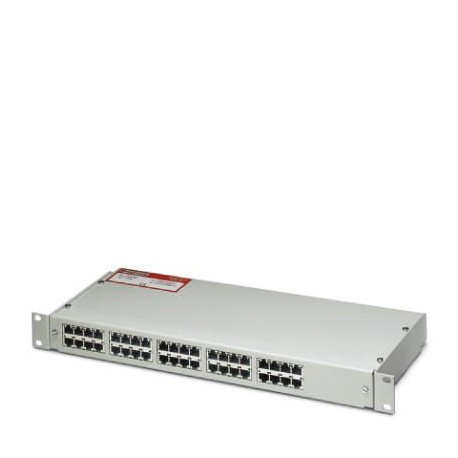

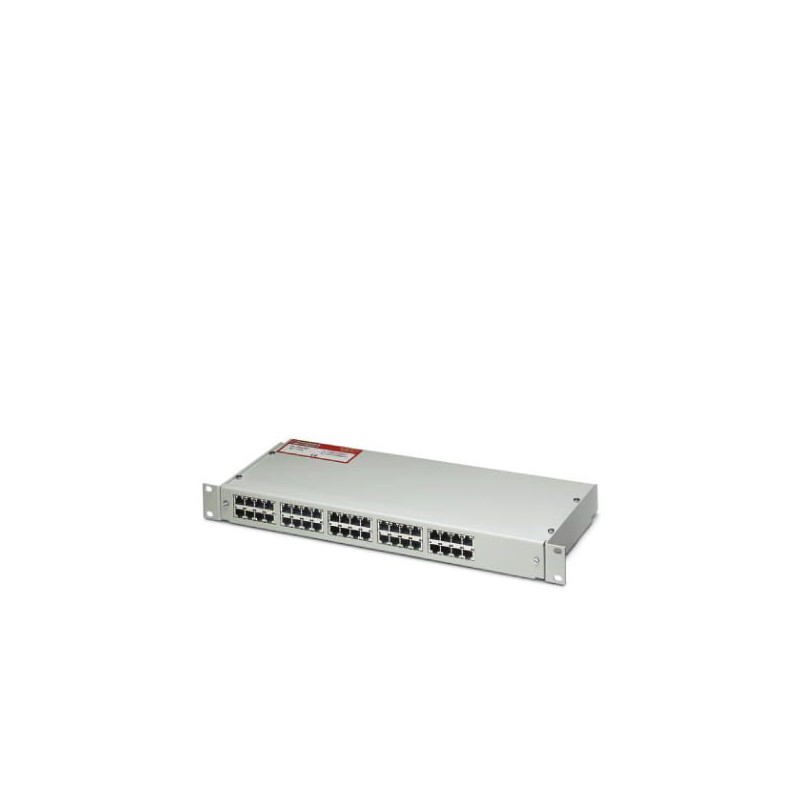

D-LAN-19"-20 2880134 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
D-LAN-19"-20
2880134
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2880134 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3111 - |
| Pagina catalogo | Pagina 143 (C_4_2017) |
| GTIN | 4017918962784 |
| Peso per pezzo (confezione esclusa) | 3.062,577 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | lamiera d'acciaio |
|---|---|
| Colore | beige |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Rack da 19" |
| Tipo | Modulo patch rack da 19" |
| N. poli | 20 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| B3 | |
| Massima tensione permanente UC | 6 V DC (Filo-filo) |
| Massima tensione permanente Uc(conduttore-terra) | 68 V DC (A scelta: +/- 6 VDC) |
| Corrente di dimensionamento | 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 mA |
| Corrente conduttori di terra IPE | ≤ 1 mA (Jumper 2 estratto) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 350 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 350 A |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 2,5 kA (con custodia isolata) |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 20 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 30 V (J2 inserito) |
| ≤ 170 V (J2 estratto) | |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) stat. | ≤ 700 V (con schermatura isolata) |
| Tensione residua con In(conduttore-conduttore) | ≤ 65 V |
| Tensione residua con In(conduttore-terra) | ≤ 45 V (J2 ON) |
| ≤ 220 V (J2 OFF) | |
| Tensione residua con In (schermatura-terra) | ≤ 700 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 500 V / 250 A) |
| Livello di protezione Up(conduttore-terra) | ≤ 40 V (C1 - 500 V / 250 A (J2 ON)) |
| ≤ 180 V (C1 - 500 V / 250 A (J2 OFF)) | |
| Livello di protezione Up(schermatura-terra) | ≤ 800 V (con custodia isolata) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-schermatura) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 1 dB (≤ 100 MHz) |
| Smorzamento di carico | tip. 36 dB (Sistema da 100 Ω / 100 MHz) |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | > 100 MHz |
| Capacità (filo-filo) | tip. 20 pF |
| Capacità (filo-terra) | tip. 1 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 500 V / 250 A |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 500 V / 250 A |
| Resistenza corrente impulsiva (schermatura-terra) | C2 (4 kV / 2 kA) |
Dati di collegamento
| Collegamento | RJ45 |
|---|---|
| Tipo di collegamento IN | Connettore femmina RJ45 |
| Tipo di collegamento OUT | Connettore femmina RJ45 |
| Tecnica di connessione | Interfacce di rete (per es. Ethernet, Token Ring e CDDI/FDDI) |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| DIN EN 50173-1 | |
| Norme/disposizioni | IEC 61643-21 2000 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2880134-D-LAN-19"-20 | 111 Kbytes |
|
