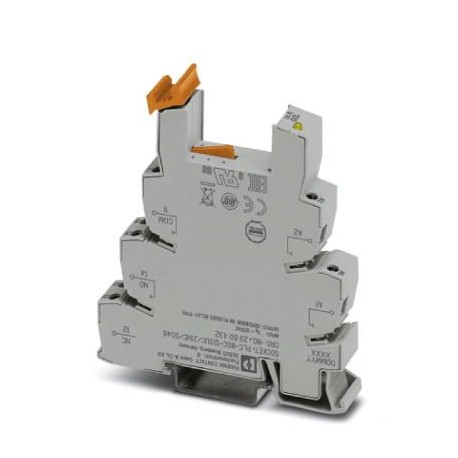

PLC-BSC-120UC/21HC/SO46 2980432 PHOENIX CONTACT Prese relè
PLC-BSC-120UC/21HC/SO46
2980432
PHOENIX_CONTACT
Prese relè
Morsettiera di base PLC da 14 mm contro correnti parassite o tensioni parassite sul lato di comando con collegamento a vite, senza relè o relè a stato solido, per il montaggio su guida NS 35/7,5, per correnti costanti elevate, 1 contatto commutato, tensione di ingresso 120 V AC
Morsetto base PLC da 14 mm, contro correnti e/o tensioni di disturbo sul lato di comando con connessione a vite, senza equipagg. relè o relè a stato solido, per il montaggio su guida di montaggio, NS 35/7,5, per correnti permanenti elevate, 1 contatto di scambio tens. di ingr.: 120 V DC
relè > zoccolo per relè
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Zoccolo relÞ |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Filtro contro i disturbi |
| Funzionamento | 100 % ED |
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-110DC/21HC |
| Stato di manutenzione dei dati | |
| Revisione articolo | 11 |
| Caratteristiche di isolamento | |
| Grado di inquinamento | 3 |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Filtro RCZ; Filtro RCZ |
| Tensione d'ingresso nominale UN | 120 V AC |
| La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato | |
| Range d'ingresso rispetto a UN | 0,85 ... 1,4 (a 20 °C) |
| Corrente d'ingresso tipica con UN | 8,5 mA |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Tensione d'ingresso nominale UN | 120 V AC |
| La tensione nominale del relè elettromeccanico a innesto o del relè a stato solido (vedere accessori necessari) differisce dalla tensione nominale d'ingresso della presa con precircuito integrato | |
| Equipaggiamento relè | |
| Tensione d'ingresso nominale UN | 120 V AC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,4 |
| Corrente d'ingresso tipica con UN | 8,5 mA (50 Hz) |
| 9,5 mA (60 Hz) | |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 15 ms |
| Tensione di diseccitazione tipica | 45 V AC |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Filtro; Filtro | |
| Equipaggiamento optoaccoppiatore | |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Filtro; Filtro | |
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-110DC/21HC |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,6 Nm ... 0,8 Nm |
| Segnalazione stato | LED |
| Larghezza | 14 mm |
| Altezza | 80 mm |
| Profondità | 94 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 55 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | altro |
| con morsetti amovibili (EF003340) | No |
| integrazione funzionale possibile (EF003444) | No |
| numero di pin (EF005580) | 8 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
