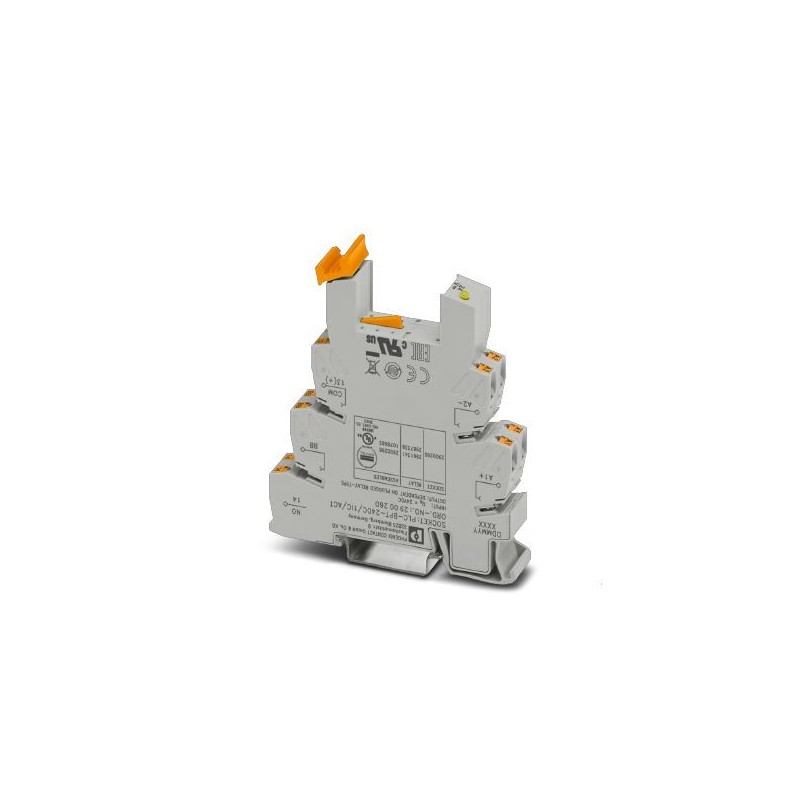

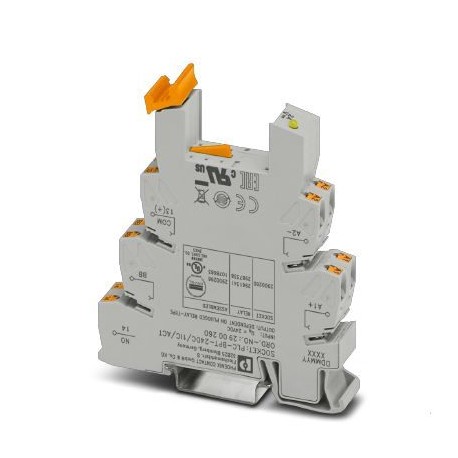

PLC-BPT- 24DC/ 1IC/ACT 2900260 PHOENIX CONTACT Prese relè
PLC-BPT- 24DC/ 1IC/ACT
2900260
PHOENIX_CONTACT
10
Prese relè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900260 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6231 - |
| GTIN | 4046356512398 |
| Peso per pezzo (confezione esclusa) | 44,100 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|---|
| Nota | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. |
| In caso di sicura separazione tra moduli affiancati occorre inserire la piastra isolante PLC-ATP | |
| All'inizio e alla fine di ogni morsettiera PLC deve essere collocata la piastra di separazione PLC-ATP. | |
| La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto. |
Ambient conditions
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza | ≤ 2000 m |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Circuito di protezione | Diodo di smorzamento |
| Diodo contro inv. polarità |
Dati d'uscita
| Possibili equipaggiamenti | Relè in miniatura REL-MR-24DC/1IC, optoaccoppiatore in miniatura OPT-24DC/24DC/5, OPT-24DC/230AC/2 |
|---|
Connection data 1
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Nota | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. |
|---|---|
| In caso di sicura separazione tra moduli affiancati occorre inserire la piastra isolante PLC-ATP | |
| All'inizio e alla fine di ogni morsettiera PLC deve essere collocata la piastra di separazione PLC-ATP. | |
| La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto. | |
| Colore | grigio |
| Funzionamento | 100 % ED |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Tensione di prova avvolgimento relè/contatto relè | 4 kVeff(50 Hz, 1 min) |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | EN 50178 |
| EN 61810-1 | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | Separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371603eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900260-PLC-BPT- 24DC/ 1IC/ACT | 111 Kbytes |
|
