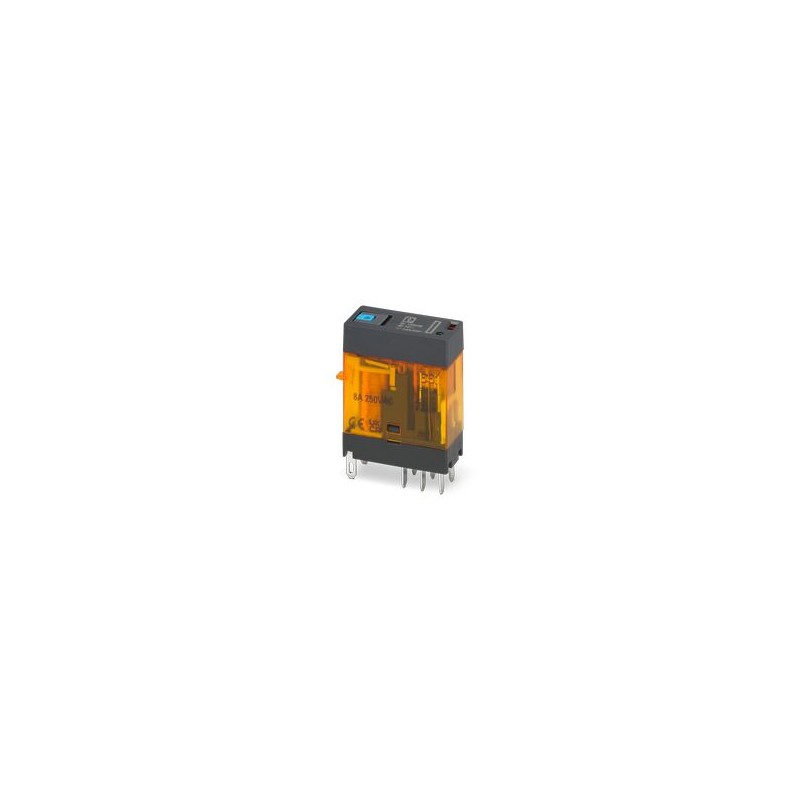

PHOENIX_CONTACT REL-FO/LD-24DC/2X21/MS 1308298 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

REL-FO/LD-24DC/2X21/MS 1308298 PHOENIX CONTACT Relè miniatura a presa con indicatore meccanico di posizione ..

Riferimento: REL-FO/LD-24DC/2X21/MS

Codice: 1308298

Produttore: PHOENIX_CONTACT

Descrizione:

Relè miniatura a presa con indicatore meccanico di posizione di commutazione, connessione FASTON, 2 contatti commutati, indicazione di stato: LED (giallo), diodo di libera circolazione, tensione di ingresso: 24 V DC
REL-FO/LD-24DC/2X21/MS - Relè singolo
Relè miniaturizzato a innesto con indicatore di posizione di commutazione meccanico, collegamento FASTON, 2 contatti commutati, indicatore di stato: LED giallo, diodo a flusso libero, Tensione di ingresso: 24 V DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 25,35 €

Prezzo unitario: 2,535 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Note
GeneraleNon devono essere utilizzati per separare i circuiti elettrici SELV/PELV da altri circuiti elettrici, poiché la separazione sicura non è garantita. (valido per le varianti di accoppiatore ottico)
GeneraleLe uscite non sono adatte per il collegamento di fasi diverse.
GeneraleLa protezione contro il contatto accidentale dell'articolo (con tensioni > 25 V AC/60 V DC) deve essere garantita dal produttore del sistema. Si tratta di un dispositivo di montaggio senza protezione contro il contatto diretto.

Proprietà dell'oggetto
Tipo di prodottoRelè individuale
Famiglia di prodottiEdizione ESSENTIAL
Modalità di funzionamentoOrario di lavoro 100%
Durata meccanicacirca 5x 107Periodicità dei cambiamenti di stato
Tipo di relèRelè elettromeccanico
Proprietà di isolamento: linee di perdita e intercapedini d'aria tra i circuiti
IsolamentoIsolamento di base
Categoria overvoltageIi
Grado di inquinamento3

Proprietà elettriche
Potenza massima dissipata con condizione nominale0,64 W
Tensione di prova (avvolgimento/contatto)5 kVFep(50 Hz, 1 min., avvolgimento/contatto)
Tensione di prova (commutatore/commutatore)3 kVFep(50 Hz, 1 min., interruttore/interruttore)
Tensione di prova ()1 kVFep(50 Hz, 1 min., contatto aperto)
Linee di dispersione e traferri tra i circuiti
Dimensionamento della tensione di isolamento250 V CA
Dimensionamento della tensione transitoria2,5 kV

Dati di input
Lato eccitazione
Tensione di ingresso nominale UN24 V CC
Intervallo di tensione di ingresso16,8 V CC ... 26,4 V CC
Comportamento di commutazione dell'unitàmonostabile
Azionamento (polarità)Polarizzato
Corrente di ingresso tipica a UN24 mA
Potenza dissipata in ingresso con UN0,58 W
Tempo di reazione tipico9 millimetri
Orario di apertura tipico9 millimetri
Circuito di protezioneDiodo a flusso libero
Indicazione dello statoLED giallo
Resistenza della bobina1080 Ω ±10 %

Dati di output
Commutare
Tipo di commutazione dei contatti2 contatti commutati
Tipo di contatto di commutazioneContatto semplice
Materiale di contattoAgSnO
Tensione massima di commutazione250 V AC/DC
Tensione minima di attivazione5 V (10 mA)
Limite di corrente costante8 A
Corrente massima di collegamento16 A (20 ms, contatto aperto)
Corrente di spegnimento minima10 mA (5 V)
Massima potenza di interruzione (carico ohmico)192 W (24 V CC)
240 W (30 V CC)
2000 VA (250 V AC)

Dati di connessione
Tipo di connessioneConnessione FASTON

dimensioni
Larghezza13 millimetri
altezza31,1 millimetri
profondità34 millimetri

Condizioni ambientali e di vita
Condizioni ambientali
Indice di protezione (relè)RT II (Relè)
Indice di protezione (posizione di installazione)IP54 (posizione di montaggio)
Temperatura ambiente (servizio)-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Altitudine≤ 2000 m

Norme e specifiche
Norme/SpecificheIEC 61810-1
IEC 60664-1
Linee di dispersione e traferri tra i circuiti
Norme/SpecificheIEC 60664-1

Assemblea
Posizione per il montaggiodiscrezionale

ETIM for 1308298 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica16.8 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica2
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.024 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica13 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica31.1 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica34 mm
