PANASONICMiniature sensori fotoelettrici - PANASONICCX400 COMPACT SENSORE FOTOELETTRICO - PANASONICUCX421 CX421 CX-421 PANASONIC Diffusa riflettente tipo, 30cm, NPN, cavo 2m

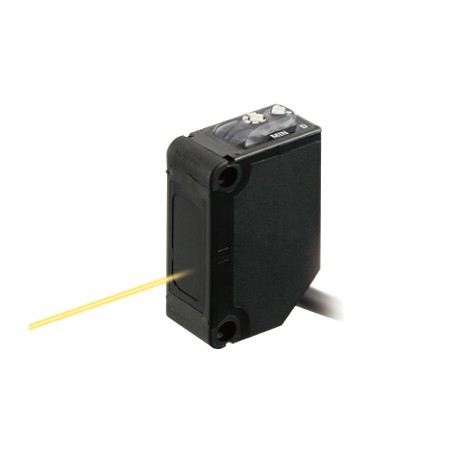

PANASONIC UCX421 CX421 CX-421 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UCX421 CX421 CX-421 PANASONIC Diffusa riflettente tipo, 30cm, NPN, cavo 2m

Riferimento: UCX421

Codice: CX421

Numero di catalogo: CX-421

Produttore: PANASONIC

Descrizione:

Diffusa riflettente tipo, 30cm, NPN, cavo 2m
Sensore fotoelettrico compatto, riflessione diretta 300 mm, NPN, cavo da 2 m

Categorie:

  • PANASONIC > Miniature sensori fotoelettrici - PANASONIC > CX400 Compact Sensore fotoelettrico - PANASONIC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 107,67 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Numero prodotto CX-421
Codice prodotto CX-421
prodotto Sensore fotoelettrico compatto
Dettagli Riflessione diffusa
Nome del prodotto Sensore fotoelettrico compatto CX-400 Ver.2

Articolo Indicazioni
Numero prodotto CX-421
Codice prodotto CX-421
Conformità alla direttiva sulla marcatura CE Direttiva EMC, Direttiva RoHS
Campo di rilevamento 300 mm11.811 pollici
(Nota) Il campo di rilevamento e l'isteresi del sensore a riflessione diretta sono specificati per carta bianca non lucida (200 × 200 mm7.874 × 7.874 pollici) come oggetto.
Oggetto di rilevamento Oggetto opaco, traslucido o trasparente
(Nota) Assicurarsi di confermare il rilevamento con un sensore reale prima di utilizzarlo.
Isteresi 15% o meno della distanza operativa
(Nota) Il campo di rilevamento e l'isteresi del sensore a riflessione diretta sono specificati per carta bianca non lucida (200 × 200 mm7.874 × 7.874 pollici) come oggetto.
Ripetibilità (perpendicolare all'asse di rilevamento) 1 millimetro0,039 pollicio meno
Tensione di alimentazione Da 12 a 24 V CC più o meno 10 % Ripple P-P 10 % o inferiore
Consumo di corrente 13 mA o inferiore
Uscita Transistor a collettore aperto NPN
- Corrente massima di dissipazione: 100 mA
- Tensione applicata: 30 V CC o inferiore (tra uscita e 0 V)
- Tensione residua: 2 V o inferiore (con corrente di dissipazione di 100 mA), 1 V o inferiore (con corrente di dissipazione di 16 mA)
Output: Operazione di output Commutabile con luce accesa o scura
Uscita: protezione da cortocircuito Registrato
Tempo di risposta 1 più o meno
Indicatore di funzionamento LED arancione (si accende quando l'uscita è attiva)
(ricevitore integrato per il tipo a sbarramento)
Indicatore di stabilità LED verde (si accende in condizioni di ricezione della luce stabile o in condizioni di oscurità stabile)
(ricevitore integrato per il tipo a sbarramento)
Indicatore di alimentazione -
Regolatore di sensibilità Regolatore a variazione continua (ricevitore integrato per il tipo a sbarramento)
Funzione di prevenzione automatica delle interferenze Integrato (due unità sensore possono essere montate insieme).
protezione IP67 (IEC)
Temperatura - Da 25 a +55 °CDa -13 a +131 °C °F(Non sono ammessi condensa e ghiaccio), Stoccaggio: da -30 a +70°CDa -22 a +158 °C °F
Umidità Da 35 a 85% di umidità relativa, stoccaggio: da 35 a 85% di umidità relativa
Illuminamento ambientale Luce a incandescenza: 3.000 lx o meno sulla faccia ricevente della luce
Resistenza di tensione 1.000 V CA per un minuto tra tutti i terminali di alimentazione collegati e l'alloggiamento
Resistenza all'isolamento 20 MOhm, o più, con megger a 250 V CC tra tutti i terminali di alimentazione collegati tra loro e l'alloggiamento
Resistenza alle vibrazioni Frequenza da 10 a 500 Hz, 1,5 mm0.059 in(10 G max) nelle direzioni X, Y e Z per due ore ciascuna
Resistenza agli urti 500 m/s2accelerazione (circa 50 G) nelle direzioni X, Y e Z tre volte ciascuna
Elemento di emissione (modulato) LED a infrarossi
Elemento di emissione (modulato):P eak Lunghezza d'onda di emissione 860 nm0,034 mila
materiale Scatola: PBT (polibutilene tereftalato)
Lente: acrilico
Copertura del calibro: Acrilico
cavo 0,2 mm2Cavo cabina a 3 fili, 2 m6.562 piedilungo
Prolunga del cavo Estensione fino a un totale di 100 m328.084 piediPossibile con 0,3 mm2o più.
peso Peso netto: 50 g ca.
Peso lordo: circa 60 g
accessorio -

DATASHEET - PDF

Titolo
Dimensione
Tipo
Datasheet 1: CX421 - CX421 | CX-421
3 Mbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF CATALOGUE PANASONIC EN
15 Mbytes
