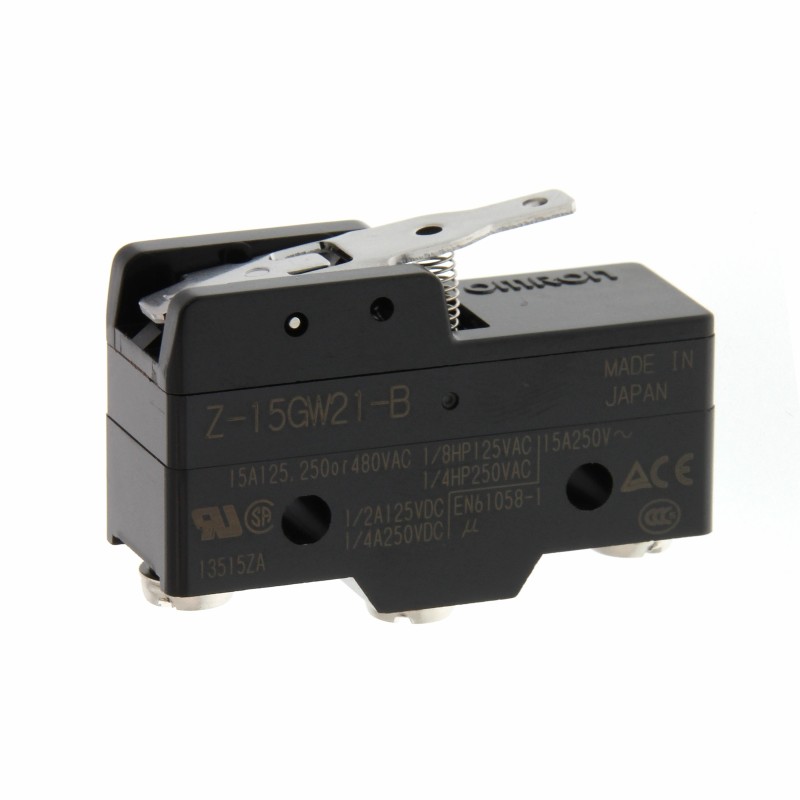

Z-15GW2155-B Z15G7050R Z15GW2155B OMRON Fine corsa di base Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Z-15GW2155-B Z15G7050R Z15GW2155B OMRON Fine corsa di base

Z-15GW2155-B

Z15G7050R

Z15GW2155B

OMRON

20

Fine corsa di base

Fine gara di base

1 contatto in sc. 15 A/250 Vc.a. azione. leva corta, corpo stagno, term. una vite

Maggiori dettagli


sensori > Interruttore

Interruttori fine corsa / Interruttori a pulsante > Z15

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $523.72
Prezzo unitario: $26.19
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Custodia base in plastica a basso costo per sottoassiemi
  • Offre le stesse prestazioni di commutazione meccanica ed elettrica dei finecorsa standard

Caratteristiche ed info per ordinare

Ordering information

Actuator type1

Order code2

Solder terminal

Screw terminal


Pin plunger

Z-15G

Z-15G-B


Short spring plunger

Z-15GD

Z-15GD-B


Leaf spring

Z-15GL

Z-15GL-B


Reverse hinge lever

Z-15GM

Z-15GM-B


Reverse hinge roller lever

Z-15GM2

Z-15GM2-B


Plunger with M12 mounting

Z-15GQ

Z-15GQ-B


Hinge lever

Z-15GW

Z-15GW-B


Hinge roller lever

Z-15GW2

Z-15GW2-B

Specifications

Rated voltage

Non-inductive load

Inductive load

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

125 VAC

15 A

3 A

1.5 A

15 A

5 A

2.5 A

250 VAC

15 A

2.5 A

1.25 A

15 A

3 A

1.5 A

8 VDC

15 A

3 A

1.5 A

15 A

5 A

2.5 A

14 VDC

15 A

3 A

1.5 A

10 A

5 A

2.5 A

30 VDC

6 A

3 A

1.5 A

5 A

5 A

2.5 A

125 VDC

0.5 A3

0.5 A

0.5 A

0.05 A

0.05 A

0.05 A

Durability

Mechanical

10,000,000 operations min.

Electrical

500,000 operations min.

Operating speed

Plunger

0.01 mm to 1 m/s

Operating frequency

Mechanical

240 operations/min

Electrical

20 operations/min

Ambient temperature

Operating

-25 to 80°C (with no icing)

Degree of protection

IP00

Accessories

Terminal covers (protection of electrical contacts against accidental contact of e. g. fingers)

Type

Material

Order code

for soldering terminal models

for screw terminal models



Cover with 5 thinner parts (plastic type) or holes (metal type) as cable exit positions. Protective cover is fixed to basic switch with mounting screws of basic switch.

plastic

AP-A

AP-B

metal

AP1-A

AP1-B


Cover with bottom cable exit

AP-Z

1.Other actuator types are available. For the full range refer to the complete datasheet.

2.Contacts are directly accessible. Additional protective measures are required e.g. order covers from accessories.

3.For switching high currents at high voltages (e.g. 10A at 125VDC) contact your OMRON representative.


ETIM for 141985 Sensori (EC000030)
Caratteristica Valore
categoria di protezione antideflagrante per polvere (EF003998) senza
forma di costruzione della scatola (EF004008) cubo
indice di protezione (NEMA) (EF011959) altro
rivestimento scatola (EF001601) altro
grado di protezione (IP) (EF005474) altro
tipo di interfaccia per comunicazione sicura (EF003956) senza
tipo di collegamento elettrico (EF003961) altro
tipo di interfaccia (EF006977) senza
funzione di commutazione (EF000189) organo di comando a scatto rapido
materiale della scatola (EF001596) materiale sintetico
categoria di protezione antideflagrante per gas (EF003997) senza
funzione di commutazione a bloccaggio (EF007447) No
con indicatore di stato (EF001602) No
adatto per funzioni di sicurezza (EF001597) No
apertura forzata (EF006694) No
uscita elettronica (EF006987) No
numero di contatti invertitori (EF008257) 1
numero di contatti di chiusura (EF008256) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 15 A
corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) 0.5 A
numero di contatti ausiliari di sicurezza (EF006940) 0
corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) 6 A
corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) 0.25 A
numero di contatti di riposo (EF008255) 0
corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) 15 A
temperatura ambiente durante il funzionamento (EF007515) -15 °C

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
Z-15GW2155-B Z15GW2155B Z15G7050R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf 2 Mbytes Z-15GW2155-B Z15GW2155B Z15G7050R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf
Z-15GW2155-B Z15GW2155B Z15G7050R z_series_general_purpose_basic_switch_datasheet_en.pdf 4 Mbytes Z-15GW2155-B Z15GW2155B Z15G7050R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf
