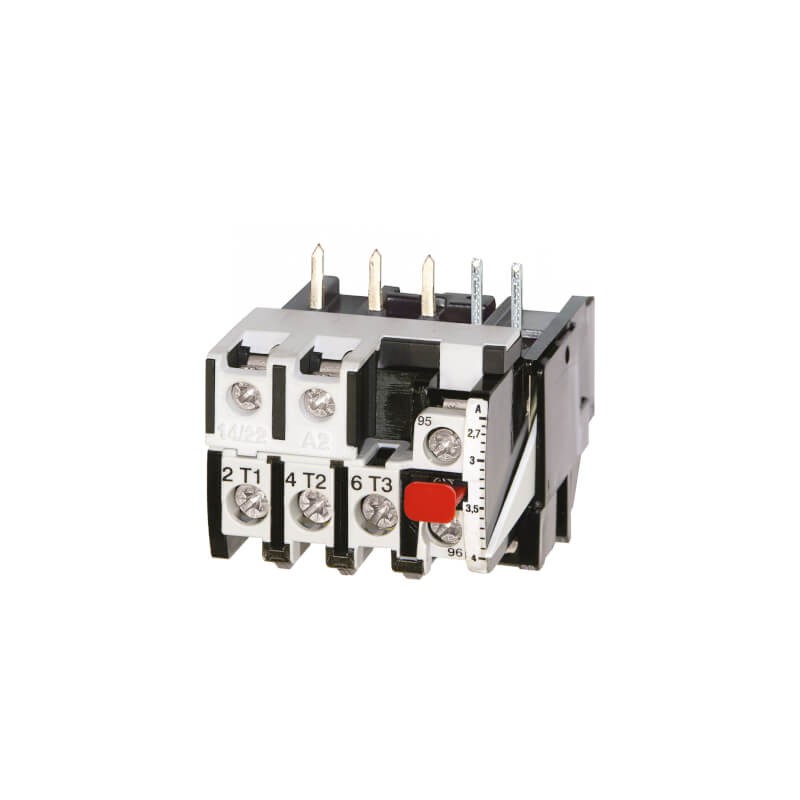

J7TKN-A-6 197813 OMRON Bassa tensione 4A 6A (J7KNA .. J7KN-22) Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

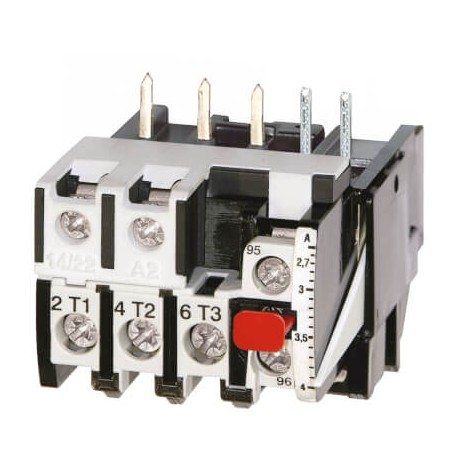

J7TKN-A-6 197813 OMRON Bassa tensione 4A 6A (J7KNA .. J7KN-22)

J7TKN-A-6

197813

OMRON

Disponibile

Invio oggi

Bassa tensione; 4A - 6A (J7KNA .. J7KN-22)

Maggiori dettagli


Relè Termico

J7TK Termici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



J7TKN Relè termici di protezione da sovraccarico
Relè termici di protezione da sovraccarico per contattori J7KN(A)
I relè J7TKN proteggono i motori dal sovraccarico termico. Essi possono essere montati sul contattore o separatamente. I relè sono conformi alla norma IEC 60947 (sensibilità monofase).
• Serie di relè di protezione da sovraccarico che copre un campo di impostazione da 0,12 A a 800 A (avviamento in linea diretto)
• Disponibilità di modelli con reset automatico e/o manuale
Modelli disponibili
Contattori applicabili Gamma di impostazione Dimensioni (in mm) (A × L × P)
Modello
Avviamento in linea diretto (A) Stella – triangolo (A)
(incl. contattore J7KN[A] standard)
da J7KNA-09, J7KNA-12… 0,12 … 0,18 – 95 × 48,5 × 77 J7TKN-A-E18
0,18 … 0,27 – J7TKN-A-E27
0,27 … 0,4 – J7TKN-A-E4
0,4 … 0,6 – J7TKN-A-E6
0,6 … 0,9 – J7TKN-A-E9
0,8 … 1,2 – J7TKN-A-1E2
1,2 … 1,8 – J7TKN-A-1E8
1,8 … 2,7 – J7TKN-A-2E7
2,7 … 4 – J7TKN-A-4
4 … 6 7 … 10,5 J7TKN-A-6
6 … 9 10,5 … 15,5 J7TKN-A-9
8 … 11 14 … 19 J7TKN-A-11
10 … 14 18 … 24 J7TKN-A-14
J7KN-10D... a J7KN-40... 0,12 … 0,18 – 126,5 × 45 × 70
J7TKN-B-E18
0,18 … 0,27 –
(da J7KN-10D a J7KN-22D)
141,5 × 45 × 87,5 (da J7KN-24 a J7KN-40)
J7TKN-B-E27
0,27 … 0,4 – J7TKN-B-E4
0,4 … 0,6 – J7TKN-B-E6
0,6 … 0,9 – J7TKN-B-E9
0,8 … 1,2 – J7TKN-B-1E2
1,2 … 1,8 – J7TKN-B-1E8
1,8 … 2,7 – J7TKN-B-2E7
2,7 … 4 – J7TKN-B-4
4 … 6 7 … 10,5 J7TKN-B-6
6 … 9 10,5 … 15,5 J7TKN-B-9
8 … 11 14 … 19 J7TKN-B-11
10 … 14 18 … 24 J7TKN-B-14
13 … 18 23 … 31 J7TKN-B-18
17 … 24 30 … 41 J7TKN-B-24
23 … 32 40 … 55 J7TKN-B-32 da J7KN-24 a J7KN-40… 28 … 42 48 … 73 136 × 67 × 96,5 J7TKN-C-42 da J7KN-50 a J7KN-74… 40 … 52 70 … 90 180 × 69 × 108 J7TKN-D-52
52 … 65 90 … 112 J7TKN-D-65
60 … 74 104 … 128 J7TKN-D-74 da J7KN-90 a J7KN-115… 60 … 90 104 … 156 260 × 107 × 120 J7TKN-E-90
80 … 120 140 … 207 J7TKN-E-120 da J7KN-151 a J7KN-176… 120 … 180 208 … 312 290 × 110 × 162 J7TKN-F-180 da J7KN-210 a J7KN-316… 144… 216 250… 374 362 × 145 × 208 J7TKN-G-216
216… 320 374… 554 J7TKN-G-320
da J7KN-450 a J7KN-860… 240… 360 416… 623 372 × 1.246 × 1.225 (J7KN-450)
J7TKN-H-360
360… 540 623… 935
540… 800 935… 1.385
395 × 1.246 × 1.225 (J7KN-550)
487 × 1.280 × 1.291 (J7KN-700)
540 × 1.280 × 1.291 (J7KN-860)
J7TKN-H-540
J7TKN-H-800
629
J7TKN Relè termici di protezione da sovraccarico
Accessori
Accessori per montaggio separato
Per relè di protezione da sovraccarico Sezione dei collegamenti ai morsetti (mm2) Modello
Rigidi o semirigidi Flessibilità Flessibili con cavo multiconduttore
J7TKN-AB 0,75 … 6 0,75 … 4 0,5 … 4 J74TK-M-AB J7TKN-B 0,75 … 6 0,75 … 4 0,5 … 4 J74TK-SM
Serie di barre di collegamento per relè termici di protezione da sovraccarico Per relè di protezione da sovraccarico Per contattori per motori Modello J7TKN-H-360/540 J7KN-450/550 J74TK-SU-550
J7TKN-H-540/800 J7KN-700/860 J74TK-SU-860
Caratteristiche
Modello J7TKN-A J7TKN-B J7TKN-C J7TKN-D J7TKN-E J7TKN-F J7TKN-G J7TKN-H Tensione nominale di isolamento Ui 690 Vc.a. 750 Vc.a. 1.000 Vc.a.
Temperatura ambiente Funzionamento –25… +60°C –25… +55°C
Stoccaggio –50… +70°C –40… +70°C
Classe di intervento in base allo standard IEC 947-4-1 10 A 20 A 10 A
Sezione del cavo
Connettore principale
Rigidi o semirigidi mm2 0,75... 6
0,75... 2,5
0,75 … 6 0,75 … 10 4 … 35 Senza termi- nali, adatto
Barra bus
18 × 4
Barra bus
25 × 6
Vedere
gli accessori
Flessibili mm2 0,75... 4
0,5... 2,5
Fino a 4 0,75 … 6 6 … 25
per l'isola-
mento di un connettore
Vite
M8
Vite
M10
Flessibili con estremità
multiconduttori mm2
0,5... 2,5
0,5... 1,5
0,75 … 4 0,75 … 6 4 … 25
da 70 mm²
(semirigido)
per fase
Cavi per morsetto Numero 1 + 1 2 2 1 – 1 1 1
Connettore ausiliario Rigido mm2 0,75 … 2,5 1… 2,5
Flessibili mm2 0,5 … 2,5 1… 2,5
Flessibili con estremità multiconduttori mm2
0,5 … 1,5 1… 2,5
Cavi per morsetto Numero 2
Contatti ausiliari
Tensione nominale di isolamento Ui Stesso potenziale 690 Vc.a. 500 Vc.a.
Potenziale differente 440 Vc.a. 250 Vc.a. 440 Vc.a. 500 Vc.a.
Corrente nominale di esercizio Ie
Categoria di utilizzo AC15
Corrente nominale di esercizio Ie
Categoria di utilizzo DC13
Protezione da cortocircuiti (senza saldatura 1 kA)
24 V 5A 3A 4 A 5A 3 A 4A
230 V 3A 2A 2,5 A 2,5A 3A 2A 2,5A
400 V 2A 1A 1,5 A 1,5A 2A 1A 1,5A
690 V 0,6 A 0,5 A 0,6 A 0,5 A 0,6 A
24 V 1,2A 1A 1,2 A
110 V 0,15 A
220 V 0,1 A
Valore nominale massimo del 6A 4A 6 A 4 A 6A
fusibile gL (gG)
Gamma di impostazione fino a 23 A Tutti 28 ... 42 A da 52 a 65 A Tutti – – –
Perdita di potenza per percorso di corrente (max.)
Valore minimo di impostazione
Valore massimo di impostazione
1,1W 1,1W 1,3 W 2,9W 1,1W – – –
2,3W 2,3W 3,3 W 4,5W 2,5W – – –
630

Datasheet - PDF

Titolo: Lingua: Dimensione: Tipo:
pdf1-mostradoOMRON - J7TKN-A-6 - 197813 Italian 147 Kbytes pdf1-mostradoOMRON - J7TKN-A-6 - 197813
pdf2-mostradoOMRON - J7TKN-A-6 - 197813 Italian 3 Mbytes pdf1-mostradoOMRON - J7TKN-A-6 - 197813
