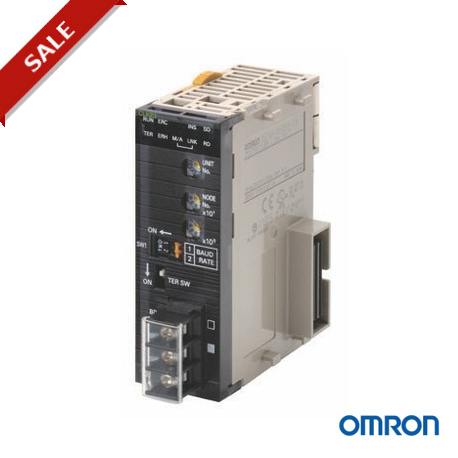

NSJW-CLK21 224113 NSJWCLK21V1 OMRON Scheda opzionale ControllerLink per Sysmac Uno

CJ-serie Controller Unità di Link
CJ1W-CLK
Nuovo Controller Unità di Link, Ora con
4.000 Di Inviare Parole
• Il Controller Link è un FA di rete, che consente di inviare e ricevere grandi quantità di dati in modo semplice e ad alta velocità. Il Controller Link supporta i collegamenti di dati che consentono la condivisione di dati tra Plc e computer e un messaggio di servizio che consente di inviare e ricevere dati in qualsiasi momento.
• Il sistema può essere facilmente costruito utilizzando Ripetitore Unità per attivare le derivazioni a T, a lunga distanza di cablaggio, e la conversione di parte della rete per il cavo ottico.
Caratteristiche

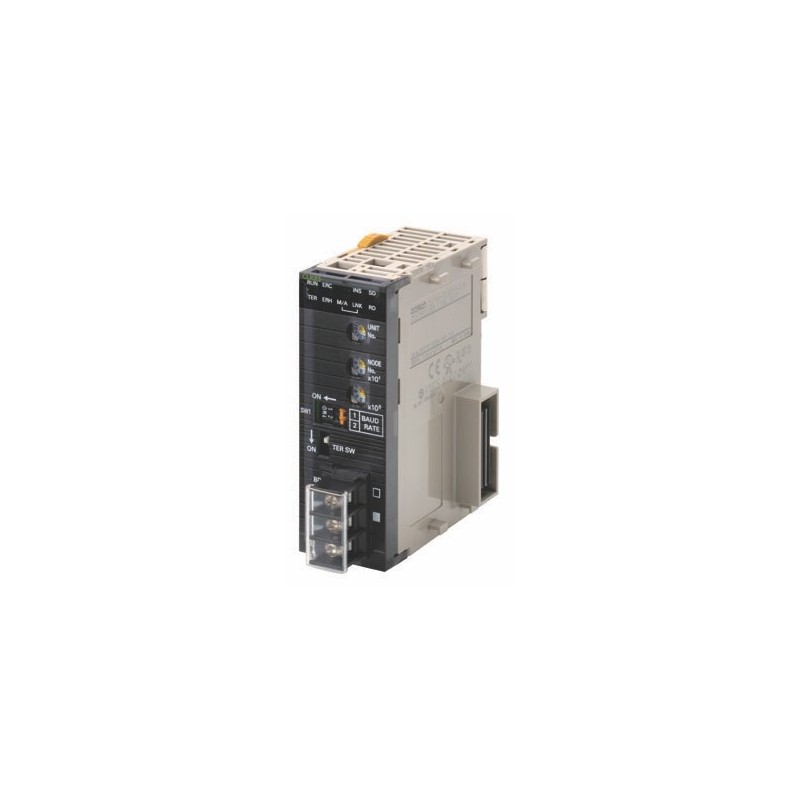

CJ1W-CLK23
CSM_CJ1W-CLK_DS_E_6_1
• Grande capacità di collegamenti dati che permette di ottenere facilmente senza bisogno di programmazione, semplicemente impostando i dati di tabelle di collegamento.
• Fino a 20.000 *1 inviare/ricevere parole possono essere impostate per ogni nodo per Unità (fino a 62,000 parole per le Schede).
• Collegamenti di dati può essere eseguita fino a 4.000 *2 parole per nodo, mentre in modo che i dati di concorrenza.
• Utente-set di collegamento dati le tabelle possono essere modificati, mentre i dati sono in funzione. *3
• Errori per l'intero sistema può essere monitorato utilizzando errore di diagnosi, di software di supporto e una varietà di contrassegni di stato.
*1. Supportati per l'unità, versione 1.2 o successive.
*2. CJ1W-CLK23 e 3G8F7-CLK@3 sono supportati.
*3. Supportato per CJ1W-CLK23, 3G8F7-CLK@3, e modelli che terminano con "-V1".
Configurazione Di Sistema
Controller Via Cavo Di Collegamento Unità
Cablaggio di base (Collegamento in serie)T-Filiale di Cablaggio, di Conversione Parziale di
UN UN UN
Lunga distanza di Cablaggio
B A
(1)
1 km Max. *
B
B Cavo Ottico
UN
B (1)C D
UN
AA A
(2)
(1)
D
(1)
D
C(1)
1 km Max. * 1 km Max. *1 km Max. *
(1)
B (1)
Un: Controller via cavo di Collegamento Unità (1): un cavo a doppino intrecciato
B: Wired Controller Link al forum di Supporto(2): cavo Ottico
C: Wire-to-Ripetitore Ottico
D: Wire-to-Wire Ripetitore
*A 500 kbit/s
