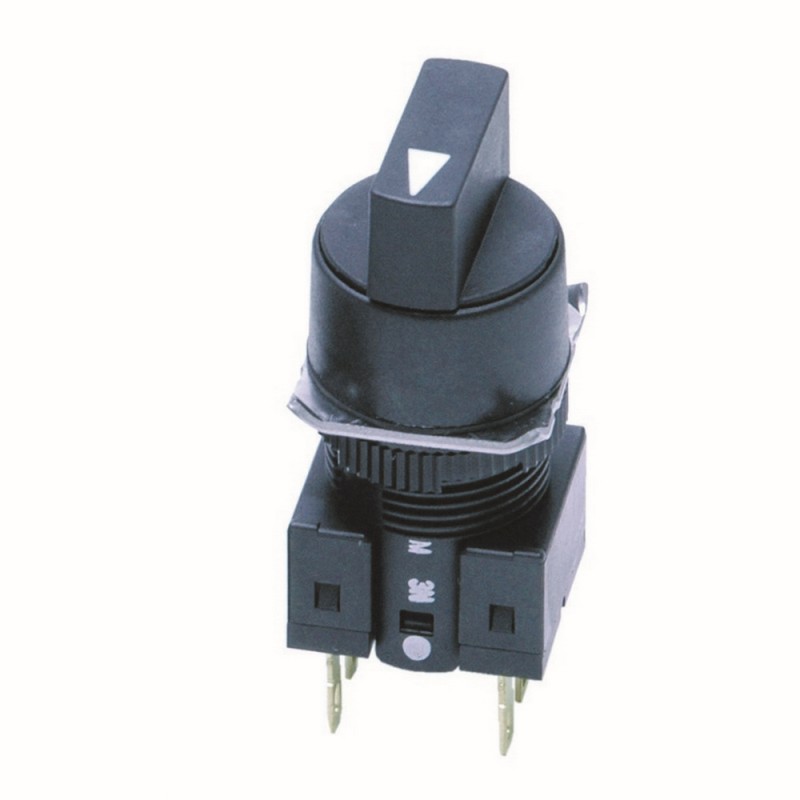

A165S-T3A 103322 OMRON Carriera finale industriale pulsanti / Push, leva selettrice 3 posizioni rotondo Acc... Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

A165S-T3A 103322 OMRON Carriera finale industriale pulsanti / Push, leva selettrice 3 posizioni rotondo Acc...

A165S-T3A

103322

OMRON

Disponibile

Invio oggi

Carriera finale industriale pulsanti / Push, leva selettrice 3 posizioni rotondo Acc. Mixed

Maggiori dettagli


Sicurezza

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - OMRON

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - A16 - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+18,18 €
13+15,80 €
25+15,43 €
37+15,24 €
50+15,11 €
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).


Prodotti collegatti

Dettagli



Selettori a manopola
A165S/W
Foro di montaggio Ø 16 mm
• Struttura modulare
• Modelli con protezione IP65 (resistente agli oli)
• Approvazione UL e cUL.
• A norma EN60947-5-1 e IEC947-5-1
• Ingombro di montaggio ridotto, inferiore a 28,5 mm al di sotto del pannello
• Ampio campo di capacità di commutazione, dai valori standard ai microcarichi
• Modelli luminosi e non luminosi
• Modelli a due e tre posizioni
• Modelli a riassetto manuale e automatico
Modelli disponibili
■ Legenda del codice modello
Completamente assemblato
Nel seguito sono illustrati i codici modello utilizzati per ordinare i prodotti assemblati. Un prodotto assemblato comprende un selettore, una sorgente luminosa (soltanto per i modelli luminosi) e un blocco contatti.
(1) (2) (3) (4)
(5) (6)
A 1 6 5 W - A 2A R - 24D - 1
(1) Luminosi/Non luminosi
Simbolo Tipo
(6) Configurazione dei contatti
Simbolo Tipo Terminale
S Non luminoso
W Luminoso
(2) Aspetto del selettore
Simbolo Aspetto
Bipolare in deviazione
Bipolare in deviazione Unipolare in
deviazione
Bipolare in deviazione Bipolare in
Terminale a saldare
Terminale per circuito stampato
J Rettangolare
(3) Numero di posizioni/Metodo di riassetto
(4) Colore del selettore
2S deviazione
Terminale a
molla
A Quadrato
T Rotondo
Simbolo N. di posizioni
2M
Metodo di riassetto
Manuale
Simbolo Colore
Nota: 1. Per i modelli a 3 posizioni e per i modelli
BA Quadrato
(lato di 24-mm)
2A
3M
3A
3MA
3AM
2 posizioni
3 posizioni
Automatico Manuale Automatico Antiorario-manuale,
Orario-automatico
Antiorario-automatico,
Nessun
simbolo
R G Y
Nero (solo
per modelli non luminosi)
Rosso Verde Giallo
con terminale a molla sono disponibili
soltanto i contatti bipolari in deviazione.
2. I terminali per circuito stampato sono disponibili soltanto per modelli con 2 posizioni.
(5) Sorgente luminosa
Simbolo Tipo
Nessun simbolo Non luminoso
Orario-manuale
24D
LED a 24-V
Riduttore di tensione (LED integrato da 24 V)
Simbolo Tipo
Tensione di esercizio
Tensione nominale
T1 LED
90… 121 Vc.c./Vc.a. 110 Vc.a./Vc.c.
T2 180… 242 Vc.c./Vc.a. 220 Vc.a./Vc.c.
Nota: 1. I terminali a saldare sono disponibili soltanto per modelli a 100-V.
2. Il riduttore di tensione non è disponibile per i modelli con terminali per circuito stampato.
Selettori a manopola A165S/W I-67

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSelector switch, non-illuminated, lever type, round, 3 notches, spring-return, IP65 - OMRON - A16Italian1 Mbytespdf1-mostradoSelector switch, non-illuminated, lever type, round, 3 notches, spring-return, IP65 - OMRON - A16
