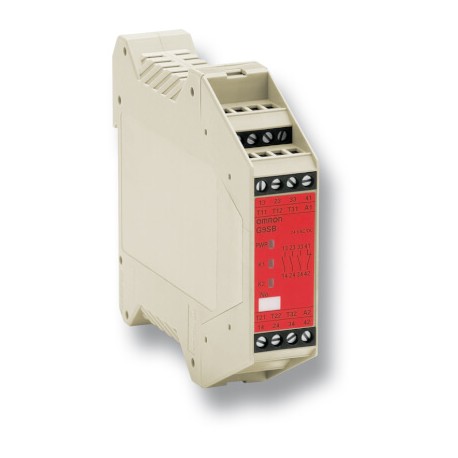

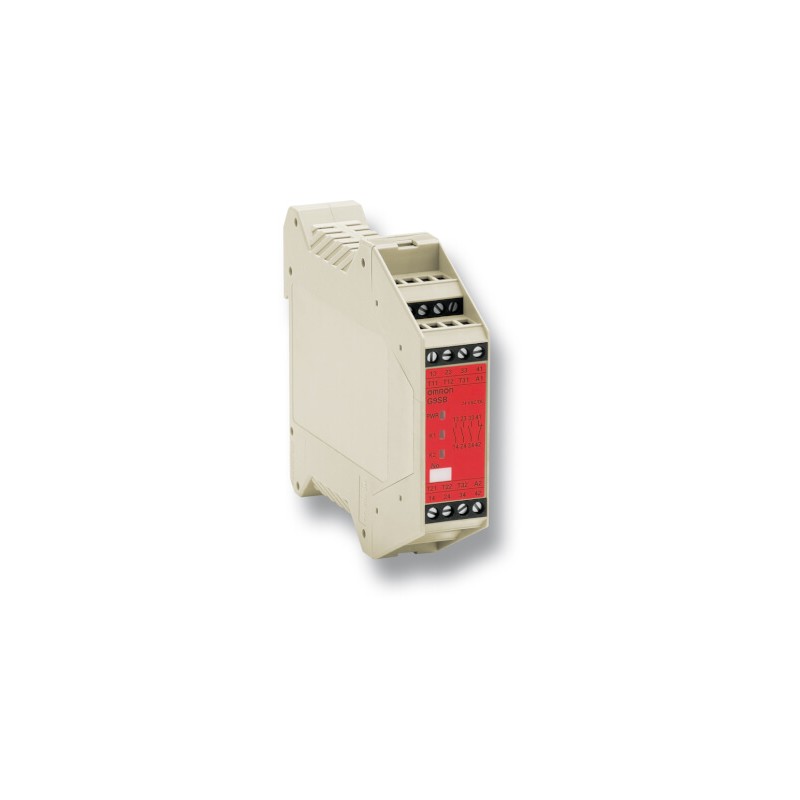

OMRON G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24.1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24,1 OMRON Modulo di protezione 2PST-NA 17,5 mm-24vac/dc funzione..

Riferimento: G9SB-2002-A AC/DC24

Codice: G9SB6003R

Numero di catalogo: G9SB2002AACDC24.1

Produttore: OMRON

Descrizione:

Modulo di protezione 2PST-NA 17,5 mm-24vac/dc funzione di reset Automatico
Modulo di sicurezza 2PST-NA 17.5mm 24Vac/dc Ripristino automatico
Modulo di sicurezza, 24 Vac/dc, 2 canali, ingressi inversi per finecorsa e pulsanti, ripristino automatico, 2NA 5A/250 Vac.

Categorie:

  • relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
  • OMRON > Sicurezza > G9SA/B

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 162,94 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Caratteristiche

Unità di sicurezza ultrasottile

La famiglia G9SB offre una gamma di unità di sicurezza a relè ultrasottili, con modelli bipolari con larghezza di 17,5 mm e modelli tripolari con larghezza di 22,5 mm.

  • Custodia con larghezze di 17,5 mm e 22,5 mm
  • Unità a 1 o 2 canali di ingresso
  • Modelli a riassetto manuale e automatico
  • Certificazione fino a PLe secondo EN ISO 13849-1 a seconda dell'applicazione

Ordering information

Main contacts

Auxiliary contact

Number of input channels

Reset mode

Input type

Rated voltage

Size (H×W×D)

Order code

DPST-NO

2 safety
contacts

None

2 channels

Auto-reset

Inverse

24 VAC/VDC

100 mm × 17.5 mm × 112 mm

G9SB-2002-A

1 channel or
2 channels

+ common

G9SB-200-B

2 channels

Manual-reset

Inverse

G9SB-2002-C

1 channel or
2 channels

+ common

G9SB-200-D

3PST-NO

3 safety
contacts

SPST-NC

None
(direct breaking)

Auto-reset

-

24 VDC

100 mm × 17.5 mm × 112 mm

G9SB-3010

2 channels

Inverse

24 VAC/VDC

100 mm × 22.5 mm × 112 mm

G9SB-3012-A

1 channel or
2 channels

+ common

G9SB-301-B

2 channels

Manual-reset

Inverse

G9SB-3012-C

1 channel or
2 channels

+ common

G9SB-301-D

Specifications

Power input

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24VDC
24 VDC: 24 VDC

Operating voltage range

85 to 110% of rated power supply voltage

Power consumption

1.4 VA/1.4 W max.

1.7 W max.

1.7 VA/1.7 W max.

Inputs

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Input current

25 mA max.

60 mA max. (See note.)

30 mA max.

Note:Indicates the current between terminals A1 and A2.

Contacts

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Response time1

10 ms max.

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissable load (reference value)

5 VDC, 1 mA

Ambient operating temperature

-25°C +55°C (with no icing or condensation)


1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 346849 Relè (EC001449)

Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicatipo di sicurezza secondo IEC 61496-1 (EF004105)
Valore caratteristica4
Nome caratteristicaversione (EF000010)
Valore caratteristicaapparecchio base
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristica3
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaAC/DC
Nome caratteristicacategoria di arresto secondo IEC 60204 (EF007498)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicabicanale
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicaadatto per il monitoraggio di interruttori di prossimità (EF007267)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269)
Valore caratteristicaSì
Nome caratteristicaadatto per monitoraggio di valvole (EF007272)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di posizione (EF007270)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicaWith approval for TÜV (EFDE0031)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaNo
Nome caratteristicacon funzione muting (EF004057)
Valore caratteristicaNo
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di sensori tattili (EF007271)
Valore caratteristicaSì
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di interruttori magnetici (EF007266)
Valore caratteristicaSì
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.5 mm
Nome caratteristicatensione di commutazione nominale (EF006706)
Valore caratteristica5 A
Nome caratteristicaprofondità (EF000049)
Valore caratteristica112 mm
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica100 mm
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica2
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica0
Nome caratteristicatensione di alimentazione AC 60 Hz (EF007533)
Valore caratteristica20.4 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica20.4 V
Nome caratteristicatensione di alimentazione AC 50 Hz (EF007532)
Valore caratteristica20.4 V
Nome caratteristicatensione d'esercizio DC (EF008208)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio AC 50 Hz (EF008206)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio AC 60 Hz (EF008207)
Valore caratteristica0 V
