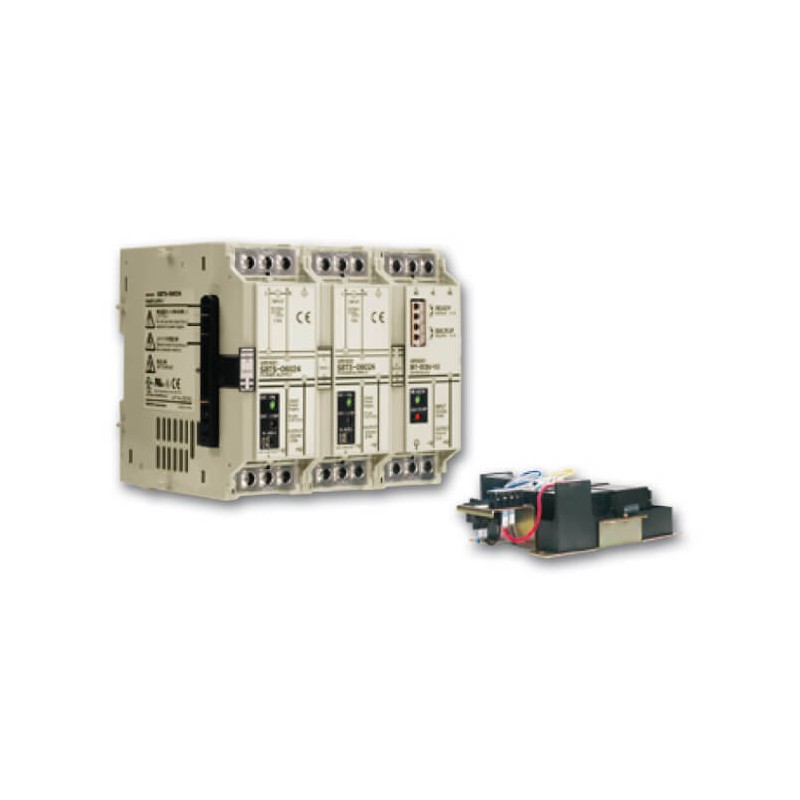

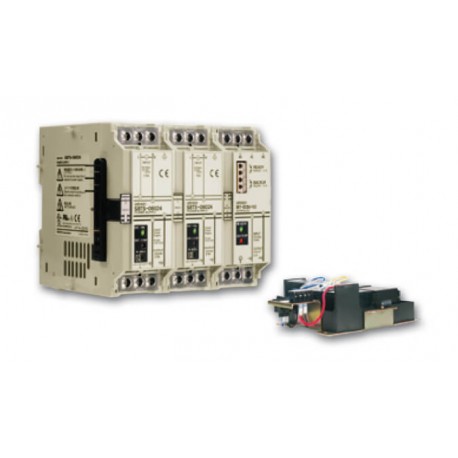

S82Y-TS01 154754 OMRON Supporto batterie per S8TS

S8T-DCBU-01/-02 Modulo di backup
S8T-DCBU-01
La batteria di backup S8T-DCBU-01 fornisce alimentazione a 24 Vc.c. per un periodo fisso durante le interruzioni di alimentazione, aumentando in maniera considerevole l'affidabilità del sistema.
• Fornisce alimentazione a 24 Vc.c. per un lungo periodo durante le interruzioni di alimentazione
• Migliora l'affidabilità del sistema
• Il blocco base dell'alimentatore è collegato al modulo di backup tramite connettore
• Semplice configurazione di sistema
• Allarmi indicati sul modulo principale e mediante l'uscita del segnale di allarme
Modelli disponibili
Tipo Tensione di ingresso Tensione di uscita Corrente in uscita Modello
Modulo di backup 24… 28 Vc.c. 24 V 3,7 A/8 A S8T-DCBU-01
Alloggiamento batteria – – – S82Y-TS01
Tipo Tensione di ingresso Tensione di uscita Corrente in uscita Descrizione Modello
Modulo base
(da utilizzare unitamente al
100... 240 Vc.a. 24 V 2,5 A Modello con terminale a vite
Con connettori per collegamento moduli
S8TS-06024-E1
modulo di backup c.c.)
Senza connettori per collegamento S8TS-06024 moduli
Morsetti a connettore Con connettori per collegamento moduli
S8TS-06024F-E1
Tipo Durata del backup Selettore del punto di attivazione della protezione da sovracorrente
Senza connettori per collegamento S8TS-06024F
moduli
Modello
Batteria 8 min./3,7 A 5,7 A (tip.) – LC-R122R2PG
4 min./8,0A 5,7 A (tip.) 11,7A (tip.) LC-R123R4PG
Nota: Il modulo di backup in c.c. S8TS è utilizzabile esclusivamente per alimentatori S8TS.
Caratteristiche
Descrizione Dimensioni in mm (HxLxP) S8T-DCBU-01 120x43x130
Alloggiamento batteria 82x185,7x222,25
S8T-DCBU-02
Impedisce il fermo macchina, la perdita di dati e altri inconvenienti provocati
dall'interruzione momentanea dell'alimentazione. Il modulo tampone S8T-DCBU-02 fornisce un tempo di backup di 500 ms a una corrente in uscita di 2,5 A.
Può essere collegato all'uscita a 24 Vc.c di qualsiasi alimentatore switching.
• Collegamento con tutti gli alimentatori Omron: S8TS, S8VS, S82J, S82K, S8VM, S8PE
• Collegamento sia con alimentatori monofase che trifase
• Collegamento a un alimentatore S8TS mediante un connettore per collegamento moduli S8T-BUS03
• Collegamento parallelo fino a 4 moduli per aumentare la durata del backup e la capacità
• Conforme a Semi F47-0200
Modelli disponibili
Tensione di ingresso Tensione di uscita (durante il funzionamento in backup)
Corrente in uscita Modello
24 Vc.c. (24... 28 Vc.c.) 22,5 V 2,5 A S8T-DCBU-02
Accessori
Tipo Numero di connettori Modello
Connettore per collegamento moduli c.c. (da utilizzare esclusivamente con S8TS) 1 connettore S8T-BUS03
10 connettori S8T-BUS13
Caratteristiche
Modello Dimensioni (mm) (H×L×P) S8T-DCBU-02 120×43×120
551
