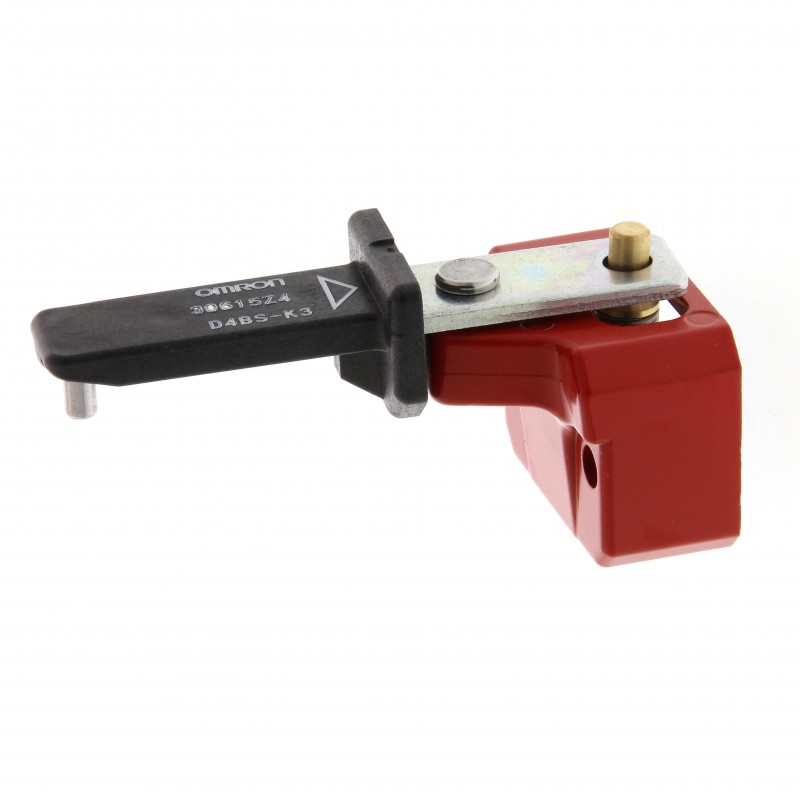

D4BS-K3 148097 OMRON Security Products, D4BS pin angolari Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D4BS-K3 148097 OMRON Security Products, D4BS pin angolari

D4BS-K3

148097

OMRON

Disponibile

Invio oggi

Security Products, D4BS pin angolari

Maggiori dettagli


Sicurezza

Sicurezza

Accessori Fine Corsa

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+20,60 €
12+18,00 €
23+17,58 €
34+17,36 €
46+17,21 €
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



D4BS Finecorsa di sicurezza per ripari
Finecorsa di sicurezza per ripari con custodia in metallo
La linea D4BS comprende modelli con due contatti 1NC/1NA e 2NC dotati di una custodia in metallo robusta con bocchettone passacavo PG 13,5.
• Robusta custodia in metallo
• Configurazione con due contatti: 1NC/1NA e 2NC
• Contatti placcati oro standardizzati per un'affidabilità estrema
• Applicabile per carichi standard e microcarichi
Modelli disponibili
Interruttori
Aspetto Direzione di montaggio Dimensione passacavo Modello
1NC/1NA (ad azione lenta) 2NC (ad azione lenta)
1 passacavo Montaggio frontale PG13,5 D4BS-15FS D4BS-1AFS
Chiavi operative (disponibili a richiesta)
Aspetto Modello
Montaggio orizzontale D4BS-K1
Montaggio verticale D4BS-K2
Montaggio regolabile
(orizzontale)
D4BS-K3
Caratteristiche
Grado di protezione*1
Durata*2
IP67 (EN60947-5-1)
Meccanica: minimo 1.000.000 operazioni
Elettrica: minimo 500.000 operazioni (10 A a 250 Vc.a., carico resistivo)
Velocità di azionamento 0,1… 0,5 m/s Frequenza di funzionamento 30 operazioni/min max. Frequenza nominale 50/60 Hz
Distanza tra i contatti 2 × 2 mm min.
Forza di apertura diretta*3
19,61 N minimo (EN60947-5-1)
Corsa di apertura diretta*3 20 mm min. (EN60947-5-1)
Corsa totale 23 mm minimo
Corrente termica convenzionale (Ith) 20 A (EN60947-5-1)
Corrente di cortocircuito condizionale
Livello di inquinamento
(ambiente operativo)
100 A (EN60947-5-1)
3 (EN 60947-5-1)
Protezione da scosse elettriche Classe I (con terminale di messa a terra)
Temperatura ambiente Funzionamento: –40… 80°C (senza formazione di ghiaccio)
*1 Sebbene la custodia sia protetta contro infiltrazioni di polvere, olio o acqua, per evitare danni o malfunzionamenti non utilizzare il finecorsa D4BS in luoghi in cui materiali estranei possano penetrare attraverso la fessura della chiave sulla testa.
*2 I valori di durata si intendono per condizioni ambientali con una temperatura compresa tra 5C e 35C e un'umidità compresa tra 40 e 70%. Per ulteriori informazioni su ambienti operativi diversi rivolgersi al rappresentante OMRON.
*3 I valori indicati rappresentano i requisiti minimi per il funzionamento sicuro.
Nota: I valori indicati sono valori iniziali.
