LU7 Colonne luminose
distribuito da Omron

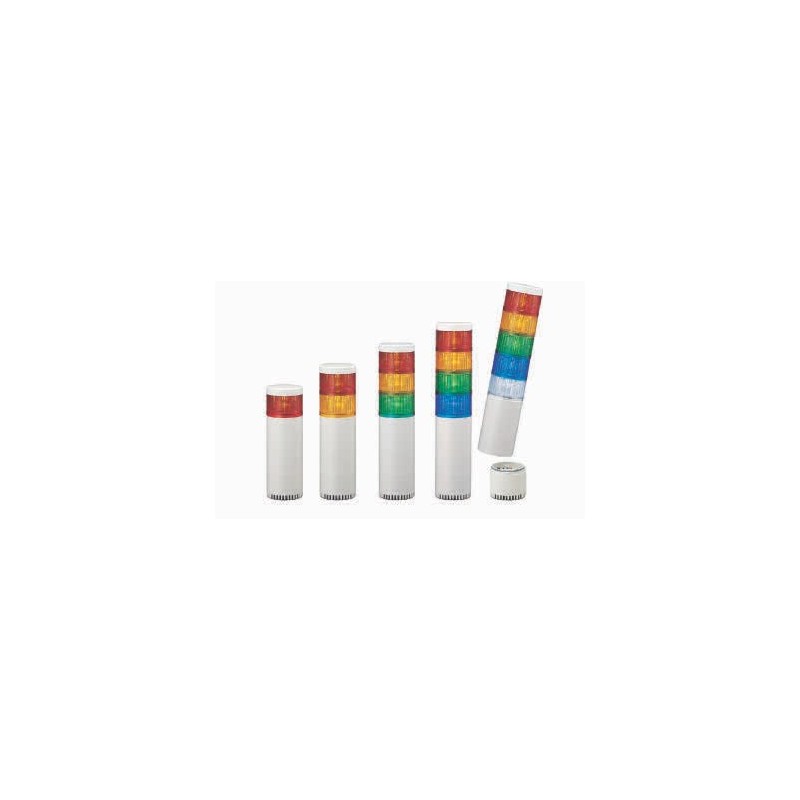

Colonna luminosa modulare versatile con montaggio semplice adatta a tutte le esigenze
LU7 presenta LED ultraluminosi combinati con un design innovativo della lente a prisma. È possibile organizzare livelli con moduli da 1 a 5.
• Diametro: 70 mm
• Moduli base disponibili in 3 dimensioni e tre colori
• Moduli differenti: LED standard, LED stroboscopico e suono
• Due allarmi selezionabili dall'utente integrati nel modulo base con volume regolabile fino a 90 dB a 1 m
• Morsettiera caricata a molla e coordinata a colori
Modelli disponibili
Modulo LED
Tipo Colore modulo Assorbimento Tensione nominale
Tensione di esercizio
Temperatura ambiente Massa Modello
Standard Rosso 52 mA/1,25 W 24 Vc.c. Tensione nominale
–30… +60°C 60 g ± 10% LU7-E-R
Giallo
± 10% (21,6~26,4 V)
LU7-E-Y
Verde 42 mA/1,0W LU7-E-G Blu LU7-E-B Neutro LU7-E-C
Stroboscopio Rosso 290 mA 24 Vc.c. Tensione nominale
–30… +60°C 0,07 kg LU7-XE-R
Giallo
± 10% (21,6~26,4 V)
LU7-XE-Y
Verde 140 mA LU7-XE-G Blu 270 mA LU7-XE-B Neutro 280 mA LU7-XE-C
Modulo base
Tipo Allarme/flash Assorbimento Tensione nominale
Tensione di esercizio
Temperatura ambiente Massa Collettore aperto
Modello
Corpo corto Continuo 1,2 W 24 Vc.c. Tensione nominale
–30… +60°C 150 g ± 10% PNP/NPN LU7-02S*1
Corpo standard Continuo
2 toni/luce intermittente
± 10% (21,6~26,4 V)
250 g ± 10% LU7-02*1
280 g ± 10% LU7 -02FB*1
*1 Bianco avorio: nessuna indicazione, nero: aggiungere “K”, argento: aggiungere “U”
Componenti opzionali
Tipo Materiale Modello
Tipo Altezza Materiale Modello
Staffa per montag- gio a parete
Lega di alluminio pressofuso SZ-017
Resina ABS/PBT Polibutilene Tereftalato SZ-018
SZ-018U SZ-018K
Resina ABS SZ-020
Palo 100 mm Alluminio Pole-100A21
Acciaio Pole-100S21
300 mm Alluminio Pole-300A21
Acciaio Pole-300S21
800 mm Alluminio Pole-800A21
Staffa superiore Metallo SZ-50U SZ-50UU SZ-50KU SZ-50NPT
Staffa di montaggio Lega di alluminio pressofuso SZ-016A
SZ-70B
Acciaio Pole-800S21
Modulo voce e suono (modulo suono unico in tutte le direzioni)
Tensione nominale Assorbimento Massa Modello
24 Vc.c. 3,5 W 0,17 kg LU7-V1
Caratteristiche
Allineamento facilitato
Morsettiera coordinata
a colori: corrispondenza ai colori delle lenti per un controllo rapido
dei collegamenti nell'unità base.
LU7
Corpo standard
70
LU7-02S Corpo corto
70
Dimensioni di montaggio
Targhetta
Foro entrata
cablaggio Foro
di montaggio
LU7-02FB
Altezza (mm)
1 luce: 211
2 luci: 252
3 luci: 293
4 luci: 334
5 luci: 375
Altezza (mm)
1 luce: 118
2 luci: 159
3 luci: 200
4 luci: 241
5 luci: 282
Allarme acustico
419
LU7 Colonne luminose
Modalità d'ordine
Modulo voce e suono
Modello
Tipo
Tensione nominale
Assorbimento
Peso
LU7-V1
Sintetizzatore vocale
24 Vc.c.
3,5 W
0,17 kg
Moduli LED
Modello
Colore modulo
Tensione nominale
Campo della tensione di esercizio
LU7-E-R
LU7-E-Y LU7-E-G LU7-E-B LU7-E-C
24 Vc.c.
Tensione nominale ± 10% (21,6~26,4 V)
Assorbimento di corrente/potenza Intervallo temperatura di esercizio Massa
52 mA/1,25 W 42 mA/1,0 W
–30 … +60°C
60 g ± 10%
Modulo LED stroboscopico
Modello
Colore modulo
Tensione nominale
LU7-XE-R
LU7-XE-Y LU7-XE-G LU7-XE-B LU7-XE-C
24 Vc.c.
Assorbimento
Massa
290 mA 290 mA 140 mA 270 mA 280 mA
0,07 kg
ROSSO AMBRA VERDE BLU NEUTRO
Moduli BASE
Modello
Colore
LU7-02S
LU7-02
LU7-02FB
Corpo standard/corpo corto
Tensione nominale
Campo della tensione di esercizio
Ronzatore
Corto Standard
24 Vc.c.
Tensione nominale ± 10% (21,6~26,4 V)
- *Ronzatore 1 **Ronzatore 2
Assorbimento
- 50 ± 10 mA
24 ± 10 mA
Corpo standard
Assorbimento di potenza
Livello del suono
Ciclo di lampeggiamento
Intervallo temperatura di esercizio
-
-
-
–30 … +60°C
1,2 ± 0,25 W 0,58 ± 0,25 W Max: 90 ± 5 dB (a 1 m)
Min.: 70 dB o inferiore (a 1 m)
60 ± 12 lampeggi al minuto
Direzione di montaggio Classificazione protezione Massa
Collettore aperto
150 g ± 10%
Verticale, solo ambienti interni
IP65
250 g ± 10% 280 g ± 10% PNP/NPN
Componenti opzionali
Corpo corto
* Ronzatore 1: suono continuo **Ronzatore 2: suono intermittente
Bianco avorio Colore argento (U) Nero (K)
420
LU7 Colonne luminose
Componenti opzionali
Staffa per montaggio a parete
Modello
Colore
SZ-18
Bianco avorio
SZ-18U
Colore argento (U)
SZ-18K
Nero (K)
Staffa superiore
SZ-50NPT (per palo NPT da ½")
Staffa superiore
Modello
Colore
SZ-50-U
Bianco avorio
SZ-50U-U
Colore argento (U)
SZ-50K-U
Nero (K)
Palo
Palo in acciaio
Modello
Altezza
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Palo in alluminio
21 mm
Modello
Altezza
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Staffa di montaggio
Staffa per montaggio a parete
SZ-016A
(per palo da Ø 21,7 mm)
SZ-70-B
(solo per palo in alluminio
da Ø 21,7 mm)
SZ-020
(per palo da Ø 21,7 mm)
SZ-017
(per palo da Ø 21,7 mm)
Caratteristiche
Dimensioni Diametro 70 mm Opzioni tensione di ingresso • 24 Vc.c. Funzioni disponibili • Solo continuo
• Continuo, a intermittenza, allarmi
Opzioni di montaggio Solo montaggio diretto: include tre dadi di montaggio
Versione del corpo • Versione componente, terminali di cablaggio forniti
• Interscambiabili e componibili dopo l'acquisto
Colore corpo • Beige
• Nero
• Argento
Livelli Possono essere sovrapposti da 1 a 5 moduli
Colori modulo • Rosso/ambra/verde/blu/neutro
• Moduli LED standard
• Moduli LED lampeggio stroboscopico (solo basi da 24 V)
Allarmi (solo versione FB) • Allarme 1: allarme selezionabile, a tono singolo, continuo, 90 dB (a 1 m)
• Allarme 2: allarme selezionabile, a tono singolo, intermittente (segnale acustico lento), 90 dB (a 1 m)
Valori nominali • CE
• Elencato nelle norme UL (USA)
• Elencato nelle norme UL (Canada)
• RoHS
Protezioni • IP-65
• Tipo 4/4X/13 (solo ambienti interni)
Opzioni di controllo • Tramite contatti a relè
• Transistor a collettore aperto (NPN o PNP per 24 Vc.c.)
• Controllo di tensione diretto per 24 Vc.c., solo funzioni di allarme e continuo
421
