OMRONSicurezza DEVICENET SAFETY NE1A-SCPU01-V1 VER2,0 NE1A0004R NE1ASCPU01V1VER20 OMRON Driver di rete DNet sicurezza 16E-8S-4T V1

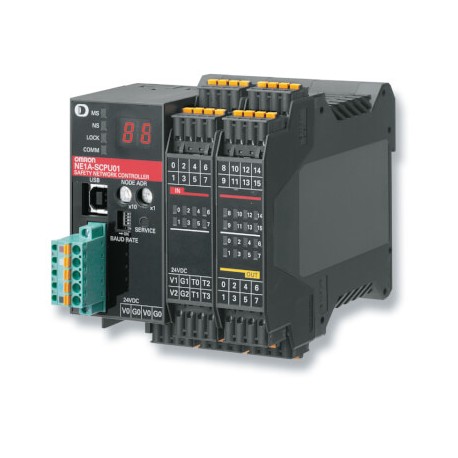

OMRON NE1A-SCPU01-V1 VER2,0 NE1A0004R NE1ASCPU01V1VER20 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NE1A-SCPU01-V1 VER2,0 NE1A0004R NE1ASCPU01V1VER20 OMRON Driver di rete DNet sicurezza 16E-8S-4T V1

Riferimento: NE1A-SCPU01-V1 VER2,0

Codice: NE1A0004R

Numero di catalogo: NE1ASCPU01V1VER20

Produttore: OMRON

Descrizione:

Driver di rete DNet sicurezza 16E-8S-4T V1
Controllore di rete di sicurezza DNet 16E-8S-4T V1
Controllore di sicurezza con master DeviceNet Safety, memoria 254 blocchi funzionali, 16 ingr/8 uscite PNP di sicurezza, 4 uscite di test

Categorie:

  • relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
  • OMRON > Sicurezza > DeviceNet Safety

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.960,02 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Controllore di sicurezza di rete NE1A

Nel controllore NE1A risiede il programma che gestisce la logica della sicurezza. Tutti gli ingressi e le uscite di sicurezza locali e rematati su DeviceNet vengono monitorati e controllati tramite la centralina NE1A. Può gestire fino a 16 slave di sicurezza DeviceNet e si integra perfettamente in un sistema DeviceNet standard.

  • Controllori estraibili con morsetti a molla per facilitare l'installazione
  • Blocchi funzionali predefiniti e certificati per facilitare la programmazione
  • Display a per funzioni di diagnostica avanzata
  • Informazioni di stato del sistema disponibili su DeviceNet per facilitare la soluzione guasti e la manutenzione preventiva
  • Semplice scalabilità attraverso l'aggiunta dei dispositivi di sicurezza DeviceNet

Ordering information

Appearance

Appearance description

Interface

Order code

Safety network
controller

16 PNP inputs

8 PNP outputs

4 test outputs

254 function block programming

removable cage clamp terminals

USB and
DeviceNet safety

NE1A-SCPU01-V1

Ethernet/IP and
DeviceNet safety

NE1A-SCPU01-EIP

40 PNP inputs

8 PNP outputs

8 test outputs

254 function block programming

removable cage clamp terminals

USB and

DeviceNet safety

NE1A-SCPU02

Ethernet/IP and

DeviceNet safety

NE1A-SCPU02-EIP

Software

Appearance

Appearance description

Order code

Safety network
configurator

Installation disk (CD-ROM)

IBM PC/AT compatible

Windows 2000, Windows XP, Windows 7

WS02-CFSC1-E

Accessories

Appearance

Appearance description

Order code

Network router

Ethernet/IP - DeviceNet router

NE1A-EDR01

Programming console

CF-Card slot to store configuration

USB-Interface for maintenance

Touchscreen for easy troubleshooting

NE1A-HDY

Specifications

General specifications

DeviceNet communications power supply voltage

11 to 25 VDC
(supplied from communications connector)

Unit power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

I/O power supply voltage

Consumption
current

Communications power supply

24 VDC, 15 mA

Internal circuit power supply

24 VDC, 230 mA

Mounting method

35-mm DIN track

Ambient operating temperature

-10 to 55°C

Ambient storage temperature

-40 to 70°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

4.5 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.5 A max. per output

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.7 A max. per output (see note.)

Residual voltage

1.2 V max. between each output terminal and V1

ETIM for 231688 Relè (EC001449)

Nome caratteristicacategoria di arresto secondo IEC 60204 (EF007498)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaDC
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello a
Nome caratteristicatipo di sicurezza secondo IEC 61496-1 (EF004105)
Valore caratteristica1
Nome caratteristicaversione (EF000010)
Valore caratteristicaaltro
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicaWith approval for TÜV (EFDE0031)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di prossimità (EF007267)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaNo
Nome caratteristicacon funzione muting (EF004057)
Valore caratteristicaNo
Nome caratteristicaadatto per monitoraggio di valvole (EF007272)
Valore caratteristicaSì
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di sensori tattili (EF007271)
Valore caratteristicaSì
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di interruttori magnetici (EF007266)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di posizione (EF007270)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica8
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica90.4 mm
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99 mm
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica0
Nome caratteristicatensione di commutazione nominale (EF006706)
Valore caratteristica0.5 A
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica4
Nome caratteristicaprofondità (EF000049)
Valore caratteristica114.1 mm
Nome caratteristicatensione d'esercizio DC (EF008208)
Valore caratteristica20.4 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica20.4 V

DATASHEET - PDF

Titolo
Dimensione
Tipo
NE1A-SCPU01-V1 VER2,0 NE1ASCPU01V1VER20 NE1A0004R ne1a_brochure_it.pdf
1 Mbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
