Gli attuatori di muting F39-TGR-MCL-_ sono accessori “plug and play” per i sensori-di sicurezza-F3S-TGR-CL. La semplicità di cablaggio dell'intero sistema di muting è data dalle interfacce dei collegamenti che gestiscono tutte le connessioni necessarie.
• Sistemi attivo/attivo e attivo/passivo supportati
• Muting a forma di T e angolato tramite l'uso degli stessi componenti
• Sequenza sensori di muting selezionabili
• Staffe di montaggio preinstallate
• Cavi di collegamento precablati
• Supporto applicazioni di tipo 2 e 4
Modelli disponibili
Attuatori di muting (staffe di montaggio incluse)
Modello
Set trasmettitore + ricevitore attivo/attivo F39-TGR-MCL Solo ricevitore attivo/attivo F39-TGR-MCL-D Solo trasmettitore attivo/attivo F39-TGR-MCL-L Set ricetrasmettitore + catarifrangente attivo/passivo F39-TGR-MCL-R Solo ricetrasmettitore attivo/passivo F39-TGR-MCL-R-A Solo catarifrangente attivo/passivo F39-TGR-MCL-R-P
Interfacce collegamenti
Modello

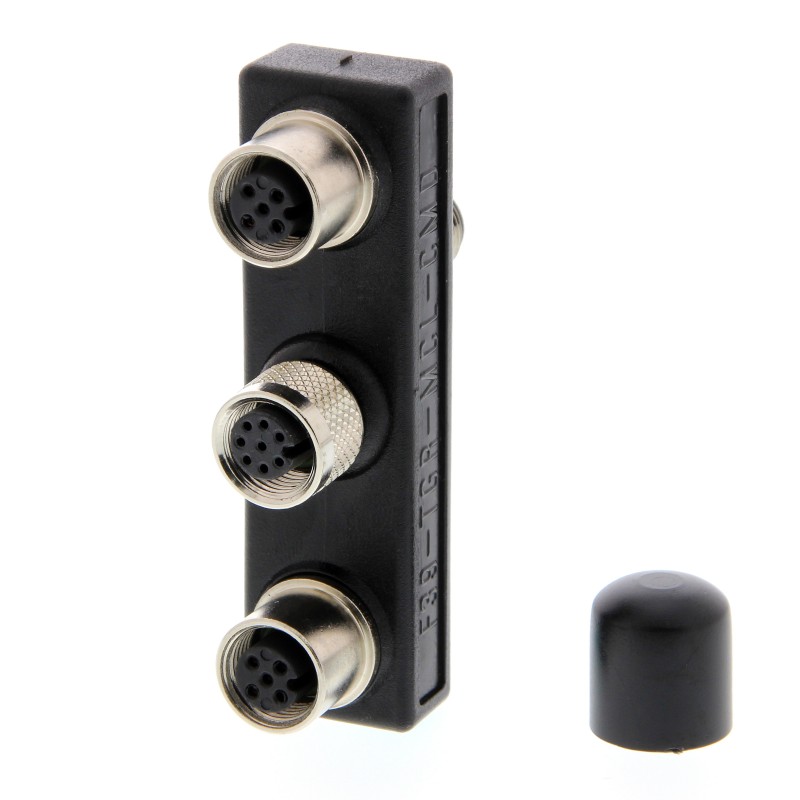

Interfaccia collegamenti per ricevitore e ricetrasmettitore F39-TGR-MCL-CMD Interfaccia collegamenti per trasmettitori F39-TGR-MCL-CML
Staffe di montaggio
Modello
Staffa di montaggio per un attuatore di muting F39-TGR-MCL-ST
Caratteristiche
Alimentazione 24 Vc.c. ± 20%
Assorbimento 5 W max (solo F39-TGR-MCL-_)
Temperatura ambiente Durante il funzionamento –10… +55°C (senza formazione di condensa)
Connettore cavo Lunghezza 30 cm precablato
RX M12 femmina a 5 pin
TX M12 femmina a 5 pin
Grado di protezione IP65
Distanza tra raggi con muting 250 mm
F39-TGR-MCL Dati ottici Sistema a sbarramento
Distanza di funzionamento 0… 7 m max. 0… 8,4 m
Sorgente luminosa LED a infrarossi, lunghezza d'onda 630 nm
F39-TGR-MCL-R Dati ottici Sistema a riflessione polarizzata con catarifrangente
Distanza di funzionamento 0… 4 m max. 0… 4,8 m
Sorgente luminosa LED a infrarossi, lunghezza d'onda 660 nm
Esempi di configurazione
Muting L, attivo/attivo
1) Sensore di sicurezza (ad esempio, F3S-TGR-CL4A-K2-500)
2) Attuatori di muting F39-TGR-MCL
3) Interfaccia collegamenti F39-TGR-MCL-CML
4) Interfaccia collegamenti F39-TGR-MCL-CMD
Muting L, attivo/passivo
1) Sensore di sicurezza (ad esempio, F3S-TGR-CL4A-K2C-500)
2) Attuatori di muting F39-TGR-MCL-R
3) Interfaccia collegamenti F39-TGR-MCL-CMD
1 1
3
2 4 2 3
