OMRONProdotti fuori produzione o bassa preventivoD4BS-5AFS 134591 OMRON Metallo 2NC PG13,5

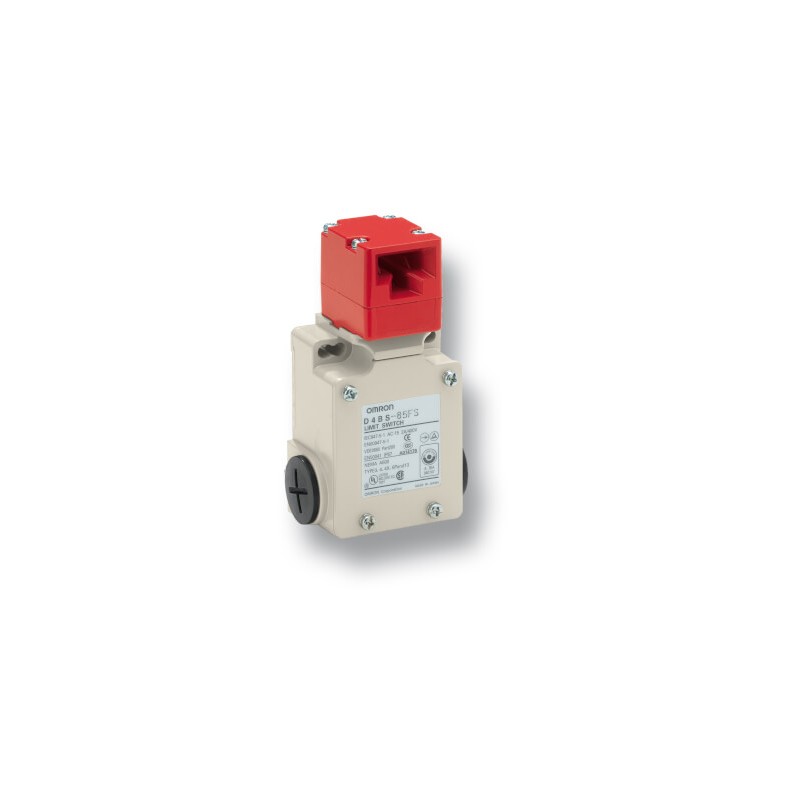

OMRON D4BS-5AFS 134591 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

D4BS-5AFS 134591 OMRON Metallo 2NC PG13,5

Riferimento: D4BS-5AFS

Codice: 134591

Produttore: OMRON

Descrizione:

Metallo 2NC PG13,5

Categorie:

  • OMRON > Prodotti fuori produzione o bassa preventivo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Caratteristiche

Finecorsa di sicurezza per ripari con custodia in metallo

La linea D4BS include modelli con due contatti 1NC/1NA. Sono disponibili diversi tipi di modelli bocchettone passacavo, come gli M20.

  • Resistente custodia in metallo
  • Configurazione con due contatti: 1NC/1NA o 2NC
  • Disponibili diversi tipi di passacavo
  • Contatti placcati oro standardizzati per un'affidabilità estrema
  • Applicabile per carichi standard e microcarichi

Ordering information

Switches

Type

Mounting direction

Conduit size

Order code

1NC/1NO (slow-action)

2NC (slow-action)

1-conduit

Front-side mounting

Pg13.5

D4BS-15FS

D4BS-1AFS

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4BS-K1

Vertical mounting


D4BS-K2

Adjustable mounting
(horizontal)


D4BS-K3

Specifications

Degree of protection1

IP67 (EN60947-5-1)

Durability2

Mechanical:1,000,000 operations min.
Electrical:500,000 operations min. (10 A at 250 VAC, resistive load)

Operating speed

0.1 m/s to 0.5 m/s

Operating frequency

30 operations/min max.

Rated frequency

50/60 Hz

Contact gap

2×2 mm min.

Direct opening force3

19.61 N min. (EN60947-5-1)

Direct opening travel3

20 mm min. (EN60947-5-1)

Full stroke

23 mm min.

Conventional enclosed thermal current (Ith)

20 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class I (with ground terminal)

Ambient temperature

Operating:-40 to 80°C (with no icing)

Note:The above values are initial values.

1.Although the switch box is protected from dust, oil, or water penetration, do not use the D4BS in places where dust, oil, water, or chemicals may penetrate through the key hole on the head, otherwise switch damage or malfunctioning may occur.

2.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. Contact your Omron sales representative for more detailed information on other operating environments.

3.These figures are minimum requirements for safe operation.

DATASHEET - PDF

Titolo
Dimensione
Tipo
D4BS-5AFS 134591 c094_d4bs_safety_door_switch_datasheet_it.pdf
995 Kbytes
PDF CATALOGO OMRON IT
69 Mbytes
