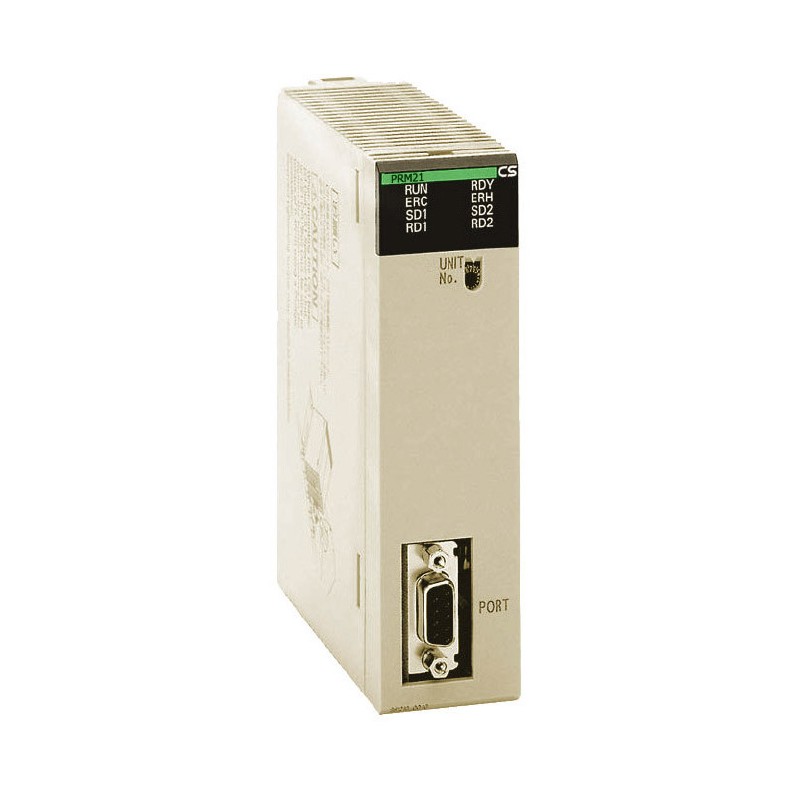

OMRON CS1W-PRM21 CS1W9013M CS1WPRM21 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

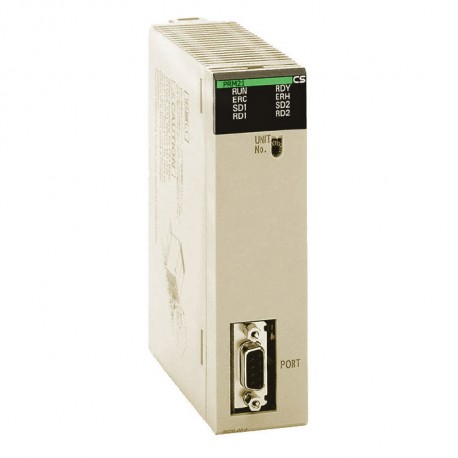

CS1W-PRM21 CS1W9013M CS1WPRM21 OMRON Modulo Master Profibus DP

Name: CS1W-PRM21 CS1W9013M CS1WPRM21 OMRON Modulo Master Profibus DP
Brand: OMRON
SKU: OMRCS1W9013M

Riferimento: CS1W-PRM21

Codice: CS1W9013M

Numero di catalogo: CS1WPRM21

Produttore: OMRON

Descrizione:

Modulo Master Profibus DP

Modulo master CJ1 per rete Profibus DP

Categorie:

sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
OMRON > Sistemi di controllo > CS1

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Caratteristiche ed info per ordinare

Ordering information

Type	Ports	Protocols	Unit class	Remarks	Connection type	Order code
Serial	2 × RS-232C	CompoWay/F, Host Link, NT link, Modbus, User-defined	CPU bus unit	-	9-pin D-Sub	CS1W-SCU21-V1
Serial	2 × RS-422/RS-485	CompoWay/F, Host Link, NT link, Modbus, User-defined	CPU bus unit	-	9-pin D-Sub	CS1W-SCU31-V1
Serial	2 × RS-232C	CompoWay/F, Host Link, NT link, Modbus, User-defined	CPU option board	-	9-pin D-Sub	CS1W-SCB21-V1
Serial	1 × RS-232C + 1 × RS-422/RS-485	CompoWay/F, Host Link, NT link, Modbus, User-defined	CPU option board	-	9-pin D-Sub	CS1W-SCB41-V1
GP-IB	Master/Slave selectable	GP-IB instrument communication	Special I/O unit	-	GP-IB	CS1W-GPI01
Ethernet	1 × 100 Base-Tx	UDP, TCP/IP, FTP server, SMTP (e-mail), SNTP (time adjust), FINS routing, socket service	CPU bus unit	-	RJ45	CS1W-ETN21
Controller link	2-wire twisted pair	Omron proprietary	CPU bus unit	-	2-wire screw + GND	CS1W-CLK23
	Optical HPCF			-	2 × HPCF connector	CS1W-CLK13
	Optical graded-index fiber			-	4 × ST connector	CS1W-CLK53
EtherNet/IP	1 × 100 Base-Tx	EtherNet/IP, UDP, TCP/IP, FTP server, SNTP, SNMP	CPU Bus unit	31 mm	RJ45	CS1W-EIP21
DeviceNet	1 × CAN	DeviceNet	CPU bus unit	-	5-p detachable	CS1W-DRM21-V1
CompoNet	4-wire, data + power to slaves (Master)	CompoNet (CIP-based)	Special I/O unit	-	4-p detachable IDC or screw	CS1W-CRM21
CompoBus/S	2-wire (Master)	Omron proprietary	Special I/O unit	-	2-wire screw + 2-wire power	CS1W-SRM21
PROFIBUS-DP	1 × RS-485 (Master)	DP, DPV1	CPU bus unit	-	9-pin D-Sub	CS1W-PRM21
CAN	1 × CAN	CANopen, User-defined	CPU bus unit	-	5-p detachable	CS1W-CORT21
PROFINET IO	1 × 100 Base-Tx PROFINET IO controller	FINS UDP	CPU bus unit	-	RJ45	CS1W-PNT21
PROFIBUS-DP	1 × RS-485 (Slave)	DP	C200H special I/O unit	C200H units cannot be used on CS1D systems	9-pin D-Sub	C200HW-PRT21

Accessories

Description	Connection type	Order code
RS-232C to RS-422/RS-485 signal converter. Mounts directly on serial port.	9-pin D-sub to screw clamp terminals	CJ1W-CIF11
Controller link PCI board with support software	PCI, wired CLK	3G8F7-CLK23-E
Controller link PCI board with support software	PCI, HPCF connectors	3G8F7-CLK13-E
Controller link PCI board with support software	PCI, ST connectors	3G8F7-CLK53-E
Controller link repeater unit (wire to wire)	Screw - Screw	CS1W-RPT01
Controller link repeater unit (wire to HPCF fiber)	Screw - HPCF connector	CS1W-RPT02
Controller link repeater unit (wire to graded-index glass fiber)	Screw - ST connector	CS1W-RPT03
PROFIBUS DP to RS-422/RS-485 Serial Gateway. User-configurable, with Omron protocols built-in.	9-pin D-sub to screw clamp terminals	PRT1-SCU11
PROFINET IO + ModBus/TCP to Modbus/RTU (RS-485) Gateway.	3 × RJ45 to screw clamp terminals	EJ1N-HFU-ETN

Note: For Ethernet Cables and Accessories, see page

Accessori

Ethernet cables and accessories

EtherCAT patch cables, improved shield

Shape	Connector 1	Connector 2	Material	Cable	Color	Length in cm												Order code
Shape	Connector 1	Connector 2	Material	Cable	Color	20	30	50	100	150	200	300	500	750	1000	1500	2000	Order code
	M12 straight	M12 straight	PVC	AWG22, 2 pairs	Black	–	–	⬛	⬛	–	⬛	⬛	⬛	–	⬛	–	–	XS5W-T421-[.]M2-SS
	M12 straight	RJ45	PVC	AWG22, 2 pairs	Black	–	–	⬛	⬛	–	⬛	⬛	⬛	–	⬛	–	–	XS5W-T421-[.]MC-SS

Note: For [.] fill in the 1-character length code.

Ethernet patch cables, standard RJ45 connectors

Shape	Connector 1	Connector 2	Material	Cable	Color	Length in cm												Order code
Shape	Connector 1	Connector 2	Material	Cable	Color	20	30	50	100	150	200	300	500	750	1000	1500	2000	Order code
	RJ45 std.	RJ45 std.	LSZH	Cat6a S/FTP 4 pairs	Blue	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	XS6W-6LSZH8SS[...]CM-B
	RJ45 std.	RJ45 std.	LSZH	Cat6a S/FTP 4 pairs	Yellow	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	XS6W-6LSZH8SS[...]CM-Y
	RJ45 std.	RJ45 std.	LSZH	Cat6a S/FTP 4 pairs	Green	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	XS6W-6LSZH8SS[...]CM-G
	RJ45 std.	RJ45 std.	PUR	Cat5e S/FTP 4 pairs	Green	–	–	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	⬛	XS6W-5PUR8SS[...]CM-G

Note: For [...] fill in the length in cm.

Ethernet patch cables, RJ45/M12 connectors

Shape	Connector 1	Connector 2	Material	Cable	Color	Length in cm								Order code
Shape	Connector 1	Connector 2	Material	Cable	Color	30	50	100	200	300	500	1000	1500	Order code
	RJ45	RJ45	PVC	Cat5e Shielded Quad	Light Blue	A	B	C	D	E	G	J	K	XS5W-T421-[.]MD-K
	M12 straight	M12 straight	PVC	Cat5e Shielded Quad	Light Blue	–	B	C	D	E	G	J	K	XS5W-T421-[.]M2-K
	M12 straight	RJ45	PVC	Cat5e Shielded Quad	Light Blue	A	B	C	D	E	G	J	K	XS5W-T421-[.]MC-K
	M12 angled	M12 angled	PVC	Cat5e Shielded Quad	Light Blue	–	B	C	D	E	G	J	K	XS5W-T422-[.]M2-K
	M12 angled	RJ45	PVC	Cat5e Shielded Quad	Light Blue	A	B	C	D	E	G	J	K	XS5W-T422-[.]MC-K

Note: For [.] fill in the 1-character length code.

Specifications

Item	XS6W-6LSZH8SS_CM-_	XS6W-5PUR8SS_CM-G
Rated current	1 A (at 50°C)
Withstand voltage	1,000 VDC for 60 s (leakage current: 1 mA max.)
Ambient operating temperature	−20 to 60°C	−40 to 85°C
Ambient storage temperature	−20 to 60°C	−40 to 85°C
Ambient installation temperature	0 to 50°C	−10 to 60°C
Protective structure	IP20	IP20

Accessories

Ethernet cables and accessories

Accessories

Type	Connector	Specification	Color	Length	Order code
Ethernet installation cable	none	CAT 5, SF/UTP, 4 × 2 × AWG 24/1 (solid core), Polyurethane (PUR)	Green	100 m	WM IE-5IC4x2xAWG24/1-PUR
Ethernet installation cable	none	CAT 5, SF/UTP, 4 × 2 × AWG 26/7 (stranded core), Polyurethane (PUR)	Green	100 m	WM IE-5CC4x2xAWG26/7-PUR
Ethernet socket	RJ45 socket	DIN-rail mount socket to terminate installation cable in the cabinet	Grey	60 × 17.5 × 67 mm	WM IE-TO-RJ45-FJ-B
Ethernet field-mount plugs	Metal RJ45	for AWG22 to AWG26	Chrome	52 mm	WM IE-PS-RJ45-FH-BK
Ethernet field-mount plugs	Plastic RJ45	for AWG22 to AWG24	Black	52 mm	XS6G-T421-1

Industrial switching hubs

Shape

Functions

Ports

Failure detection

Power supply voltage

Order code

Quality of Service (QoS):

EtherNet/IP control data priority

Failure detection:

Broadcast storm and LSI error detection
10/100BASE-TX, Auto-negotiation

–

24.0 VDC±5%

W4S1-03B

W4S1-05B

⬛

W4S1-05C

EtherCAT junction slave

Shape

Functions

Ports

Power supply voltage

Order code

Creation of star- and tree topologies
in EtherCAT networks.

Distributed Clock (DC) is supported.

20.4 to 28.8 VDC

(24 VDC –15% to 20%)

GX-JC03

GX-JC06

ETIM for 168023 Controllori logici programmabili (PLC) (EC001423)

Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)

Valore caratteristicasenza

Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)

Valore caratteristicalivello a

Nome caratteristicatipo di trasmissione dati (EF008225)

Valore caratteristicaaltro

Nome caratteristicaSIL secondo IEC 61508 (EF009889)

Valore caratteristicasenza

Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)

Valore caratteristicasenza

Nome caratteristicastandard radio UMTS (EF008525)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)

Valore caratteristicaSì

Nome caratteristicastandard radio GPRS (EF008523)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)

Valore caratteristicaNo

Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per SERCOS (EF006657)

Valore caratteristicaNo

Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)

Valore caratteristicaNo

Nome caratteristicalink IO master (EF007298)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo pour Modbus (EF003057)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per EIB (EF003055)

Valore caratteristicaNo

Nome caratteristicacapacità di ridondanza (EF003156)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per LON (EF003017)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per SUCONET (EF003060)

Valore caratteristicaNo

Nome caratteristicastandard radio Bluetooth (EF007178)

Valore caratteristicaNo

Nome caratteristicaadatto per funzioni di sicurezza (EF001597)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)

Valore caratteristicaNo

Nome caratteristicacon interfaccia ottica (EF003028)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per CAN (EF003053)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)

Valore caratteristicaNo

Nome caratteristicastandard radio WLAN 802.11 (EF007179)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)

Valore caratteristicaNo

Nome caratteristicastandard radio GSM (EF008524)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per ASI (EF003051)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)

Valore caratteristicaNo

Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)

Valore caratteristicaNo

Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)

Valore caratteristicaNo

Nome caratteristicacon separazione del potenziale (EF003272)

Valore caratteristicaNo

Nome caratteristicanumero di interfacce HW CAN (EF017563)

Valore caratteristica0

Nome caratteristicanumero di interfacce HW altre (EF003027)

Valore caratteristica1

Nome caratteristicanumero di interfacce HW parallele (EF003026)

Valore caratteristica0

Nome caratteristicanumero di interfacce PROFINET (EF006932)

Valore caratteristica0

Nome caratteristicavelocità di trasmissione (EF003271)

Valore caratteristica12000 kBit/s

Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)

Valore caratteristica0

Nome caratteristicanumero di interfacce HW USB (EF003025)

Valore caratteristica0

Nome caratteristicalarghezza (EF000008)

Valore caratteristica34.5 mm

Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)

Valore caratteristica0

Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)

Valore caratteristica0

Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)

Valore caratteristica0

Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)

Valore caratteristica0

Nome caratteristicaaltezza (EF000040)

Valore caratteristica130 mm

Nome caratteristicaprofondità (EF000049)

Valore caratteristica111.2 mm

Nome caratteristicanumero di interfacce HW wireless (EF006933)

Valore caratteristica0

DATASHEET - PDF

Titolo

Dimensione

Tipo

PDF CATALOGO OMRON AUTOMAZIONE IT

30 Mbytes

PDF CATALOGO OMRON IT

69 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5/5 .

— CHE 06/05/26, 10:33

Valutazione del cliente:

Prodotto:MTZ18-4VM DANFOSS REFRIGERATION Compress...

5/5 merci beaucoup

— sotitradim 29/11/25, 11:12

Valutazione del cliente:

Prodotto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...

4/5 a,azing to use it

— B rahul 04/10/25, 08:05

Valutazione del cliente:

Prodotto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
