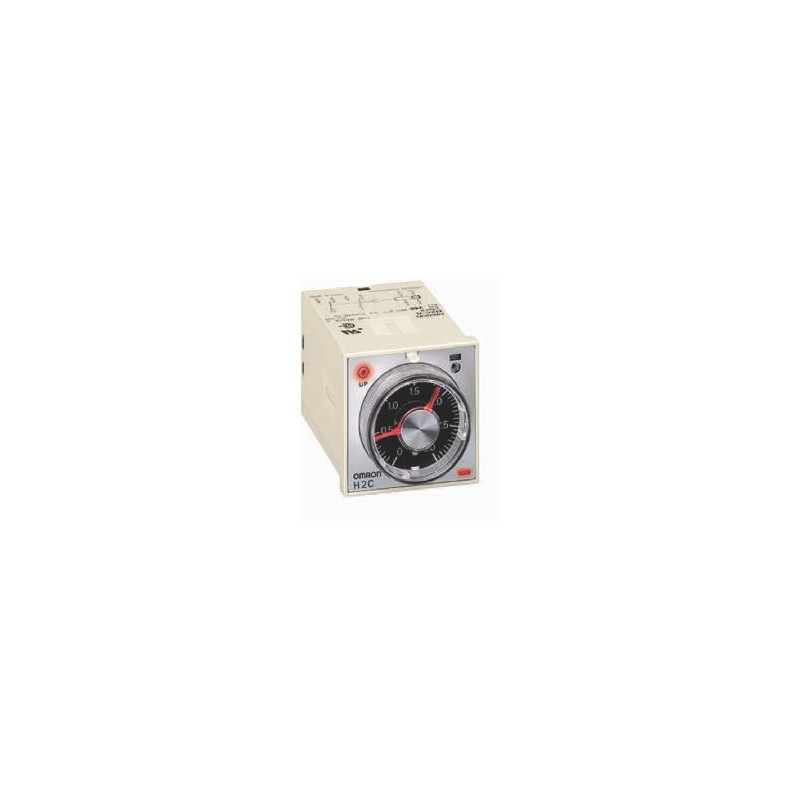

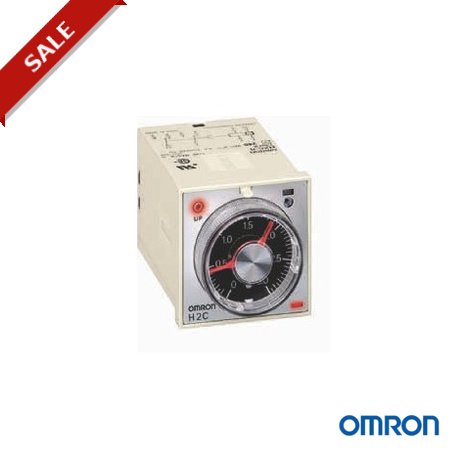

H2C Temporizzatori elettromeccanici
Temporizzatore multiscala a motore sincrono e formato DIN (48 x 48)
Questa serie di temporizzatori a motore offre numerose caratteristiche, quali ritardo all’eccitazione, misuratore di tempo, indicatore mobile e motore sincrono. Inoltre, l'indicatore LED indica funzionamento temporale, scala temporale e tensione nominale.
• Formato DIN 48 x 48 mm
• Montaggio: pannello frontale/a innesto/guida DIN
• Disponibili tutte le tensioni di alimentazione
• 0,2 s … 30 h
• Relè unipolare in deviazione, 6 A a 250 Vc.a.
Modelli disponibili
Funzionamento/sistema di riassetto
Collegamento interno Terminale Contatto ritardato
Contatto istantaneo
Codice scala di temporizzazione Modello
Ritardo all’eccitazione
Collegamento separato del motore
Zoccolo undecal SPDT
SPDT
1,25 s … 30 h
H2C-RSA 110 AC
con riassetto
e della frizione
(unipolare in (unipolare in
in 5 campi
H2C-RSA 220 AC
elettrico
Ritardo all’eccitazione
Collegamento separato del motore
deviazione)
Zoccolo undecal SPDT
deviazione)
SPDT
0,2 s … 6 h in 5 campi
0,5 s … 12 h in 5 campi
1,25 s … 30 h
H2C-RSA 24 AC H2C-RSB 110 AC H2C-RSB 220 AC H2C-RSB 24 AC H2C-RSC 110 AC H2C-RSC 220 AC H2C-RSC 24 AC H2C-SA 110 AC
con autoriassetto
e della frizione
(unipolare in (unipolare in
in 5 campi
H2C-SA 220 AC
deviazione)
deviazione)
0,2 s … 6 h in 5 campi
0,5 s … 12 h in 5 campi
H2C-SA 24 AC H2C-SB 110 AC H2C-SB 220 AC H2C-SB 24 AC H2C-SC 110 AC H2C-SC 220 AC H2C-SC 24 AC
Nota: Altre tensioni sono disponibili su richiesta
Accessori
Caratteristiche Modello
Tipo/caratteristiche Modello
Montaggio su guida DIN/
zoccolo per montaggio
Modello a 8 pin con protezione dai contatti accidentali
P2CF-08-E
Molletta di fissaggio (coppia) Per zoccoli PL08 e PL11 Y92H-1
Per zoccolo PF085A Y92H-2
frontequadro
Modello a 11 pin con protezione dai contatti accidentali
P2CF-11-E
Adattatore per montaggio a incasso
Y92F-30
Zoccolo per montaggio
retroquadro
Caratteristiche
8 pin, terminale a vite P3G-08
Undecal P3GA-11
Anello predisposizione tempo Y92A-Y1
Campo della tensione di esercizio
85 ... 110% della tensione di alimentazione nominale
Tensione di riassetto 10% max della tensione di alimentazione nominale
Tempo di riassetto Tempo di apertura alimentazione minimo: 0,5 s, Ampiezza impulso min.: 0,5 s
Uscite di controllo 6 A a 250 Vc.a., carico resistivo (cos  = 1)
Tipo di montaggio Montaggio frontequadro (ad eccezione dei modelli H2C-F/-FR), retroquadro o su guida DIN
Vita Meccanica: minimo 10.000.000 operazioni
Elettrica: minimo 500.000 operazioni
Vita del motore elettrico 20.000 h
Precisione del tempo di funzionamento
±0,5% del fondo scala max (±1% max a partire 0,2 … 6 s per la scala di temporizzazione codice B o 0,5 … 12 s per la scala di temporizzazione codice C)
Errore di predisposizione ±2% del fondo scala max
Tempo di riassetto massimo 0,5 s
Errore dovuto alle variazioni ±1% del fondo scala max
di tensione
Errore dovuto alle variazioni ±2% del fondo scala max
di temperatura
Temperatura ambiente Funzionamento: –10 … +50°C Colore della custodia Grigio chiaro (Munsell 5Y7/1) Classificazione IP IP 40 (superficie pannello) Dimensioni (in mm) (H x L x P) 48 x 48 x 77,5
