OMRONInterfaccia uomo-macchina SERIE NBNB5Q-TW00B NB5Q9003A NB5QTW00B,1 OMRON Terminale NB di 5,6"" TFT a Colori, 320 x 234

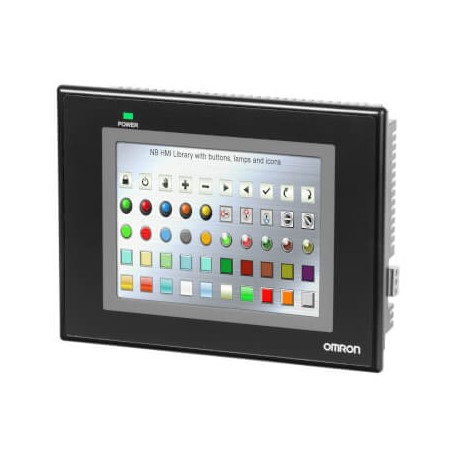

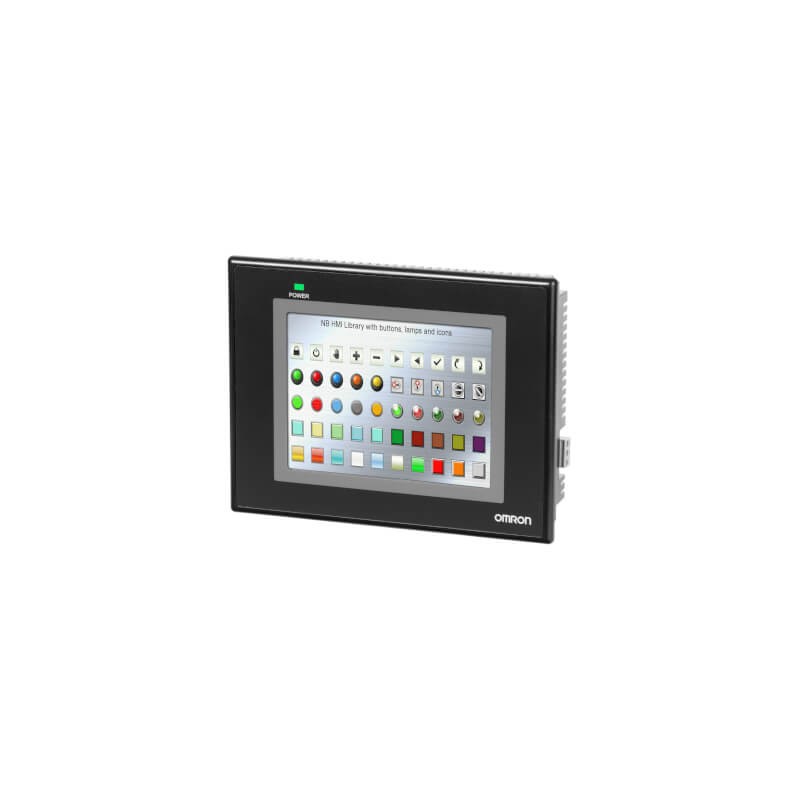

OMRON NB5Q-TW00B NB5Q9003A NB5QTW00B,1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NB5Q-TW00B NB5Q9003A NB5QTW00B,1 OMRON Terminale NB di 5,6"" TFT a Colori, 320 x 234

Riferimento: NB5Q-TW00B

Codice: NB5Q9003A

Numero di catalogo: NB5QTW00B,1

Produttore: OMRON

Descrizione:

Terminale NB di 5,6"" TFT a Colori, 320 x 234
Terminale TFT a colori NB da 5,6", 320 x 234
HMI touch screen, QVGA da 5,6 pollici (320 x 234 pixel), TFT a colori

Categorie:

  • sistemi di controllo industriali (PLC) > pannello grafico
  • OMRON > Interfaccia uomo-macchina > Serie NB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Specifiche

Screen diagonal5.6 in
Number of pixels, horizontal320
Number of pixels, vertical234
Type of displayTFT
Frame colorBlack
Number of Ethernet ports0
Number of USB ports2
Number of RS-232 ports2
Number of RS-422 ports1
Number of RS-485 ports1
Number of colors of the display65536
Number of grey-scales/blue-scales of display64
Degree of protection (IP), front sideIP65
Width of the front184.0 mm
Height of the front142 mm
Width of panel cutout172.4 mm
Height of panel cutout131 mm
Built-in depth46 mm
Product Weight (unpacked)950 g

Accessori

CP1W-CN221Cavo di programmazione USB, maschio/maschio, 1,8 m
XW2Z-200TCavo di collegamento terminali NT11/20/600/30/31/620/631 a PLC seriale 9 pin tipo CQM1 (2 m)
XW2Z-500TCavo di collegamento terminali NT11/20/600/30/31/620/631 a PLC seriale 9 pin tipo CQM1 (5 m)

ETIM for 392038 Controllori logici programmabili (PLC) (EC001412)

Nome caratteristicatipo di display (EF008244)
Valore caratteristicaTFT
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicatecnologia tattile (touch) (EF010884)
Valore caratteristicatouch resistivo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicarappresentazione dei valori del processo (output) possibile (EF003111)
Valore caratteristicaNo
Nome caratteristicacon interfacce SW (EF003121)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaSì
Nome caratteristicacon display a colori (EF003097)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicacon sistema di segnalazione (inclusi buffer e conferma) (EF003110)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicaoutput di stampa presente (EF003115)
Valore caratteristicaSì
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicacomponenti software aggiuntivi caricabili (EF003117)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)
Valore caratteristicaNo
Nome caratteristicacon ricette (EF003113)
Valore caratteristicaSì
Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicacon tastiera numerica (EF003105)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaSì
Nome caratteristicacon tastiera alfanumerica (EF003106)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)
Valore caratteristicaNo
Nome caratteristicainserimento dei valori del processo (input) possibile (EF003112)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)
Valore caratteristicaNo
Nome caratteristicacon indicatore di segnalazione (EF003109)
Valore caratteristicaSì
Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)
Valore caratteristicaNo
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicaaltezza del fronte (EF003652)
Valore caratteristica142 mm
Nome caratteristicalarghezza del fronte (EF003651)
Valore caratteristica184.0 mm
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica2
Nome caratteristicanumero di pixel verticali (EF003100)
Valore caratteristica234
Nome caratteristicanumero dei tasti con LED (EF009259)
Valore caratteristica0
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica46 mm
Nome caratteristicanumero dei tasti di sistema (EF009260)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicamemoria di progettazione utilizzabile/memoria utente (EF003108)
Valore caratteristica131072 kByte
Nome caratteristicanumero di colori del display (EF003098)
Valore caratteristica65536
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di tasti funzione programmabili (EF003103)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di livelli di grigio/blu del display (EF008515)
Valore caratteristica64
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica2
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica1
Nome caratteristicanumero di lingue online (EF003116)
Valore caratteristica8
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica1
Nome caratteristicanumero di livelli, protezione con password (EF003114)
Valore caratteristica16
Nome caratteristicanumero di pixel orizzontali (EF003099)
Valore caratteristica320
Nome caratteristicadiagonale schermo (EF002032)
Valore caratteristica5.6 inch
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica0 °C
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica20.4 V

DATASHEET - PDF

Titolo
Dimensione
Tipo
NB5Q-TW00B NB5QTW00B,1 NB5Q9003A IT_NB10W-TW01B.pdf
2 Mbytes
NB5Q-TW00B NB5QTW00B,1 NB5Q9003A v412_nb_series_hmi_datasheet_en.pdf
659 Kbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
