> OMRON>Interfaccia uomo-macchina >Serie NB>NB3Q-TW00B NB3Q9003D NB3QTW00B,1 OMRON Terminale NB di 3,5" TFT a Colori, 320 x 240
Prodotto precedente Prodotto successivo

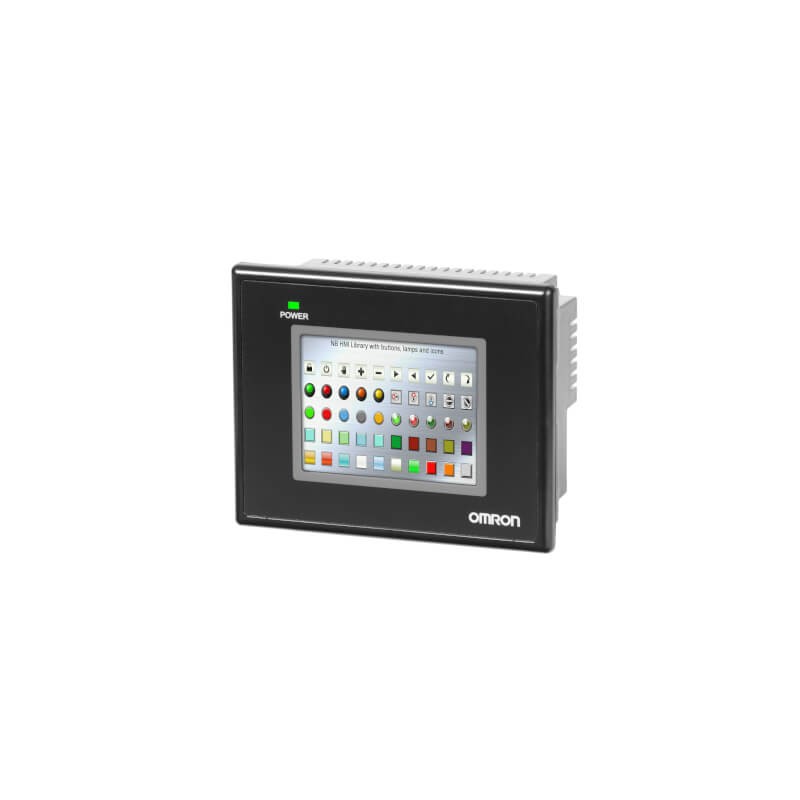

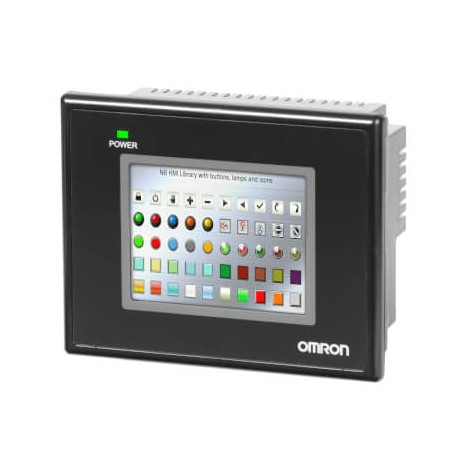

NB3Q-TW00B NB3Q9003D NB3QTW00B,1 OMRON Terminale NB di 3,5" TFT a Colori, 320 x 240 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NB3Q-TW00B NB3Q9003D NB3QTW00B,1 OMRON Terminale NB di 3,5" TFT a Colori, 320 x 240

NB3Q-TW00B

NB3Q9003D

NB3QTW00B,1

OMRON

Terminale NB di 3,5" TFT a Colori, 320 x 240

Terminale NB a colori TFT da 3,5", 320 x 240

TFT da 3,5", 65.536 colori, 320×240, host USB

Maggiori dettagli


sistemi di controllo industriali (PLC) > pannello grafico

Interfaccia uomo-macchina > Serie NB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Specifiche

Screen diagonal3.5 in
Number of pixels, horizontal320
Number of pixels, vertical240
Type of displayTFT
Frame colorBlack
Number of Ethernet ports0
Number of USB ports2
Number of RS-232 ports1
Number of RS-422 ports1
Number of RS-485 ports1
Number of colors of the display65536
Number of grey-scales/blue-scales of display64
Degree of protection (IP), front sideIP65
Width of the front129.8 mm
Height of the front103.8 mm
Width of panel cutout119 mm
Height of panel cutout93 mm
Built-in depth52.8 mm
Product Weight (unpacked)480 g

Accessori

CP1W-CN221Cavo di programmazione USB, maschio/maschio, 1,8 m
NB3Q-KBA04Pellicole protettive per NB3Q - 5 fogli
XW2Z-200TCavo di collegamento terminali NT11/20/600/30/31/620/631 a PLC seriale 9 pin tipo CQM1 (2 m)
XW2Z-500TCavo di collegamento terminali NT11/20/600/30/31/620/631 a PLC seriale 9 pin tipo CQM1 (5 m)

ETIM for 392036 Controllori logici programmabili (PLC) (EC001412)
Caratteristica Valore
tipo di display (EF008244) TFT
tipo di tensione di alimentazione (EF002991) DC
grado di protezione (IP), lato frontale (EF003118) IP65
tecnologia tattile (touch) (EF010884) touch resistivo
standard radio UMTS (EF008525) No
supporta il protocollo per EtherCAT (EF017564) No
rappresentazione dei valori del processo (output) possibile (EF003111) No
con interfacce SW (EF003121) Sì
supporta il protocollo per altri sistemi bus (EF003062) Sì
con display a colori (EF003097) Sì
supporta il protocollo per SERCOS (EF006657) No
link IO master (EF007298) No
supporta il protocollo per EIB (EF003055) No
con sistema di segnalazione (inclusi buffer e conferma) (EF003110) Sì
supporta il protocollo per LON (EF003017) No
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per EtherNet/IP (EF007521) No
output di stampa presente (EF003115) Sì
standard radio GSM (EF008524) No
componenti software aggiuntivi caricabili (EF003117) Sì
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per Data-Highway (EF003058) No
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per DeviceNet (EF003059) No
montaggio su guida portante possibile (EF003972) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
certificato per area pericolosa UL classe III (EF017627) No
supporta il protocollo per PROFIBUS (EF003052) No
standard radio GPRS (EF008523) No
certificato per area pericolosa UL classe II (EF017625) No
con ricette (EF003113) Sì
certificato per area pericolosa UL classe I (EF017622) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per TCP/IP (EF003050) No
montaggio a parete/diretto possibile (EF007020) No
con tastiera numerica (EF003105) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo pour Modbus (EF003057) Sì
con tastiera alfanumerica (EF003106) No
certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) No
supporta il protocollo per PROFINET CBA (EF007524) No
certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) No
standard radio Bluetooth (EF007178) No
adatto per funzioni di sicurezza (EF001597) No
certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) No
inserimento dei valori del processo (input) possibile (EF003112) Sì
supporta il protocollo per CAN (EF003053) No
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
standard radio WLAN 802.11 (EF007179) No
certificato per area pericolosa UL gruppo A (acetilene) (EF017632) No
certificato per area pericolosa UL divisione 2 (EF017629) No
con indicatore di segnalazione (EF003109) Sì
certificato per area pericolosa UL divisione 1 (EF017628) No
certificato per area pericolosa UL gruppo D (propano) (EF017636) No
supporta il protocollo per ASI (EF003051) No
certificato per area pericolosa UL gruppo C (etilene) (EF017635) No
certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) No
numero di interfacce HW altre (EF003027) 0
numero di interfacce PROFINET (EF006932) 0
altezza del fronte (EF003652) 103.8 mm
larghezza del fronte (EF003651) 129.8 mm
numero di interfacce HW USB (EF003025) 2
numero di pixel verticali (EF003100) 240
numero dei tasti con LED (EF009259) 0
profondità di montaggio (EF000218) 52.8 mm
numero dei tasti di sistema (EF009260) 0
numero di interfacce HW seriali TTY (EF003024) 0
memoria di progettazione utilizzabile/memoria utente (EF003108) 131072 kByte
numero di colori del display (EF003098) 65536
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW parallele (EF003026) 0
numero di tasti funzione programmabili (EF003103) 0
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di livelli di grigio/blu del display (EF008515) 64
numero di interfacce HW seriali RS232 (EF003021) 1
numero di interfacce HW seriali RS422 (EF003022) 1
numero di lingue online (EF003116) 8
numero di interfacce HW seriali RS485 (EF003023) 1
numero di livelli, protezione con password (EF003114) 16
numero di pixel orizzontali (EF003099) 320
diagonale schermo (EF002032) 3.5 inch
temperatura d'esercizio (EF002393) 0 °C
tensione di alimentazione DC (EF007534) 20.4 V

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
NB3Q-TW00B NB3QTW00B,1 NB3Q9003D IT_NB10W-TW01B.pdf 2 Mbytes NB3Q-TW00B NB3QTW00B,1 NB3Q9003D IT_NB10W-TW01B.pdf
NB3Q-TW00B NB3QTW00B,1 NB3Q9003D v412_nb_series_hmi_datasheet_en.pdf 659 Kbytes NB3Q-TW00B NB3QTW00B,1 NB3Q9003D IT_NB10W-TW01B.pdf
