> OMRON>Relè industriali >MK-I/-S>MKS2PI 6VDC MKSN8411M MKS2PIDC6BYOMZ OMRON DPDT 10A Indic. pulsante meccanico-test
ANUNCIAR
Prodotto precedente Prodotto successivo

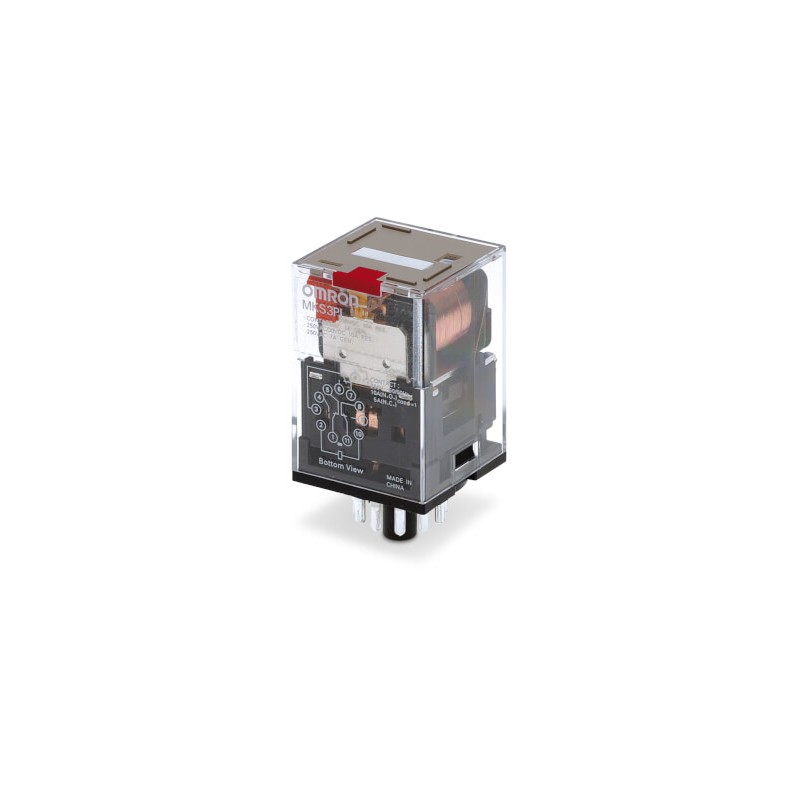

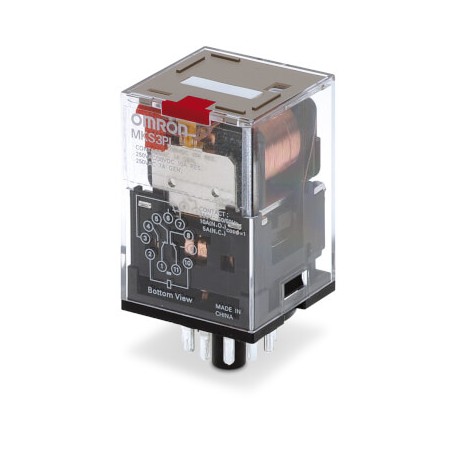

MKS2PI 6VDC MKSN8411M MKS2PIDC6BYOMZ OMRON DPDT 10A Indic. pulsante meccanico-test Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MKS2PI 6VDC MKSN8411M MKS2PIDC6BYOMZ OMRON DPDT 10A Indic. pulsante meccanico-test

MKS2PI 6VDC

MKSN8411M

MKS2PIDC6BYOMZ

OMRON

20

DPDT 10A Indic. pulsante meccanico-test

DPDT 10A Indic. Test meccanico a pulsante

2 contatti in scambio, 10 A/250 Vc.a., octal, indicatore meccanico e pulsante di provA

Maggiori dettagli


relè > relè di commutazione

Relè industriali > MK-I/-S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $265.02
Prezzo unitario: $13.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Caratteristiche

Relè per impieghi generali di massima affidabilità

Da quasi 50 anni sul mercato, la serie MK(S) ha sempre dimostrato la massima affidabilità nelle diverse applicazioni. MK-S è dotato di un pulsante di prova bloccabile che consente le stesse funzioni e operazioni già presenti nelle famiglie MY(S) e G2R(S).

  • Tipi di contatto: bipolare in deviazione a 8 pin DPDT e tripolare in deviazione a 11 pin
  • Corrente di commutazione fino a 10 A
  • Pulsante di prova bloccabile per una verifica agevole
  • Temperatura di lavoro: -40… 60°C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.


ETIM for 376687 Relè (EC001437)
Caratteristica Valore
tipo di contatto di commutazione (EF003358) altro
tipo di collegamento elettrico (EF003961) altro
apparecchio completo con base (EF003359) No
numero di contatti invertitori (EF008257) 2
numero di contatti di chiusura (EF008256) 0
larghezza (EF000008) 34.5 mm
numero di contatti di riposo (EF008255) 0
altezza (EF000040) 34.5 mm
profondità (EF000049) 52.5 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
MKS2PI 6VDC MKS2PIDC6BYOMZ MKSN8411M j168_mk_s_general_purpose_relays_datasheet_it.pdf 2 Mbytes MKS2PI 6VDC MKS2PIDC6BYOMZ MKSN8411M j168_mk_s_general_purpose_relays_datasheet_it.pdf
