OMRONSicurezza G9SXG9SX-EX401-RC DC24 G9SX6006F G9SXEX401RCDC24,1 OMRON Modulo di espansione 4PST-NO, 22.5 mm 24vdc

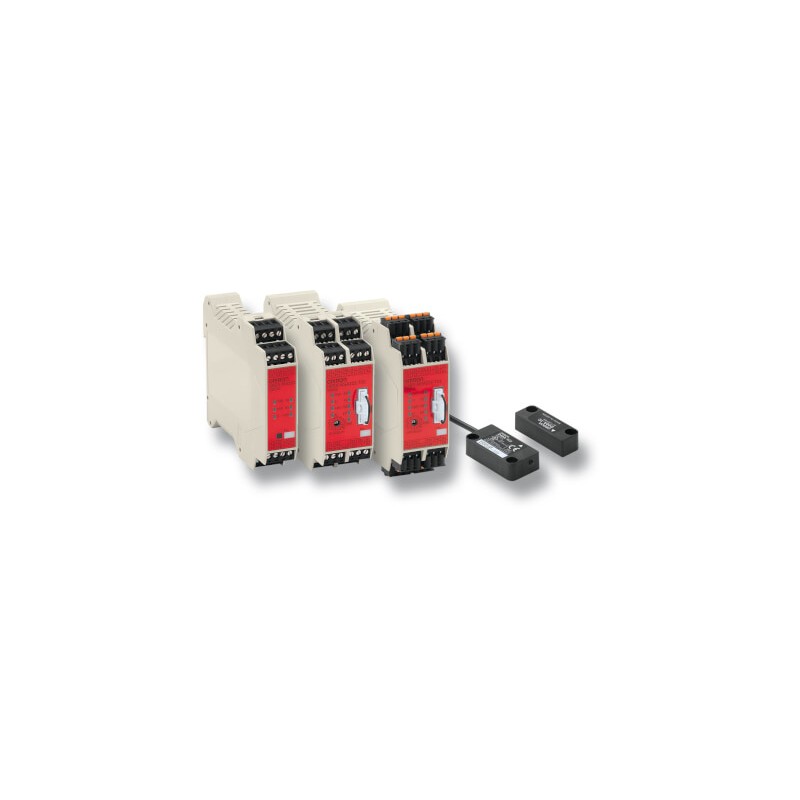

OMRON G9SX-EX401-RC DC24 G9SX6006F G9SXEX401RCDC24.1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

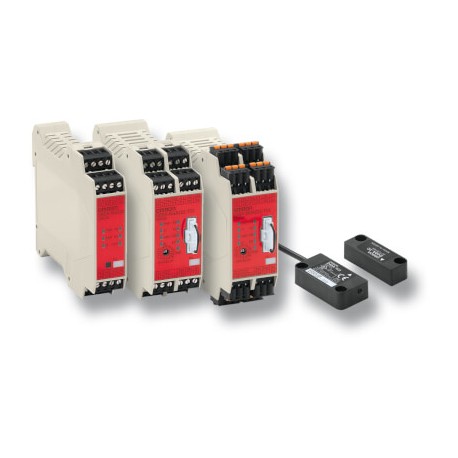

G9SX-EX401-RC DC24 G9SX6006F G9SXEX401RCDC24,1 OMRON Modulo di espansione 4PST-NO, 22.5 mm 24vdc

Riferimento: G9SX-EX401-RC DC24

Codice: G9SX6006F

Numero di catalogo: G9SXEX401RCDC24.1

Produttore: OMRON

Descrizione:

Modulo di espansione 4PST-NO, 22.5 mm 24vdc
Modulo di espansione 4PST-NO 22,5 mm 24 V CC
Espansione per serie G9SX, 4 NO, 1 uscita PNP aux, terminali a molla, alim. 24Vc.c

Categorie:

  • relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
  • OMRON > Sicurezza > G9SX

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 226,99 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Modulo di sicurezza flessibile

I moduli della famiglia G9SX possono essere collegati mediante una funzione logica "AND" per implementare l'arresto parziale e/o globale di una macchina. La manutenzione è facilitata grazie alla presenza di uscite statiche, alla dettagliata diagnosi LED e ai segnali di retroazione intelligente. La linea è completata da moduli di espansione temporizzati di sicurezza.

  • Segmentazione chiara e trasparente delle funzioni di sicurezza tramite l'esclusivo collegamento "AND"
  • Disponibilità di uscite statiche per una lunga vita di esercizio e uscite a relè in moduli di espansione
  • Estrema facilità di diagnosi grazie alle numerose segnalazioni LED
  • Semplicità di manutenzione grazie ai segnali di retroazione
  • Categoria 4 in base a EN954-1 e SIL 3 in base a EN 61508

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input
channels

Max. OFF-delay time1

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

3 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD322-T15-RT

Cage clamp terminals

G9SX-AD322-T15-RC

2 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD-322-T150-RT

Cage clamp terminals

G9SX-AD-322-T150-RC

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T15-RT

Cage clamp terminals

G9SX-ADA-222-T15-RC

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T150-RT

Cage clamp terminals

G9SX-ADA-222-T150-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input
channels

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

2 P channel MOS FET transistor output

-

2 PNP transistor
output

1 or 2 channels

24 VDC

Screw terminals

G9SX-BC202-RT

Cage clamp terminals

G9SX-BC202-RC

Expansion unit

Safety outputs

Auxiliary outputs

OFF-delay time

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

4 PST-NO (contact)

-

2 (solid state) PNP
transistor outputs

-

24 VDC

Screw terminals

G9SX-EX401-RT

Cage clamp terminals

G9SX-EX401-RC

-

4 PST-NO (contact)

Synchronized with
G9S-X-AD - unit

Screw terminals

G9SX-EX041-T-RT

Cage clamp terminals

G9SX-EX041-T-RC

Specifications

Power input

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Rated supply voltage

20.4 to 26.4 VDC (24 VDC -15% +10%)

Inputs

Item

G9SX-AD_

G9SX-BC202-_

Safety input

Operating voltage: 20.4 VDC to 26.4 VDC,
internal impedance: Approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-AD_

G9SX-BC202-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current:Using 2 outputs or less: 1 A DC max.

Using 3 outputs or more: 0.8 A DC max.

P channel MOS FET transistor output

Load current:Using 1 output: 1 A DC max.

Using 2 outputs: 0.8 A DC max.

Auxiliary output

PNP transistor output
Load current: 100 mA max.

Expansion unit

Item

G9SX-EX-_

Rated load

250 VAC, 3A/30 VDC, 3A (resistive load)

Rated carry current

3 A

Maximum switching voltage

250 VAC, 125 VDC

Characteristics

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Operating time (OFF to ON state)

50 ms max. (Safety input: ON)

100 ms max. (Logical AND connection input: ON)

50 ms max. (Safety input: ON)

30 ms max.

Response time (ON to OFF state)

15 ms max.

10 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

5,000,000 cycles min.

Ambient temperature

-10°C +55°C (with no icing or condensation)

1.The OFF-delay time can be set in 16 steps as follows: T15: 0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15 s, T150: 0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150 s.

ETIM for 353681 Relè (EC001449)

Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicaversione (EF000010)
Valore caratteristicaapparecchio per ampliamento
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a molla
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristica3
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicaWith approval for TÜV (EFDE0031)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di prossimità (EF007267)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaNo
Nome caratteristicacon funzione muting (EF004057)
Valore caratteristicaNo
Nome caratteristicaadatto per monitoraggio di valvole (EF007272)
Valore caratteristicaSì
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di sensori tattili (EF007271)
Valore caratteristicaSì
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di interruttori magnetici (EF007266)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di posizione (EF007270)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica100 mm
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica4
Nome caratteristicatensione di commutazione nominale (EF006706)
Valore caratteristica3 A
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica1
Nome caratteristicaprofondità (EF000049)
Valore caratteristica115 mm
Nome caratteristicatensione d'esercizio DC (EF008208)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio AC 50 Hz (EF008206)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica20.4 V
Nome caratteristicatensione d'esercizio AC 60 Hz (EF008207)
Valore caratteristica0 V
