OMRONSicurezza G9SA/BG9SA-321-T30 AC100-240 G9SA6016F G9SA321T30AC100240,1 OMRON Modulo di protezione 3PST-NA SPST-NC DPST-NA Tem..

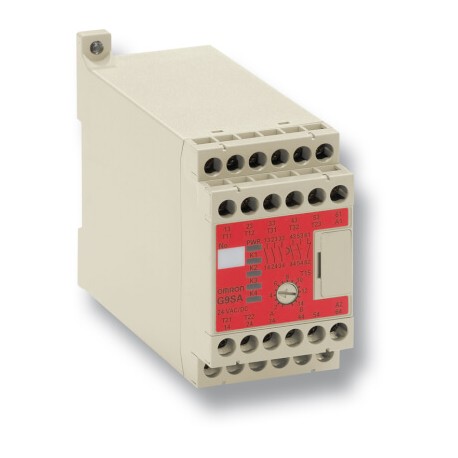

OMRON G9SA-321-T30 AC100-240 G9SA6016F G9SA321T30AC100240.1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

G9SA-321-T30 AC100-240 G9SA6016F G9SA321T30AC100240,1 OMRON Modulo di protezione 3PST-NA SPST-NC DPST-NA Tem..

Riferimento: G9SA-321-T30 AC100-240

Codice: G9SA6016F

Numero di catalogo: G9SA321T30AC100240.1

Produttore: OMRON

Descrizione:

Modulo di protezione 3PST-NA SPST-NC DPST-NA Temp. OFF 30s 100-240vac
Modulo di sicurezza 3PST-NA SPST-NC DPST-NA Temp. OFF 30s 100-240Vac
Modulo di sicurezza, 100-240 Vac, 1 o 2 canali, 3NO + 2NO ritardato max 30 s + 1NC 5A/250 Vac.

Categorie:

  • relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
  • OMRON > Sicurezza > G9SA/B

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 358,13 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Unità di sicurezza a relè espandibile

La famiglia G9SA offre una gamma completa di unità di sicurezza a relè compatte ed espandibili. Sono disponibili moduli temporizzati con ritardo alla diseccitazione e una unità di controllo a due mani. Semplice espansione dei contatti di sicurezza tramite la connessione frontale.

  • Custodia con larghezza 45 mm; moduli di espansione con larghezza 17,5 mm
  • Moduli temporizzati con ritardo alla diseccitazione
  • Semplicità di collegamento dei moduli di espansione
  • Certificazione fino a PLe secondo EN ISO 13849-1 a seconda dell'applicazione

Ordering information

Emergency-stop units

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-301

100 to 240 VAC

5PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-501

100 to 240 VAC

Emergency-stop OFF-delay units

Main contacts

OFF-delay contacts

Auxiliary

contact

Number of

input channels

OFF-delay time

Rated voltage

Order code

3PST-NO

DPST-NO

SPST-NC

1 channel or
2 channels
possible

7.5 s

24 VAC/VDC

G9SA-321-T075

100 to 240 VAC

15 s

24 VAC/VDC

G9SA-321-T15

100 to 240 VAC

30 s

24 VAC/VDC

G9SA-321-T30

100 to 240 VAC

Two-hand controller

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

2 channels

24 VAC/VDC

G9SA-TH301

100 to 240 VAC

Expansion unit

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contacts

Auxiliary contact

Category

Order code

3PST-NO

SPST-NC

4

G9SA-EX301

Expansion units with OFF-delay outputs

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contact form

Auxiliary contact

OFF-delay time

Order code

3PST-NO

SPST-NC

7.5 s

G9SA-EX031-T075

15 s

G9SA-EX031-T15

30 s

G9SA-EX031-T30

Specifications

Power input

Item

G9SA-301/TH301 / G9SA-501 / G9SA-321-T_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24 VDC
100 to 240 VAC:100 to 240 VAC, 50/60 Hz

Operating voltage range

85 to 110% of rated power supply voltage

Inputs

Item

G9SA-301/321-T_/TH301

G9SA-501

Input current

40 mA max.

60 mA max.

Contacts

Item

G9SA-301/501/321-T_/TH301/EX301/EX031-T_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SA-301/TH301 / G9SA-501/321-T_ / G9SA-EX301/EX031-T_

Operating time

30 ms max. (not including bounce time)

Response time1

10 ms max. (not including bounce time)

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissible load
(reference value)

5 VDC, 1 mA

Ambient temperature

Operating:-25 to 55°C (with no icing or condensation)
Storage:-25 to 85°C (with no icing or condensation)

1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 347777 Relè (EC001449)

Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicaversione (EF000010)
Valore caratteristicaapparecchio base
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicaa un canale oppure uno e due canali
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaAC
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica1
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica2
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica45 mm
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica76 mm
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica3
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica0
Nome caratteristicaprofondità (EF000049)
Valore caratteristica111 mm
Nome caratteristicatensione di alimentazione AC 50 Hz (EF007532)
Valore caratteristica85 V
Nome caratteristicaritardo di caduta (EF001129)
Valore caratteristica2 s
Nome caratteristicatensione di alimentazione AC 60 Hz (EF007533)
Valore caratteristica85 V
