OMRONSicurezza G7SG7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 OMRON Relè di Sicurezza 3PST-NA SPST-NC 4 poli 6A 21Vcc

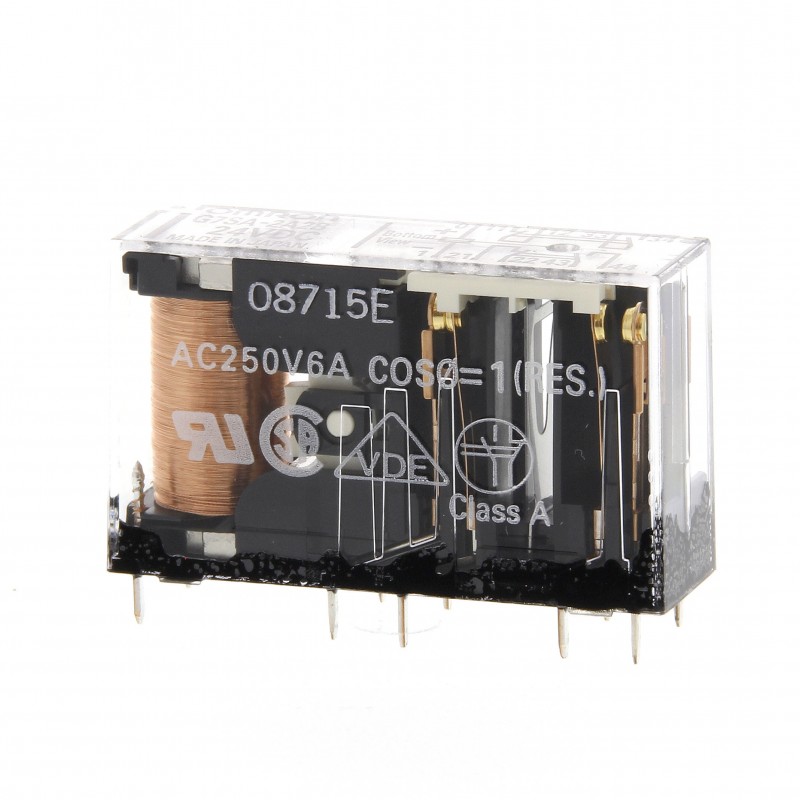

OMRON G7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

G7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 OMRON Relè di Sicurezza 3PST-NA SPST-NC 4 poli 6A 21Vcc

Riferimento: G7SA-3A1B 21VDC

Codice: G7SA0016G

Numero di catalogo: G7SA3A1BDC21

Produttore: OMRON

Descrizione:

Relè di Sicurezza 3PST-NA SPST-NC 4 poli 6A 21Vcc
Inoltro di sicurezza 3PST-NA SPST-NC 4 poli 6A 21Vcc
Safety relay, plug-in, 3PST-NO, SPST-NC, 6 A, forcibly-guided contacts, 21 VDC

Categorie:

  • relè > relè di commutazione
  • OMRON > Sicurezza > G7S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 660,78 €

Prezzo unitario: 33,039 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

  • Contatti a guida forzata
  • Conforme a EN 50205
  • 6 A a 240 Vc.a. e 6 A a 24 Vc.c. per carichi resistivi
  • Materiale isolante rinforzato tra gli ingressi, le uscite e tra i poli
  • Disponibili relè a 4 e 6 poli
  • Disponibilità di zoccoli con tecnologia Push-In Plus

Caratteristiche ed info per ordinare

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

4 poles

3PST-NO, SPST-NC

24 VDC1

G7SA-3A1B

DPST-NO, DPST-NC

G7SA-2A2B

6 poles

5PST-NO, SPST-NC

G7SA-5A1B

4PST-NO, DPST-NC

G7SA-4A2B

3PST-NO, 3PST-NC

G7SA-3A3B

Sockets

Mounting

Terminal type

LED indicator

Poles

Coil rated voltage

Order code

Front-
mounting

Push-In Plus terminals

Yes

4 poles

24 VDC

P7SA-10F-ND-PU

6 poles

P7SA-14F-ND-PU

Screw terminals

Yes

4 poles

P7SA-10F-ND

6 poles

P7SA-14F-ND

No

4 poles

−

P7SA-10F

6 poles

P7SA-14F

Back-
mounting

PCB terminals

No

4 poles

−

P7SA-10P

6 poles

P7SA-14P

Specifications

Coil

Rated voltage

Rated current

Coil resistance

Must-operate voltage

Must-release voltage

Max. voltage

Power consumption

24 VDC

4 poles: 15 mA

6 poles: 20.8 mA

4 poles: 1,600 Ω
6 poles: 1,152 Ω

75% max. (V)

10% min. (V)

110% (V)

4 poles: Approx. 360 mW
6 poles: Approx. 500 mW

Note: Refer to datasheet for details

Contacts

Load

Resistive load (cosφ= 1)

Rated load

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

6 A

Max. switching voltage

250 VAC, 125 VDC

Max. switching current

6 A

Max. switching capacity (reference value)

1,500 VA, 180 W

Relays with forcibly guided contacts

Contact resistance

100 mΩ max. (The contact resistance was measured with 1 A at 5 VDC using the voltage-drop method.)

Operating time2

20 ms max.

Response time1

10 ms max.
(The response time is the time it takes for the normally open contacts to open after the coil voltage is turned OFF.)

Release time1

20 ms max.

Insulation resistance

100 MΩ min. (at 500 VDC) (The insulation resistance was measured with a 500 VDC megger at the same places that the dielectric strength was
measured.)

Dielectric strength34

Between coil contacts/different poles: 4,000 VAC, 50/60 Hz for 1 min
(2,500 VAC between poles 3-4 in 4-pole Relays or poles 3-5, 4-6, and 5-6 in 6-pole Relays.)

Between contacts of same polarity: 1,500 VAC, 50/60 Hz for 1 min

Durability

Mechanical

10,000,000 operations min. (at approx. 36,000 operations/hr)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/hr)

Min. permissible load5

5 VDC, 1 mA (reference value)

Ambient temperature6

Operating: −40 to 85°C (with no icing or condensation)

Ambient humidity

Operating: 35 to 85%

Approved standards

EN61810-1 (IEC61810-1), EN50205, UL508, CSA22.2 No. 14

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.12 VDC, 21 VDC, 48 VDC are available on request.
2.These times were measured at the rated voltage and an ambient temperature of 23°C. Contact bounce time is not included.
3.Pole 3 refers to terminals 31-32 or 33-34, pole 4 refers to terminals 43-44, pole 5 refers to terminals 53-54, and pole 6 refers to terminals 63-64.
4.When using a P7SA socket, the dielectric strength between coil contacts/different poles is 2,500 VAC, 50/60 Hz for 1 min.
5.Min. permissible load is for a switching frequency of 300 operations/min.
6.When operating at a temperature between 70°C and 85°C, reduce the rated carry current (6 A at 70°C or less) by 0.1 A for each degree above 70°C.

ETIM for 177283 Relè (EC001437)

Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaoro
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltro
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaSì
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica3
Nome caratteristicalarghezza (EF000008)
Valore caratteristica13 mm
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica1
Nome caratteristicaaltezza (EF000040)
Valore caratteristica24 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica40 mm
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica6 A
Nome caratteristicatensione d'esercizio DC (EF008208)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica15.8 V
Nome caratteristicatensione d'esercizio AC 50 Hz (EF008206)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio AC 60 Hz (EF008207)
Valore caratteristica0 V
