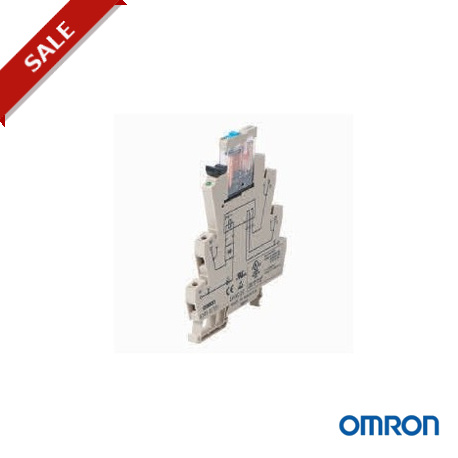

G2RV-SL501 24VAC/VDC
392425
G2RV8028G
OMRON
1
Disponibile Invio oggi
SPDT Relè 6A Morsettiera+Base Push-24vac/dc, con il test del terminale
relè > relè di commutazione
Relè industriali > G2RV
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
G2RV Relè d'interfaccia
L'unico vero relè industriale da 6 mm
Progettati ex-novo anziché adattati dai relè PCB, i G2RV di Omron sono i primi relè
industriali sottili introdotti sul mercato. Ne consegue che la serie G2RV offre notevoli vantaggi ai produttori di macchine e quadri di controllo. Con una larghezza di soli 6 mm, il relè è ideale per apparecchiature e pannelli compatti, pur offrendo la lunga
durata e l'affidabilità richieste dalle applicazioni industriali.
• Disponibili modelli con interruttore di test bloccabile
• Pin a innesto grandi – Collegamento eccellente
• LED/indicatore meccanico di funzionamento – Funzione di controllo
• Custodia trasparente – Condizione di controllo
• Profilo sottile – Minore ingombro
• A innesto rapido/accessori – Facilità di cablaggio
• Ingresso speciale con placcatura oro dei contatti
• Compatibile con G3RV
Modelli disponibili
Relè Tensione di ingresso Modello
Terminali a vite Terminali a innesto rapido
Tipo standard senza interruttore di test bloccabile 12 Vc.c. G2RV-SL700 DC12 G2RV-SL500 DC12
24 Vc.c. G2RV-SL700 DC24 G2RV-SL500 DC24
24 Vc.a./Vc.c. G2RV-SL700 AC/DC24 G2RV-SL500 AC/DC24
48 Vc.a/Vc.c. G2RV-SL700 AC/DC48 G2RV-SL500 AC/DC48
110 Vc.a. G2RV-SL700 AC110 G2RV-SL500 AC110
230 Vc.a. G2RV-SL700 AC230 G2RV-SL500 AC230
Tipo standard con interruttore di test bloccabile 24 Vc.c. G2RV-SL701 DC24 G2RV-SL501 DC24
24 Vc.a./Vc.c. G2RV-SL701 AC/DC24 G2RV-SL501 AC/DC24
Tipo di ingresso 12 Vc.c. G2RV-SL700-AP DC12 G2RV-SL500-AP DC12
24 Vc.c. G2RV-SL700-AP DC24 G2RV-SL500-AP DC24
24 Vc.a./Vc.c. G2RV-SL700-AP AC/DC24 G2RV-SL500-AP AC/DC24
48 Vc.a/Vc.c. G2RV-SL700-AP AC/DC48 G2RV-SL500-AP AC/DC48
110 Vc.a. G2RV-SL700-AP AC110 G2RV-SL500-AP AC110
230 Vc.a. G2RV-SL700-AP AC230 G2RV-SL500-AP AC230
Accessori
Tipo Caratteristiche Modello Barra di collegamento Bipolare P2RVM-020_ Barra di collegamento Tripolare P2RVM-030_ Barra di collegamento Quadripolare P2RVM-040_ Barra di collegamento 10 poli P2RVM-100_ Barra di collegamento 20 poli P2RVM-200_ Interfaccia PLC Collegamento di 8 relè e uscita PLC P2RVC-8-O-F Interfaccia PLC Collegamento di 8 relè e ingresso PLC P2RVC-8-I-F Etichetta Di plastica, per il montaggio su zoccolo R99-15 per G2RV Etichetta adesiva Di carta, per il montaggio su zoccolo o relè R99-16 per G2RV Separatore Consente l'isolamento tra relè adiacenti per il raggiungimento di un isolamento pari a 400 V P2RV-S
Solo relè Ricambio per la serie G2RV-SL_00 a 12 Vc.c. G2RV-1-S DC11
Solo relè Ricambio per la serie G2RV-SL_00 a 24 Vc.c. e 24 Vc.a./Vc.c. G2RV-1-S DC21
Solo relè Ricambio per la serie G2RV-SL_00 a 48 Vc.a./Vc.c. e 110, 230 Vc.a. G2RV-1-S DC48
Solo relè Ricambio per la serie G2RV-SL_01 a 24 Vc.c. e 24 Vc.a./Vc.c. G2RV-1-SI SC21
Solo relè Ricambio per la serie G2RV-SL-AP a 12 Vc.c. G2RV-1-S-AP DC11
Solo relè Ricambio per la serie G2RV-SL-AP a 24 Vc.c. e 24 Vc.a./Vc.c. G2RV-1-S-AP DC21
Solo relè Ricambio per la serie G2RV-SL-AP a 48 Vc.a./Vc.c. e 110, 230 Vc.a. G2RV-1-S-AP DC48
Nota: _ Selezione colore: R = Rosso, S = Blu, B = Nero
599
G2RV Relè d'interfaccia
Cavi di interfaccia
Marca di PLC Tipo PLC Numero di I/O Tipo di ingressi/uscite Lunghezza del cavo Modello
Omron CJ1 32 Uscita digitale (MIL) 1,0 m P2RV-4-100C
20 m P2RV-4-200C
3,0 m P2RV-4-300C
5,0 m P2RV-4-500C Ingresso digitale (Fujitsu) 1,0 m P2RV-4-100IFC
20 m P2RV-4-200IFC
3,0 m P2RV-4-300IFC
5,0 m P2RV-4-500IFC Ingresso digitale (MIL) 1,0 m P2RV-4-100IMC
20 m P2RV-4-200IMC
3,0 m P2RV-4-300IMC
5,0 m P2RV-4-500IMC SmartSlice GRT1 8 Uscita digitale 0,5 m P2RV-A050C-OMR GRT1
1,0 m P2RV-A100C-OMR GRT1
Ingresso digitale 0,5 m P2RV-A050IC-OMR GRT1
1,0 m P2RV-A100IC-OMR GRT1
NX 8 Uscita digitale 0,5 m P2RV-A050C-OMR NX
1,0 m P2RV-A100C-OMR NX Ingresso digitale 0,5 m P2RV-A050IC-OMR NX
1,0 m P2RV-A100IC-OMR NX Siemens S7/300 32 Ingresso digitale e uscita digitale 20 m P2RV-200C-SIM S7/300
2,5 m P2RV-250C-SIM S7/300
3,0 m P2RV-300C-SIM S7/300
5,0 m P2RV-500C-SIM S7/300
S7/400 32 Ingresso digitale e uscita digitale 20 m P2RV-200C-SIM S7/400
2,5 m P2RV-250C-SIM S7/400
3,0 m P2RV-300C-SIM S7/400
5,0 m P2RV-500C-SIM S7/400
Per impieghi generali
(cavi volanti)
Tutti 8 Ingresso digitale e uscita digitale 1,0 m P2RV-A100C
20 m P2RV-A200C
3,0 m P2RV-A300C
5,0 m P2RV-A500C
Caratteristiche
Valori nominali della bobina
Descrizione Standard Tipo di ingresso*1
Contatti SPDT
Tensione di ingresso 12, 24 Vc.c., 24, 48 V c.a./V c.c., 110, 230 V c.a.
Carico nominale 6 A a 250 Vc.a.
6 A a 30 Vc.c.
50 mA a 30 Vc.a.
50 mA a 36 Vc.c.
Tensione
di commutazione max.
Corrente
di commutazione max.
400 Vc.a., 125 Vc.c. 30 Vc.a., 36 Vc.c.
6A 50 mA
Capacità di interruzione max. 1.500 VA/180 W (carico resistivo)
Carico minimo consentito 10 mA a 5 Vc.c. 1 mA a 100 mVc.c.
Vita meccanica 5 milioni di operazioni min.
Vita elettrica
(carico nominale)
100.000 operazioni (tipico) 5 milioni di operazioni min.
Rigidità dielettrica 4.000 Vc.a., 50/60 Hz per 1 min. tra bobina e contatti
1.000 Vc.a., 50/60 Hz per 1 min. tra contatti con la stessa polarità
Temperatura ambiente –40… +55°C
Standard approvati UL, IEC/VDE, LR (Lloyd's Register of Shipping, Registro navale dei Lloyd) e marchio CE
Dimensioni (in mm) (A × L × P) 92,7 × 106,3 × 6,2 (push-in)
97,4 × 106,3 × 6,2 (vite)
*1 In caso di distruzione di uno strato oro, si applicano le caratteristiche del contatto di tipo standard.
600
