OMRONSicurezza CONTACTLESS PASSA TGRF3S-TGR-NLMX-21-10 AA040403D F3STGRNLMX2110 OMRON Interruttore Sec PLe Metallico ATEX 2NC+1NO 10m

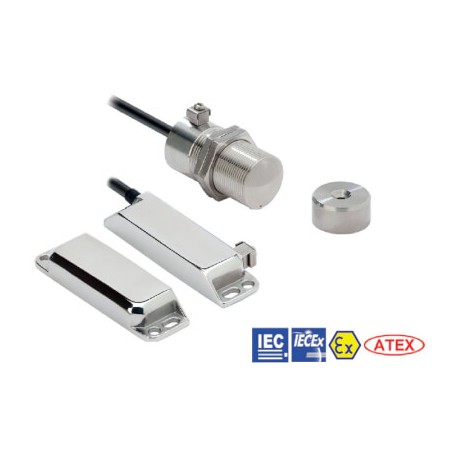

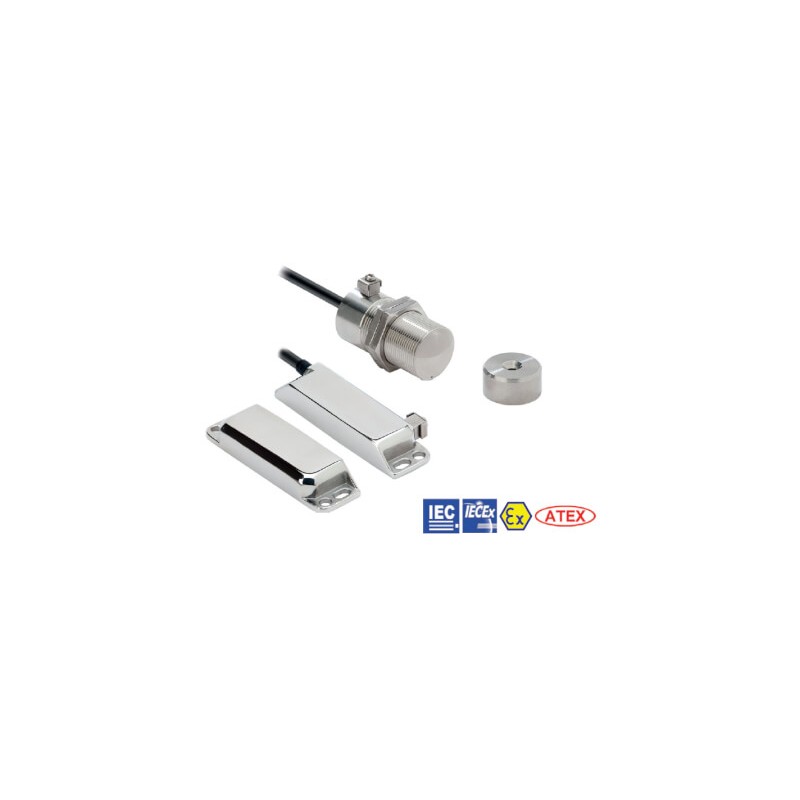

OMRON F3S-TGR-NLMX-21-10 AA040403D F3STGRNLMX2110 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

F3S-TGR-NLMX-21-10 AA040403D F3STGRNLMX2110 OMRON Interruttore Sec PLe Metallico ATEX 2NC+1NO 10m

Riferimento: F3S-TGR-NLMX-21-10

Codice: AA040403D

Numero di catalogo: F3STGRNLMX2110

Produttore: OMRON

Descrizione:

Interruttore Sec PLe Metallico ATEX 2NC+1NO 10m
Interruttore lungo in metallo ATEX 2NC+1NA 10m sec.
Finecorsa senza contatto, Reed, acciaio inox, allungato, 2NC+1NA, precablato con cavo 10 m, IP69K, ATEX

Categorie:

  • sensori > Interruttore di posizione con attuatore separato
  • OMRON > Sicurezza > Contactless passa TGR

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 375,54 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Caratteristiche

Finecorsa Reed non a contatto per ripari in aree a rischio di esplosione

I finecorsa Reed non a contatto a prova di esplosione consentono di monitorare lo stato dei ripari di sicurezza per le applicazioni nei settori petrolchimico e alimentare con atmosfere esplosive.

  • Basato sulla tecnologia Reed
  • È possibile collegare fino a 6 finecorsa in serie
  • Funziona con tutti i controller di sicurezza Omron
  • Funziona dietro dispositivi in acciaio inox
  • Assenza di contatto, assenza di abrasione, assenza di particelle
  • Compensazione delle tolleranze meccaniche
  • Adatto alla pulizia ad alta pressione e ai processi CIP/SIP grazie alla certificazione IP69K (tipi precablati)
  • Conforme alle categorie di sicurezza fino a PLe, in base a EN ISO13849-1

Ordering information

Elongated sensors

Type

Cable connection

Contact configuration

Order code

5 m pre-wired

2NC/1NO

F3S-TGR-NLMX-21-05

10 m pre-wired

2NC/1NO

F3S-TGR-NLMX-21-10

Barrel sensors

Type

Cable connection

Contact configuration

Order code

5 m pre-wired

2NC/1NO

F3S-TGR-NBMX-21-05

10 m pre-wired

2NC/1NO

F3S-TGR-NBMX-21-10

Specifications

Mechanical data

Elongated sensors

Barrel sensors

Serial switching

up to 6 pcs.

Indicator

-

None

Operating distance

OFF  ON (Sao)

10 mm close

ON  OFF (Sar)

22 mm open

Actuator approach speed

Min.

Max.

4 mm/s

1000 mm/s

Operating temperature

-

-20°C to +60°C

Enclosure protection

Flying lead

IP 67 Certification for IP67 but can be used for SIP/CIP and high pressure cleaning like IP69K)

Material

-

Stainless steel 316

Electrical data

Elongated sensors

Barrel sensors

Sensor technology

-

Reed

Power supply

-

24 VDC±15%

Switching current

Min.

1 mA, 10 VDC

Rated loads

NC contacts

NO contact

Max.

0.6 A, 230 VAC/24 VDC (internally fused)

0.2 A, 230 VAC/24 VDC

Ex specification

II 2G Ex mb IIC T6Gb, II 2D Ex mb IIC T80 Db IP67*
(*Product is fully encapsulated which is considered to provide Ingress Protection to at least IP67)

Zones 1 and 2 (Gas), Zones 21 and 22 (Dust)

(An area where Gas and Dust is likely to occur in use)

IEC/EN 60079-0, IEC/EN 60079-18

Approved standards

EN standards certified by TÜV Rheinland

EN ISO 13849-1

EN 60204-1

EN 62061

EN ISO 14119

EN/IEC 60947-5-3

UL 508, CSA C22.2

BS 5304

EN 1088-1

Accessories

Order code

Actuators

for F3S-TGR-NLMX

F39-TGR-NLMX-A

for F3S-TGR-NBMX

F39-TGR-NBMX-A

Mounting screws

Set of Torx safety screws
(M4, 4 × 30 mm, 4 × 20 mm, 4 × 10 mm; incl. washers and Torx bit)

F39-TGR-N-Screws

Spacer (8 mm, Set of 2pcs.)1

for F3S-TGR-NLMX

F39-TGR-NLR-SPACER

Wiring examples (Single head connection)

G9SA

Single sensor application with G9SA-301
(up to PLe acc. EN ISO 13849-1)

1.Spacers are needed to prevent influences if switch is mounted on ferromagnetic background (e. g. reduced switching distance, EMC influences)

ETIM for 387942 Sensori (EC002592)

Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicaATEX esecuzione antideflagrante per polvere, cat. 2D
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacubo
Nome caratteristicatipo di organo di comando (EF003591)
Valore caratteristicaaltro
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP67
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicacon cavo preconfezionato
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicametallo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicaATEX esecuzione antideflagrante per gas, cat. 2G
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicaapertura forzata (EF006694)
Valore caratteristicaNo
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica1
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica0 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 125 V (EF007085)
Valore caratteristica0 A
Nome caratteristicanumero di contatti ausiliari di sicurezza (EF006940)
Valore caratteristica0
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 24 V (EF007087)
Valore caratteristica0.6 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 230 V (EF001386)
Valore caratteristica0 A
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica2
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 125 V (EF007082)
Valore caratteristica0 A
Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica25 mm
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 24 V (EF007084)
Valore caratteristica0 A
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica14 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica88 mm
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-20 °C

DATASHEET - PDF

Titolo
Dimensione
Tipo
F3S-TGR-NLMX-21-10 F3STGRNLMX2110 AA040403D f16e_f3s_tgr_n_x_explosion_proof_non_contact_safety_switches_datasheet_it.pdf
1 Mbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
