OMRONSensori fotoelettriciE3XE3X-MDA0 357563 OMRON Amplificatore per auto comunicazioni

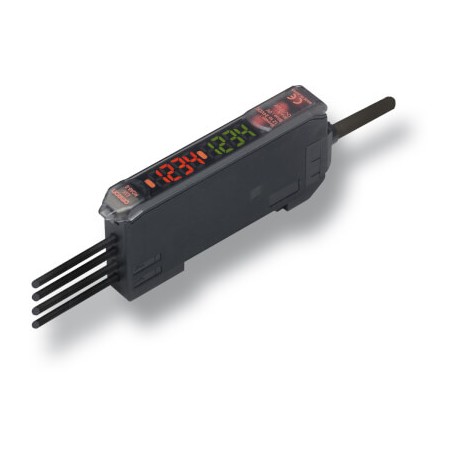

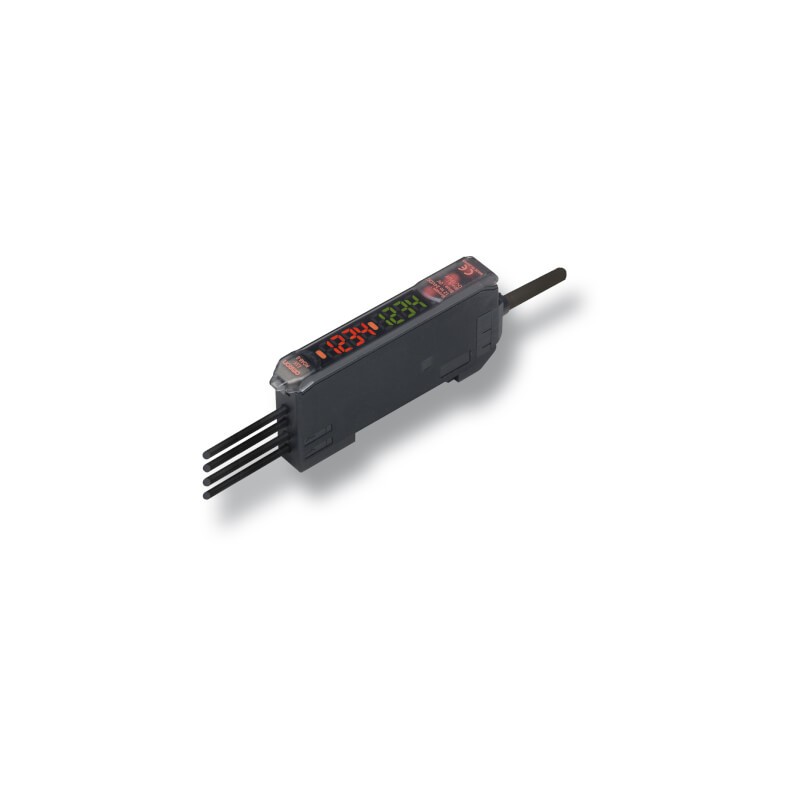

OMRON E3X-MDA0 357563 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

E3X-MDA0 357563 OMRON Amplificatore per auto comunicazioni

Riferimento: E3X-MDA0

Codice: 357563

Produttore: OMRON

Descrizione:

Amplificatore per auto comunicazioni
Amplificatore per unità di comunicazione

Categorie:

  • OMRON > Sensori fotoelettrici > E3X

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Amplificatore digitale a fibre ottiche a doppia testa "2 in 1"

L'E3X-MDA incorpora 2 amplificatori digitali in un'unica custodia compatta. Ideale per applicazioni che richiedono il rilevamento contemporaneo di 2 oggetti. Facile da impostare e da impiegare.

  • Due sensori digitali in un unica custodia compatta
  • Modelli con doppie uscite - acceso/spento o area (tra due valori)
  • Funzione di confronto del segnale (AND, OR, etc.)

Logic operations without PLC

logic operations withour plc prod

La funzione AND e OR per i due canali in fibra ottica consente un'elaborazione semplice del segnale senza la necessità di utilizzare un Controllore Logico Programmabile (PLC). In questo modo è possibile aggiungere alle macchine controlli dei sensori senza riprogrammare il PLC.

Space & cost reduction

space and cost reduction prod

L'amplificatore 2 in 1 sostituisce due amplificatori standard con conseguente riduzione dello spazio necessario e dei costi per l'hardware.

Ordering information

Item

Functions

Order code

NPN output

PNP output

Pre-wired

AND/OR output

E3X-MDA11

E3X-MDA41

Fiber amplifier connector1

AND/OR output

E3X-MDA6

E3X-MDA8

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier
connector

2 m PVC cable

E3X-CN21


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Item

E3X-MDA

Light source (wave length)

Red LED (650 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Power supply reverse polarity protection, output short-circuit protection, mutual interference prevention

Response time

Super-high-speed mode

130 µs for operation and reset respectively

Standard mode

1 ms for operation and reset respectively

High-resolution mode

4 ms for operation and reset respectively

Sensitivity setting

Teaching and digital up/down keys

Functions

Power tuning

Light emission power and reception gain, digital control method

Timer function

Select from OFF-delay, ON-delay, or one-shot timer.
1 ms to 5 s (1 to 20 ms set in 1-ms increments, 20 to 200 ms set in 10-ms increments,
200 ms to 1 s set in 100-ms increments, and 1 to 5 s set in 1 s-increments)

I/O settings

Output setting (select from channel 2 output, AND, OR, leading edge sync, falling edge sync, or differential output)

Digital displays

Select from the following: Incident level for channel 1 + incident level for channel 2, Incident level + threshold, incident level percentage + threshold, incident light peak level + no incident light bottom level, minimum incident light peak level + maximum no incident light bottom level, long bar display, incident level + peak hold, incident level + channel

Degree of protection

IEC 60529 IP50 (with protective cover attached)

1.Order connector separately.
