Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

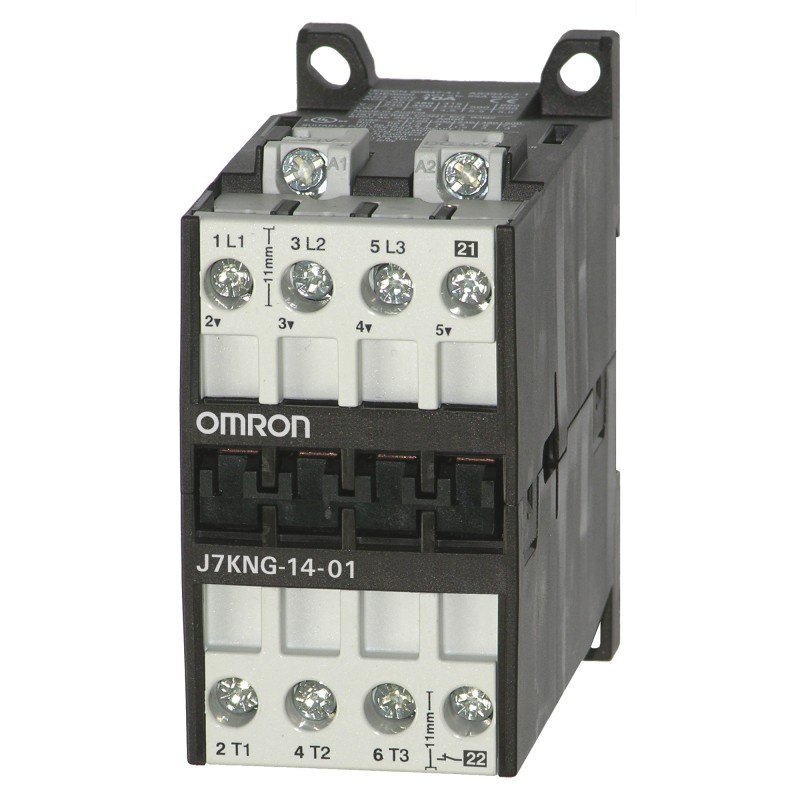

J7KNG-14-01 24D J7KN9368B J7KNG140124D OMRON 5.5 KW / 14A / AC3 1NC DC a Basso consumo

Name: J7KNG-14-01 24D J7KN9368B J7KNG140124D OMRON 5.5 KW / 14A / AC3 1NC DC a Basso consumo
Brand: OMRON
SKU: OMRJ7KN9368B
Availability: Discontinued

0/5 - 0 Opiniones

Riferimento J7KNG-14-01 24D

Codice: J7KN9368B

Numero di catalogo: J7KNG140124D

Fabbricante OMRON

Descrizione:

5.5 KW / 14A / AC3 1NC DC a Basso consumo

5,5 KW / 14A / AC3 1NC DC Bassa alimentazione

5,5 kW 14 A con 1 contatto ausiliario a bordo NC, alimentazione 24V.cc, bobina 3W

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Bassa tensione > J7KN Contattori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

Le unità di base possono essere combinate con contatti ausiliari (montaggio superiore/laterale)
Sono possibili versioni a 3 poli principali e a 4 poli principali
L'intervallo della potenza va da 4 a 500 kW
Diverse tensioni della bobina (c.a. e c.c.)
I modelli compresi fra J7KN-10D e J7KN-22D dispongono di contatto ausiliario integrato per i circuiti elettronici (versioni a 3 poli)

Caratteristiche ed info per ordinare

Ordering information

Operation	Poles	AC3 400 V rated motor current	Rating AC2, AC3			Rated current	Auxiliary contact		Overload relay	Size in mm (H × W × D)	Order code	Coil voltage1, replace ___ with:
			380 V 400 V 415 V kW	500 V kW	660 V 690 V kW	AC1 690 V A
																		NO	NC	VAC				VDC
							AC or DC	3				10 A	4	5.5	5.5	25	1	0	J7TKN-B	67 × 45 × 82.5	J7KN-10D-10___	24	110	230	400	24D	110D
4	5.5	5.5	25	0	1	J7KN-10D-01___			24	110	230	10 A	400	24D	110D
14 A	5.5	7.5	7.5	25	1	0			J7KN-14D-10___	24	110	230	400	24D	110D
14 A	5.5	7.5	7.5	25	0	1			J7KN-14D-01___	24	110	230	400	24D	110D
18 A	7.5	10	10	32	1	0			J7KN-18D-10___	24	110	230	400	24D	110D
18 A	7.5	10	10	32	0	1			J7KN-18D-01___	24	110	230	400	24D	110D
22 A	11	10	10	32	1	0			J7KN-22D-10___	24	110	230	400	24D	110D
22 A	11	10	10	32	0	1			J7KN-22D-01___	24	110	230	400	24D	110D
24 A	11	15	15	50	0	0			J7TKN-C	78 × 45 × 104.5	J7KN-24___	24	110	230	400	24D	110D
32 A	15	18.5	18.5	65	0	0					J7KN-32___	24	110	230	400	24D	110D
40 A	18.5	18.5	18.5	80	0	0					J7KN-40___	24	110	230	400	24D	110D
50 A	22	30	30	110	0	0			J7TKN-D	112 × 60 × 113	J7KN-50___	24	110	230	400	24D	110D
62 A	30	37	37	120	0	0					J7KN-62___	24	110	230	400	24D	110D
74 A	37	45	45	130	0	0					J7KN-74___	24	110	230	400	24D	110D
AC and DC2	90 A	45	55	55	160	0	0		J7TKN-E	155 × 90 × 136	J7KN-90___2	24	110	230	400	24	110
	115 A	55	75	55	200	0	0		J7TKN-E	155 × 90 × 136	J7KN-115___2	24	110	230	400	24	110
	150 A	75	75	75	230	0	0		J7TKN-F	290 × 110 × 162	J7KN-151___2	24	110	230	400	24	110
	175 A	90	90	90	250	0	0		J7TKN-F	290 × 110 × 162	J7KN-176___2	24	110	230	400	24	110
	210 A	110	160	160	350	0	0		J7TKN-G	200 × 145 × 208	J7KN-210___2	24	110	230	400	24	110
	260 A	132	210	210	450	0	0				J7KN-260___2	24	110	230	400	24	110
	315 A	160	250	250	500	0	0				J7KN-316___2	24	110	230	400	24	110
	450 A	250	375	375	600	2	2		J7TKN-H	258 × 220 × 225	J7KN-450-22___2	24	110	230	400	24	110
	550 A	300	475	475	760	2	2			258 × 220 × 225	J7KN-550-22___2	24	110	230	400	24	110
	700 A	400	630	630	1000	2	2			310 × 280 × 291	J7KN-700-22___2	24	110	230	400	24	110
	860 A	500	700	700	1100	2	2			361 × 280 × 291	J7KN-860-22___2	24	110	230	400	24	110
DC operated solenoid motor contactor	10 A	4	5.5	5.5	25	1	0		J7TKN-B	67 × 45 × 82.5	J7KNG-10-10___	-	-	-	-	24D	110D
	10 A	4	5.5	5.5	25	0	1				J7KNG-10-01___	-	-	-	-	24D	110D
	14 A	5.5	7.5	7.5	25	1	0				J7KNG-14-10___	-	-	-	-	24D	110D
	14 A	5.5	7.5	7.5	25	0	1				J7KNG-14-01___	-	-	-	-	24D	110D
	18 A	7.5	10	10	32	1	0				J7KNG-18-10___	-	-	-	-	24D	110D
	18 A	7.5	10	10	32	0	1				J7KNG-18-01___	-	-	-	-	24D	110D
	22 A	11	10	10	32	1	0				J7KNG-22-10___	-	-	-	-	24D	110D
	22 A	11	10	10	32	0	1				J7KNG-22-01___	-	-	-	-	24D	110D
	24 A	11	15	15	50	0	0		J7TKN-B J7TKN-C	78 × 45 × 104.5	J7KNG-24___	-	-	-	-	24D	110D
	32 A	15	18.5	18.5	65	0	0				J7KNG-32___	-	-	-	-	24D	110D
	40 A	18.5	18.5	18.5	80	0	0				J7KNG-40___	-	-	-	-	24D	110D

Operation	Poles	AC3 400 V rated motor current	Rating AC2, AC3			Rated current	Auxiliary contact		Overload relay	Size in mm (H × W × D)	Order code	Coil voltage3, replace ___ with:
			380 V 400 V 415 V kW	AC1 400 V kW		AC1 690 V A
																		NO	NC	VAC				VDC
							AC	4				10 A	4	17.5		25	0	0	-	67 × 45 × 82.5	J7KN-10D-4___	24	110	230	400	-
14 A	5.5	17.5		25	0	0			J7KN-14D-4___	24	110	230	400
18 A	7.5	22		32	0	0			J7KN-18D-4___	24	110	230	400
22 A	11	22		32	0	0			J7KN-22D-4___	24	110	230	400
DC solenoid motor contactor	10 A	4	17.5		25	0	0		67 × 45 × 82.5	J7KNG-10-4___	-				24D	110D
	14 A	5.5	17.5		25	0	0			J7KNG-14-4___					24D	110D
	18 A	7.5	22		32	0	0			J7KNG-18-4___					24D	110D
	22 A	11	22		32	0	0			J7KNG-22-4___					24D	110D
AC and DC4	150 A	75	159		230	0	0		170 × 110 × 162	J7KN-151-4___2	24	110	230	400	24	110
AC and DC4	175 A	90	173		250	0	0		170 × 110 × 162	J7KN-176-4___2	24	110	230	400	24	110

Accessories

Auxiliary contact blocks	Rated operational current			Contacts		Order code
Suitable for:	AC15 230 V A	AC15 400 V A	AC1 690 V A	NO	NC	Order code
J7KN-10D... to -74...	3	2	10	1	-	J73KN-B-10
	3	2	10	-	1	J73KN-B-01
	3	2	10	1	-	J73KN-B-10U
	3	2	10	-	1	J73KN-B-01U
	6	4	25	1	-	J73KN-B-10A
	6	4	25	-	1	J73KN-B-01A
J7KN-24... to -115...	3	3	10	1	1	J73KN-C-11S
J7KN-151... to -316...	3	2	10	1	1	J73KN-D-11F
	3	2	10	2	2	J73KN-D-22F
	3	2	10	1	1	J73KN-D-11S
J7KN-450... to -860...	3	2	10	2	2	J73KN-E-22F

Mechanical interlocks	Interlocks contactor with contactor	Order code
Mounting	Order code + Order code	Order code
Horizontal	J7KN(G)-10D to -40 + J7KN(G)-10D to -40	J74KN-B-ML
	J7KN-24 to -74 + J7KN-24 to -74	J74KN-C-ML
	J7KN-90 to -115 + J7KN-90 to -115	J74KN-D2-ML
	J7KN-151 to -316 + J7KN-151 to -316	J74KN-E-ML

Suppressor units	Type		Applicable coil voltage	Order code
Suitable for contactors
J7KNA(-AR)	AC/DC	RC-unit snap-on contactor	12 to 48 V	J74KN-D-RC24
	AC/DC		48 to 127 V	J74KN-D-RC110
	AC/DC		110 to 250 V	J74KN-D-RC230
J7KN-10D to -74	AC/DC	RC-unit snap-on contactor	12 to 48 V	J74KN-C2-RC24
	AC/DC		48 to 127 V	J74KN-C2-RC110
	AC/DC		110 to 230 V	J74KN-C2-RC230
	AC/DC		230 to 415 V	J74KN-C2-RC400

Additional terminals single pole Suitable for contactors	Cable cross-sections to clamp (mm2)			Order code
	Solid or stranded	Flexible	Flexible with multi-core cable end
J7KN-50 to -74	4 to 35	6 to 25	4 to 25	J74KN-LG-9030
J7KN-151 to -176	16 to 120	-	16 to 95	J74KN-LG-11224

Terminal covers	Specification	Order code
Suitable for contactors
J7KN-151 to -176	One unit for 3 terminals, 2 units for one contactor	J74KN-LG-10404
J7KN-210 to -316		J74KN-LG-11457

Marking systems	Specification	Order code
Description
Marking plate	2-section without marking, divisible	J74KN-P487-1
Marking plate	4-section without marking, divisible	J74KN-P245-1

Insulated wiring systems	Suitable for contactors	Max. current (A)	Order code
Function
For reversing contactors (2 parts)	J7KN-10D to -22D	22	J74-WKR-B2
	J7KN-24 to -40	40	J74-WKR-C
For star-delta combination (4 parts)	J7KN-10D to -22D	22	J74-WKSD-B2
	J7KN-24 to -40	40	J74-WKSD-C

Specifications

Coil voltages

Suffix to contactor type:

Contactor type

110

ETIM for 183554 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica	Valore
tipo di tensione per l'azionamento (EF008242)	DC
tipo di collegamento circuito elettrico principale (EF006819)	raccordo a vite
adatto per installazione in serie (EF001126)	No
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)	17.3 A
numero di contatti di chiusura, contatti principali (EF001374)	3
numero di contatti ausiliari, contatti di riposo (EF001377)	1
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)	14 A
numero di contatti ausiliari, contatti di chiusura (EF001376)	0
potenza d'esercizio nominale per AC-3, 400 V (EF001364)	5.5 kW
corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495)	14 A
numero di contatti di apertura, contatti principali (EF001375)	0
potenza d'esercizio nominale per AC-4, 400 V (EF008496)	5.5 kW
tensione di alimentazione pilota nominale DC (EF003980)	24 V

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf	30 Mbytes
PDF CATALOGO OMRON IT.pdf	69 Mbytes
J7KNG-14-01 24D J7KNG140124D J7KN9368B j06e_j7kn_motor_contactor_datasheet_en.pdf	2 Mbytes
J7KNG-14-01 24D J7KNG140124D J7KN9368B j09e_low_voltage_switch_gear_appendix_datasheet_it.pdf	311 Kbytes
