FINECORSA MINIATURA D4MC
Finecorsa miniatura dalla grande versatilità di impiego
L’alta precisione di costruzione e l’utilizzo del meccanismo di scatto dei microinterruttori serie Z garantiscono un altissimo numero di operazioni (vita meccanica: 10 milioni di operazioni).
Sigillato con una guarnizione in grado di fornire un alto grado di protezione senza l’utilizzo di adesivi.
Indicato per le applicazioni che richiedano alta resistenza meccanica accoppiata con un buon grado di protezione contro la polvere e il gocciolamento di liquidi.
I modelli con montaggio incassato hanno la stessa posizione operativa dei microinterruttori serie Z.
Modelli disponibili
Attuatore Modello

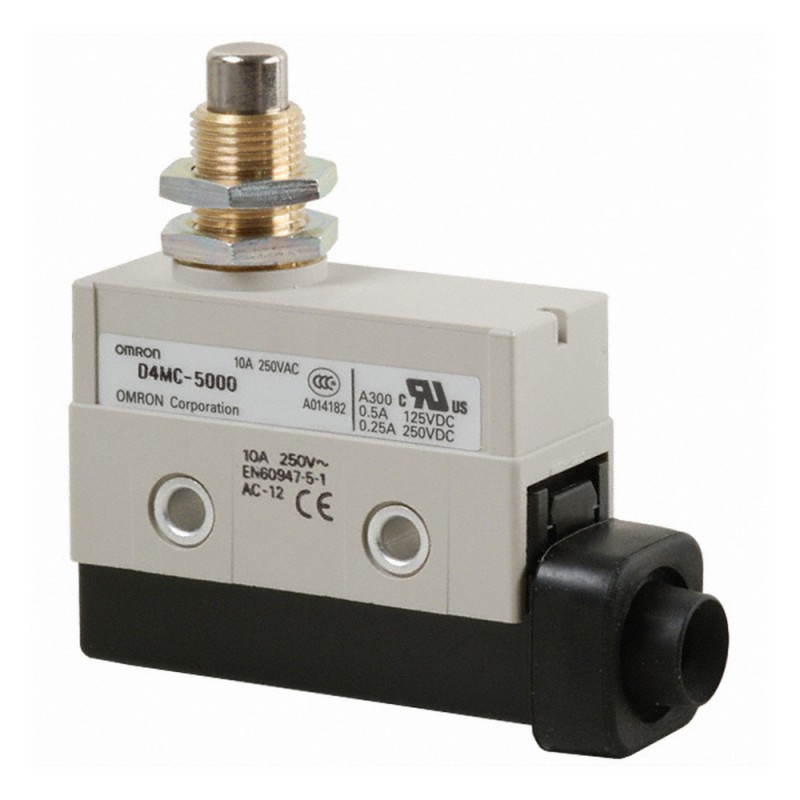

Pulsante, montaggio incassato D4MC-5000
Pulsante e rotella, montaggio incassato
Pulsante e rotella trasversale, montaggio incassato
D4MC-5020
D4MC-5040
Leva corta D4MC-1020
Leva D4MC-1000
Leva e rotella D4MC-2000
Leva corta e rotella D4MC-2020
Leva corta e rotella con funzionamento unidirezionale
D4MC-3030
Caratteristiche
Valori nominali
Tensione Carico non-induttivo Carico induttivo Corrente di spunto nominale Carico resistivo Carico lampade Carico induttivo Carico motore
NC NA NC NA NC NA NC NA NC NA
125 Vc.a. 10 A 3 A 1,5 A 10 A 5 A 2,5 A 30 A max. 15 A max.
250 Vc.a. 10 A 2,5 A 1,25 A 10 A 3 A 1,5 A
8 Vc.c. 10 A 3 A 1,5 A 6 A 5 A 2,5 A
14 Vc.c. 10 A 3 A 1,5 A 6 A 5 A 2,5 A
30 Vc.c. 6 A 3 A 1,5 A 5 A 5 A 2,5 A
125 Vc.c. 0,5 A 0,4 A 0,05 A 0,05 A
250 Vc.c. 0,25 A 0,2 A 0,03 A 0,03 A
Nota: 1. Il carico induttivo ha un fattore di potenza di 0,4 min. (c.a.) e una costamte di tempo di 7 ms max. (c.c.).
2. Il carico lampade ha una corrente di spunto pari a 10 volte la corrente di funzionamento normale.
3. Il carico motore ha una corrente di spunto pari a 6 volte la corrente di funzionamento normale.
