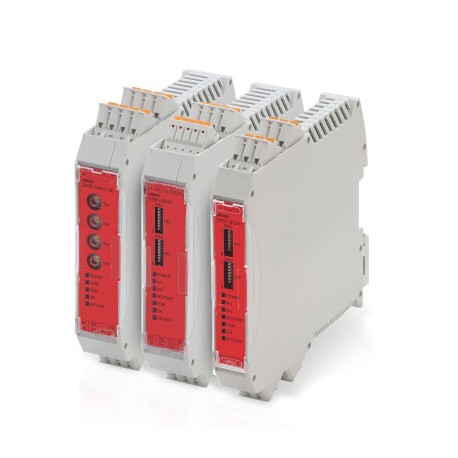

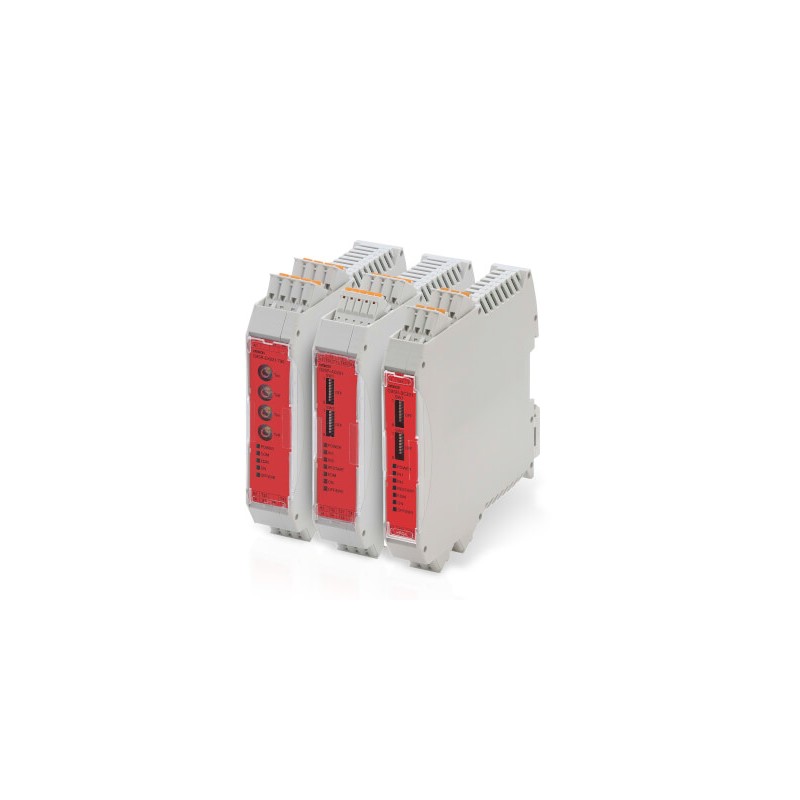

OMRON G9SR-BC201-RC AA041676H G9SRBC201RC - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

G9SR-BC201-RC AA041676H G9SRBC201RC OMRON Modulo di sicurezza di Base 2 Ossd 2A 1Aux 17,6 mm 24vdc Reset M/A

Riferimento: G9SR-BC201-RC

Codice: AA041676H

Numero di catalogo: G9SRBC201RC

Produttore: OMRON

Descrizione:

Modulo di sicurezza di Base 2 Ossd 2A 1Aux 17,6 mm 24vdc Reset M/A
Modulo di sicurezza di base 2 OSSD 2A 1Aux 17.6mm 24Vdc Reset M/A
Modulo di sicurezza base, 24 Vdc, 2 canali, 2 PNP 2A/24 Vdc. + 1 ausiliario. PNP

Categorie:

  • relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
  • OMRON > Driver di sicurezza > G9SR

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 147,97 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Caratteristiche

Famiglia di unità relè di sicurezza compatte

I moduli della famiglia G9SR funzionano in modo "stand alone" e costituiscono un sistema grazie ai moduli aggiuntivi di ingresso e uscita. Tutti i moduli sono semplici da configurare mediante selettori DIP e forniscono una diagnosi chiare tramite LED sulla parte anteriore.

  • Tre moduli di sicurezza per tutte le applicazioni
  • Uscite a stato solido per una lunga durata e uscite relè di sicurezza con corrente elevata
  • Indicatori a LED per facili diagnosi
  • Funzione di accensione e spegnimento ritardati sicuri fino a PLe
  • Fino a PLe in base alla norma EN ISO 13949-1 e SIL 3 in base alla norma EN 61508

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input channels

Rated voltage

Terminal block type

Order code

Instantaneous

2 PST-NO (contact)

1 PNP transistor output

1 or 2 channels

24 VDC

removable cage clamp terminals

G9SR-AD201-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input channels

Rated voltage

Terminal block type

Order code

Instantaneous

2 P channel MOS FET transistor output

1 PNP transistor output

1 or 2 channels

24 VDC

removable cage clamp terminals

G9SR-BC201-RC

Expansion unit

Safety outputs

Auxiliary outputs

Rated voltage

Terminal block type

Order code

Instantaneous

ON/OFF-delayed

-

3 PST-NO (contact)1

1 (solid state) PNP transistor outputs

24 VDC

removable cage clamp terminals

G9SR-EX031-T90-RC

Specifications

Power input

Item

G9SR-AD_

G9SR-BC_

G9SR-EX_

Rated supply voltage

19.2 to 28.8 VDC (24 VDC ±20%)

Inputs

Item

G9SR-AD_

G9SR-BC_

G9SR-EX_

Safety input

Operating voltage: 17 VDC to 28.8 VDC,
internal impedance: Approx. 3 kΩ

Feedback/reset input

Outputs

Item

G9SR-BC_

G9SR-AD_

G9SR-EX_

Instantaneous safety output

P channel MOS FET transistor output

Load current (Using 2 outputs): 2 A DC max.

-

Auxiliary output

PNP transistor output
Load current: 500 mA max.

Rated load

-

250 VAC, 5 A AC15 (inductive load)

Rated carry current

-

5 A

Maximum switching voltage

-

250 VAC

Characteristics

Item

G9SR-BC_

G9SR-AD_

G9SR-EX_

Operating time (OFF to ON)

150 ms max.

Response time (ON to OFF)

50 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

10,000,000 cycles min.

Ambient temperature

-10 to 55°C (with no icing or condensation)


1.The ON/OFF delay time can be set in 16 steps as follows: 0/0.1/0.2/0.5/1/1.5/2/2.5/5/10/20/30/45/60/75/90 s

ETIM for 395791 Relè (EC001449)

Nome caratteristicacategoria di arresto secondo IEC 60204 (EF007498)
Valore caratteristicaaltro
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicatipo di sicurezza secondo IEC 61496-1 (EF004105)
Valore caratteristica4
Nome caratteristicaversione (EF000010)
Valore caratteristicaapparecchio base
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicaa un canale oppure uno e due canali
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a molla
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristica3
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicaWith approval for TÜV (EFDE0031)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di interruttori di prossimità (EF007267)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaNo
Nome caratteristicacon funzione muting (EF004057)
Valore caratteristicaNo
Nome caratteristicaadatto per monitoraggio di valvole (EF007272)
Valore caratteristicaSì
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di sensori tattili (EF007271)
Valore caratteristicaSì
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaNo
Nome caratteristicaadatto per il monitoraggio di interruttori magnetici (EF007266)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di posizione (EF007270)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica2
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.6 mm
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99 mm
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica1
Nome caratteristicaprofondità (EF000049)
Valore caratteristica114.5 mm
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
