> OMRON>Prodotti fuori produzione o bassa preventivo>82608-0010 G9SP-N10S-EIP 355234 OMRON Controllore di sicurezza 10E-4S-4T-4S IP Ethernet
Prodotto precedente Prodotto successivo

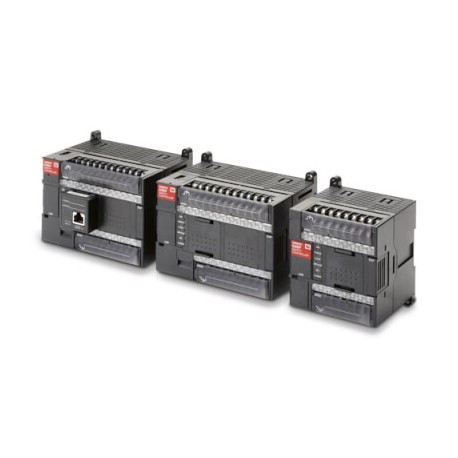

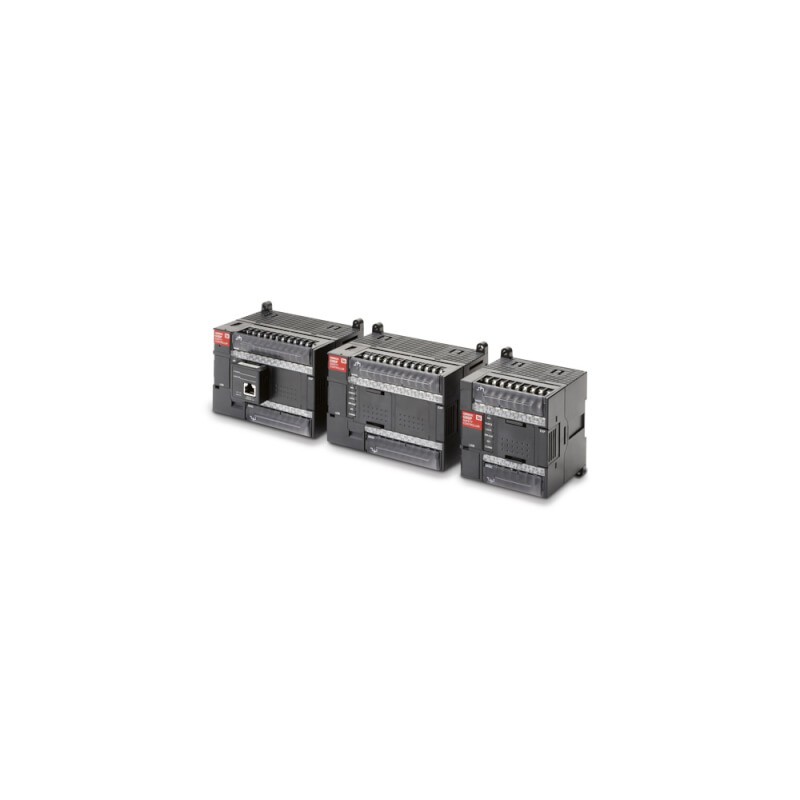

82608-0010 G9SP-N10S-EIP 355234 OMRON Controllore di sicurezza 10E-4S-4T-4S IP Ethernet Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

82608-0010 G9SP-N10S-EIP 355234 OMRON Controllore di sicurezza 10E-4S-4T-4S IP Ethernet

82608-0010 G9SP-N10S-EIP

355234

OMRON

Disponibile Invio oggi

Controllore di sicurezza 10E-4S-4T-4S IP Ethernet

Maggiori dettagli


Prodotti fuori produzione o bassa preventivo

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Caratteristiche

Controllori di sicurezza stand-alone

La nuova famiglia di controllori stand-alone G9SP permette la facile gestione e integrazione dei circuiti di sicurezza presenti sull'impianto, riducendo i tempi di set-up, di messa in opera e i costi di installazione e manutenzione. Disponibili in 3 configurazioni di I/O di sicurezza (20/8, 10/16 e 10/4), le unità sono fornite anche di moduli di espansione opzionali per i segnali I/O standard (12/8 e 0/32).

  • Tre tipi di CPU per le diverse applicazioni
  • Chiarezza di diagnosi e di monitoraggio tramite collegamento Ethernet o seriale
  • Cartuccia di memoria rimovibile per una facile duplicazione della configurazione
  • Software di programmazione unico nel suo genere per comporre, simulare, testare e validare il circuito di sicurezza in modo facile e intuitivo. Possibilità di salvare e riutilizzare qualsiasi parte del progetto
  • Certificazione in base alle norme PLe (EN ISO 13849-1) e SIL 3 (IEC 61508)

Ordering information

Appearance

Appearance description

Order code

Standalone
safety controller

10 PNP safety inputs
4 PNP safety outputs
4 test outputs
4 PNP standard outputs

G9SP-N10S

10 PNP safety inputs
16 PNP safety outputs
6 test outputs

G9SP-N10D

20 PNP safety inputs
8 PNP safety outputs
6 test outputs

G9SP-N20S

Software

Appearance

Media

Applicable OS

Order code

G9SP
configurator

Setup disk 1 license

Windows 2000
Windows XP
Windows Vista
Windows 7

WS02-G9SP01-V1

Setup disk 10 licenses

WS02-G9SP10-V1

Setup disk 50 licenses

WS02-G9SP50-V1

Setup disk Site license

WS02-G9SPXX-V1

Expansion units (standard I/O)

Appearance

Type

Number of I/O

Model

In

Out

Expansion I/O unit

Sinking

12

8 (solid state)

CP1W-20EDT

Sourcing

12

8 (solid state)

CP1W-20EDT1

Sinking

-

32 (solid state)

CP1W-32ET

Sourcing

-

32 (solid state)

CP1W-32ET1

I/O Connecting cable, 80 cm long

CP1W-CN811

G9SP configuration


Option units

Appearance

Order code

RS-232 option board

CP1W-CIF01

Ethernet option board (Ver. 2.0 or later)

CP1W-CIF41

Memory cassette

CP1W-ME05M

G9SP Status Display Touchscreen with 1.8 m cable

82614-0010 H-T40M-P

G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0010 G9SP-N10S-SDK

G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0020 G9SP-N10D-SDK

G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0030 G9SP-N20S-SDK

G9SP-N10S kit with EtherNet/IP module

82608-0010 G9SP-N10S-EIP

G9SP-N10D kit with EtherNet/IP module

82608-0020 G9SP-N10D-EIP

G9SP-N20S kit with EtherNet/IP module

82608-0030 G9SP-N20S-EIP

Specifications

General specifications

Power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

Consumption current

G9SP-N10S

400 mA
(V1: 300 mA, V2: 100 mA)

G9SP-N10D

500 mA
(V1: 300 mA, V2: 200 mA)

G9SP-N20S

500 mA
(V1: 400 mA, V2: 100 mA)

Mounting method

35-mm DIN track

Ambient operating temperature

0°C to 55°C

Ambient storage temperature

-20°C to 75°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.8 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.3 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V1

Standard output specifications (G9SP-N10S)

Output type

Sourcing outputs (PNP)

ON Residual voltage

1.5 V max. (between each output terminal and V2)

Rated output current

100 mA max.*

*For details on the rated output current, please refer to the user manual of G9SP.


G9SP configuration tool


Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
82608-0010 G9SP-N10S-EIP 355234 z924_g9sp_host_connection_manual_connection_guide_en.pdf 607 Kbytes 82608-0010 G9SP-N10S-EIP 355234 z924_g9sp_host_connection_manual_connection_guide_en.pdf
82608-0010 G9SP-N10S-EIP 355234 g9sp_standalone_safety_controller_datasheet_en.pdf 1 Mbytes 82608-0010 G9SP-N10S-EIP 355234 z924_g9sp_host_connection_manual_connection_guide_en.pdf
