OMRONSicurezza G7SG7SA-4A2B 48VDC 181324 G7SA4A2BDC48 OMRON

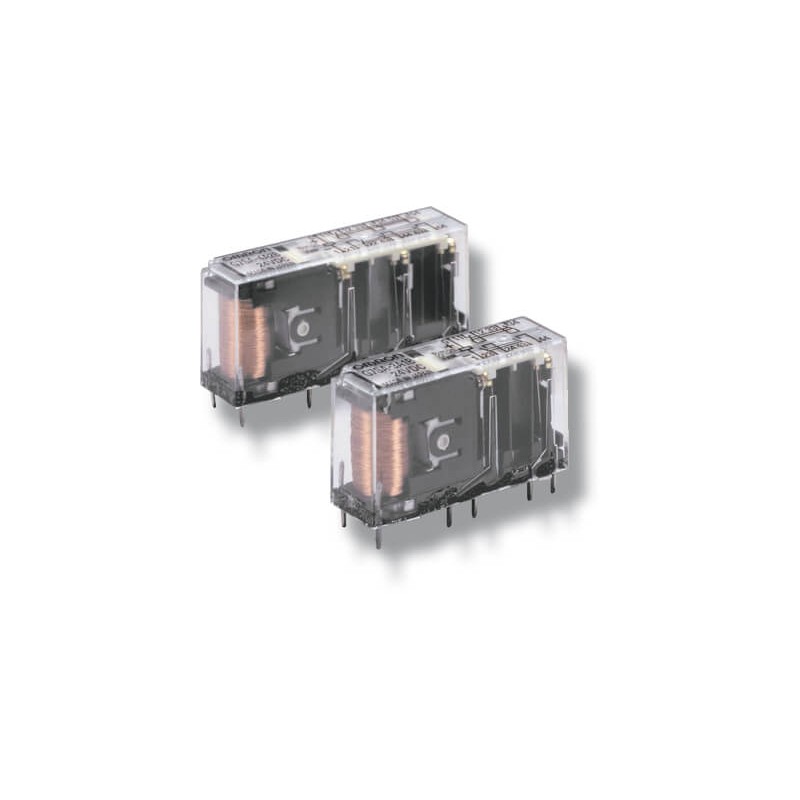

OMRON G7SA-4A2B 48VDC 181324 G7SA4A2BDC48 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

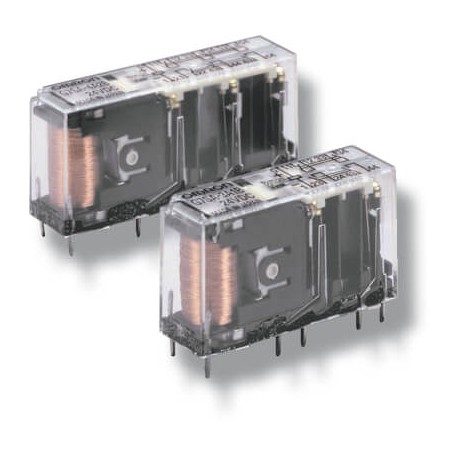

G7SA-4A2B 48VDC 181324 G7SA4A2BDC48 OMRON

Riferimento: G7SA-4A2B 48VDC

Codice: 181324

Numero di catalogo: G7SA4A2BDC48

Produttore: OMRON

Descrizione:

Categorie:

  • OMRON > Sicurezza > G7S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Relè con contatti a guida forzata

La famiglia di relè sottili G7SA con contatti a guida forzata è disponibile nei tipi a quattro o sei poli in diverse combinazioni di contatti ed è caratterizzata da materiale isolante rinforzato. I terminali sono disposti in una semplice configurazione delle schede di circuiti stampati. Possibilità di saldatura diretta sulla scheda a circuiti stampati oppure l’uso congiunto con gli zoccoli P7S.

  • Contatti a guida forzata
  • Conforme a EN 50205
  • 6 A a 240 Vc.a. e 6 A a 24 Vc.c. per carichi resistivi
  • Materiale isolante rinforzato tra gli ingressi, le uscite e tra i poli
  • Disponibili relè a 4 e 6 poli
  • Disponibilità di zoccoli con tecnologia Push-In Plus

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

4 poles

3PST-NO, SPST-NC

24 VDC1

G7SA-3A1B

DPST-NO, DPST-NC

G7SA-2A2B

6 poles

5PST-NO, SPST-NC

G7SA-5A1B

4PST-NO, DPST-NC

G7SA-4A2B

3PST-NO, 3PST-NC

G7SA-3A3B

Sockets

Mounting

Terminal type

LED indicator

Poles

Coil rated voltage

Order code

Front-
mounting

Push-In Plus terminals

Yes

4 poles

24 VDC

P7SA-10F-ND-PU

6 poles

P7SA-14F-ND-PU

Screw terminals

Yes

4 poles

P7SA-10F-ND

6 poles

P7SA-14F-ND

No

4 poles

−

P7SA-10F

6 poles

P7SA-14F

Back-
mounting

PCB terminals

No

4 poles

−

P7SA-10P

6 poles

P7SA-14P

Specifications

Coil

Rated voltage

Rated current

Coil resistance

Must-operate voltage

Must-release voltage

Max. voltage

Power consumption

24 VDC

4 poles: 15 mA

6 poles: 20.8 mA

4 poles: 1,600 Ω
6 poles: 1,152 Ω

75% max. (V)

10% min. (V)

110% (V)

4 poles: Approx. 360 mW
6 poles: Approx. 500 mW

Note:Refer to datasheet for details

Contacts

Load

Resistive load (cosφ= 1)

Rated load

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

6 A

Max. switching voltage

250 VAC, 125 VDC

Max. switching current

6 A

Max. switching capacity (reference value)

1,500 VA, 180 W

Relays with forcibly guided contacts

Contact resistance

100 mΩ max. (The contact resistance was measured with 1 A at 5 VDC using the voltage-drop method.)

Operating time2

20 ms max.

Response time1

10 ms max.
(The response time is the time it takes for the normally open contacts to open after the coil voltage is turned OFF.)

Release time1

20 ms max.

Insulation resistance

100 MΩ min. (at 500 VDC) (The insulation resistance was measured with a 500 VDC megger at the same places that the dielectric strength was
measured.)

Dielectric strength34

Between coil contacts/different poles: 4,000 VAC, 50/60 Hz for 1 min
(2,500 VAC between poles 3-4 in 4-pole Relays or poles 3-5, 4-6, and 5-6 in 6-pole Relays.)

Between contacts of same polarity: 1,500 VAC, 50/60 Hz for 1 min

Durability

Mechanical

10,000,000 operations min. (at approx. 36,000 operations/hr)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/hr)

Min. permissible load5

5 VDC, 1 mA (reference value)

Ambient temperature6

Operating: −40 to 85°C (with no icing or condensation)

Ambient humidity

Operating: 35 to 85%

Approved standards

EN61810-1 (IEC61810-1), EN50205, UL508, CSA22.2 No. 14

Note:The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.12 VDC, 21 VDC, 48 VDC are available on request.
2.These times were measured at the rated voltage and an ambient temperature of 23°C. Contact bounce time is not included.
3.Pole 3 refers to terminals 31-32 or 33-34, pole 4 refers to terminals 43-44, pole 5 refers to terminals 53-54, and pole 6 refers to terminals 63-64.
4.When using a P7SA socket, the dielectric strength between coil contacts/different poles is 2,500 VAC, 50/60 Hz for 1 min.
5.Min. permissible load is for a switching frequency of 300 operations/min.
6.When operating at a temperature between 70°C and 85°C, reduce the rated carry current (6 A at 70°C or less) by 0.1 A for each degree above 70°C.
