> >>>G7J-4A-B 24VDC G7J 4002M 377176 OMRON Morsetti a vite 4NA 25A
Prodotto precedente Prodotto successivo

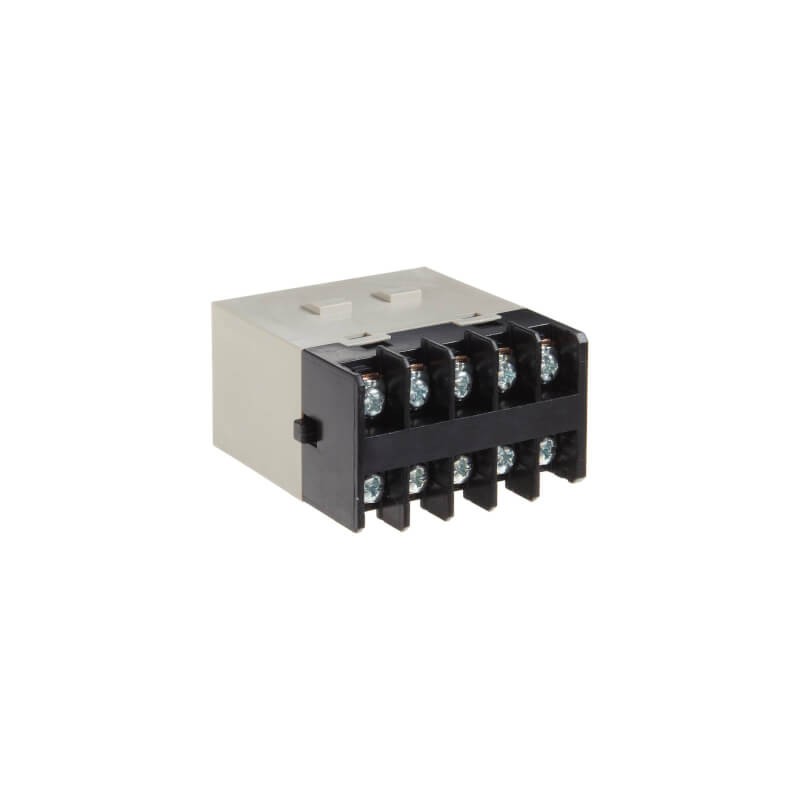

G7J-4A-B 24VDC G7J 4002M 377176 OMRON Morsetti a vite 4NA 25A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

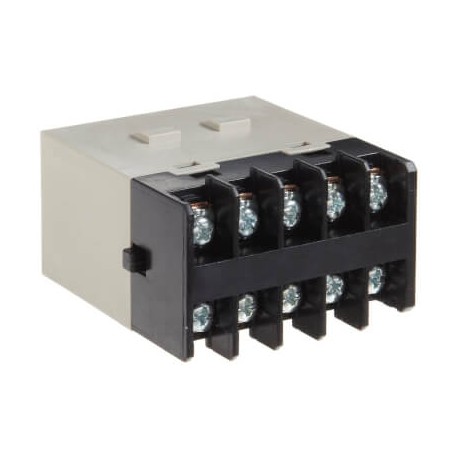

G7J-4A-B 24VDC G7J 4002M 377176 OMRON Morsetti a vite 4NA 25A

G7J-4A-B 24VDC

G7J 4002M

G7J4ABDC24BYOMZ

OMRON

Disponibile Invio oggi

4NA 25A Morsetti a Vite

Morsetti a vite 4NA 25A

Maggiori dettagli


Relè industriali > Relè di potenza G7

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $75.59
Prezzo unitario: $75.59

Quantità Prezzo
1+$75.59
2+$75.59
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Caratteristiche

Relè multipolare ad elevata capacità

Con una corrente di carico nominale di 25 A, il G7J è in grado di commutare carichi di motori nonché carichi resistivi e induttivi. Il G7J dispone di mantenimento del contatto elettrico anche con cadute di tensione pari al 50% della tensione nominale.

  • Tipi di contatto 4PST-NO, 3PST-NO/SPST-NC o DPST-NO/DPST-NC
  • Terminali a innesto rapido, per circuiti stampati o morsetti a vite
  • Carico nominale 25 A
  • Compatibile con cadute di tensioni momentanee

Ordering information

Contact form

Mounting

Terminal

Order code1
( ___= coil voltage + AC/DC)

Common coil voltages2

PCB

W-bracket mounting

PCB

Quick-connect

Screw

DC

AC

4PST-NO

yes

no

yes

no

no

G7J-4A-P___

12, 24

200/240

no

yes

no

yes

G7J-4A-B___

24

-

yes

no

G7J-4A-T___

12, 24

200/240

3PST-NO/SPST-NC

yes

no

yes

no

G7J-3A1B-P___

24

-

no

yes

no

yes

G7J-3A1B-B___

24

-

DPST-NO/SPST-NC

yes

no

G7J-3A1B-T___

24

200/240

DPST-NO/DPST-NC

yes

no

yes

no

G7J-2A2B-P___

24

-

Accessories

For type

Order code

W-bracket

G7J Screw terminal type

R99-04 for G5F

G7J Quick Connect type

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

24, 50, 100 to 120, 200 to 240

75% max.

15% min.

110%

1.8 to 2.6 VA

DC

6, 12, 24, 48, 100

10% min.

2.0 W

Contact ratings

Item

4-pole

Resistive load
cosϕ = 1

Inductive load
cosϕ = 0.4

Resistive load

Rated load

NO: 25 A at 220 VAC
(24 A at 230 VAC)

NC: 8 A at 220 VAC
(7.5 A at 230 VAC)

NO: 25 A at
30 VDC

NC: 8 A at
30 VDC

Rated carry current

NO: 25 A (1 A), NC: 8 A (1 A)

Max. switching voltage

250 VAC

125 VDC

Max. switching current

NO: 25 A (1 A), NC: 8 A (1 A)

Mechanical life

1,000,000 operations min.

Electrical life

100,000 operations min.

Note:Values between () indicate bifurcated contact specification.

Technical data

Contact material

Ag alloy

Operating time

50 ms max.

Release time

50 ms max.

Dielectric strength

4,000 VAC

Ambient temperature

Operating: -25 to 60°C (no icing)

1.For other options like bifurcated contacts, please see specifications.

2.Other coil voltages available. Please see specifications.

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
G7J-4A-B 24VDC G7J4ABDC24BYOMZ G7J 4002M j088_g7j_power_relay_datasheet_it.pdf 591 Kbytes G7J-4A-B 24VDC G7J4ABDC24BYOMZ G7J 4002M j088_g7j_power_relay_datasheet_it.pdf
