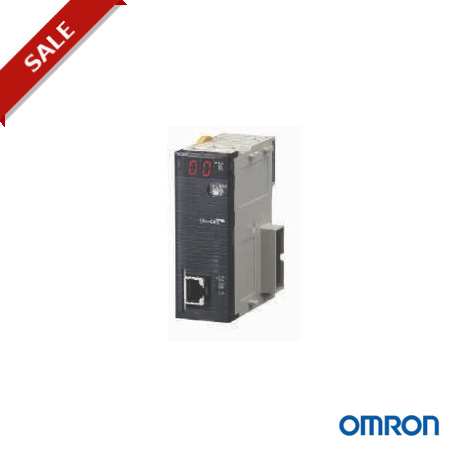

CJ1W-NC_8_ Controllo con EtherCAT
Modulo di posizionamento punto a punto multiasse su EtherCAT
• Moduli di posizionamento per 2, 4, 8 o 16 assi.
• I modelli NC_82 supportano fino a 64 nodi supplementari: inverter, sistemi di visione e I/O distribuiti.
• Interpolazione circolare e lineare.
• Gestione assi lineare e infinita.
• Linguaggi di programmazione: ladder e blocchi funzione. Blocchi funzione
PLCopen certificati per il controllo assi.
• Il modulo può eseguire varie sequenze di operazioni nei dati operativi di memoria.
• Software CX-Programmer per configurazione del modulo, configurazione della rete
EtherCAT e programmazione PLC.
Modelli disponibili
Software per personal computer: CX-One
Serie CJ: Modulo di posizionamento
NC EtherCAT
ADR ADR ADR ADR
Ingressi esterni
Lunghezza massima 100 m
‚R‚f‚R‚l‚w‚Q ?@‚h‚m‚u‚d‚q‚s‚d‚q
‚q‚t‚m ‚o‚v‚q
I/O
‚g‚š ‚`‚k‚l
Servoazionamento
Accurax G5
Ingressi di registrazione rapida, home e interruttori di finecorsa...
‚r‚s‚n‚o
‚q‚d‚r‚d‚s
‚` ‚o‚q‚f
Servomotore
Accurax G5
Inverter serie MX2
Modulo di posizionamento
Descrizione Modello
Modulo di posizionamento – EtherCAT – 16 assi + 64 nodi per I/O remoti CJ1W-NCF82
Modulo di posizionamento – EtherCAT – 8 assi + 64 nodi per I/O remoti CJ1W-NC882
Modulo di posizionamento – EtherCAT – 4 assi + 64 nodi per I/O remoti CJ1W-NC482
Modulo di posizionamento – EtherCAT – 16 assi CJ1W-NCF81
Modulo di posizionamento – EtherCAT – 8 assi CJ1W-NC881
Modulo di posizionamento – EtherCAT – 4 assi CJ1W-NC481
Modulo di posizionamento – EtherCAT – 2 assi CJ1W-NC281
Dispositivi correlati EtherCAT
Servosistemi e inverter
Descrizione Modello Servoazionamento Accurax G5 con EtherCAT integrata R88D-KN___ -ECT Inverter MX2 con scheda opzionale EtherCAT Inverter 3G3MX2-A_
Scheda opzionale EtherCAT 3G3AX-MX2-ECT
Nota: per ulteriori informazioni sulle caratteristiche e su come effettuare gli ordini, consultare le sezioni relative ai servosistemi e agli inverter.
Blocchi I/O serie GX
Descrizione Modello
16 ingressi NPN 24 Vc.c., 6 mA, connessione a 1 filo, espandibile GX-ID1611
16 ingressi PNP 24 Vc.c., 6 mA, connessione a 1 filo, espandibile GX-ID1621
16 uscite NPN 24 Vc.c., 500 mA, connessione a 1 filo, espandibile GX-OD1611
16 uscite PNP 24 Vc.c., 500 mA, connessione a 1 filo, espandibile GX-OD1621
8 ingressi e 8 uscite, NPN 24 Vc.c., ingresso 6 mA, uscita 500 mA, connessione a 1 filo GX-MD1611
8 ingressi e 8 uscite, PNP 24 Vc.c., ingresso 6 mA, uscita 500 mA, connessione a 1 filo GX-MD1621
95
CJ1W-NC_8_ Controllo con EtherCAT
Descrizione Modello
16 ingressi NPN 24 Vc.c., 7 mA, collegamento a 3 fili GX-ID1612
16 ingressi PNP 24 Vc.c., 7 mA, collegamento a 3 fili GX-ID1622
16 uscite NPN 24 Vc.c., 500 mA, collegamento a 3 fili GX-OD1612
16 uscite PNP 24 Vc.c., 500 mA, collegamento a 3 fili GX-OD1622
8 ingressi e 8 uscite, NPN 24 Vc.c., ingresso 6 mA, uscita 500 mA, connessione a 3 fili GX-MD1612
8 ingressi e 8 uscite, PNP 24 Vc.c., ingresso 6 mA, uscita 500 mA, connessione a 3 fili GX-MD1622
16 uscite a relè 250 Vc.a., 2 A, connessione a 1 filo, espandibile GX-OC1601
4 ingressi analogici, corrente/tensione ±10 V, 0… 10 V, 0… 5 V, 1… 5 V, 4… 20 mA GX-AD0471
2 uscite analogiche, corrente/tensione ±10 V, 0… 10 V, 0… 5 V, 1… 5 V, 4… 20 mA GX-DA0271
2 ingressi encoder a collettore aperto Ingresso a 500 kHz a collettore aperto GX-EC0211
2 ingressi encoder line driver Ingresso a 4 MHz line driver GX-EC0241
Nota: per ulteriori informazioni sulle caratteristiche e su come effettuare gli ordini, consultare il catalogo relativo ai sistemi di automazione.
Sistema di visione
Descrizione Caratteristiche Modello
Sistema di visione con interfaccia EtherCAT NPN FZM1-350-ECT PNP FZM1-355-ECT
Nota: per ulteriori informazioni sulle caratteristiche e su come effettuare gli ordini, consultare la documentazione sui sistemi di visione.
Software per PC
Caratteristiche Modello
CX-One versione 4 o superiore CX-One
CX-Programmer versione 9.12 o superiore CX-Programmer
