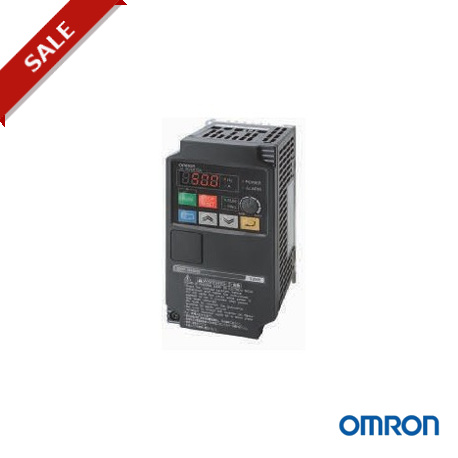

3G3JX-AB007-EF 352851 OMRON I convertitori di frequenza, JX monofase, 200-240VAC, 0,75 kW, 4.0a, V / f filtro

JX Inverter
Compatto e completo
Con il filtro e le comunicazioni integrate di serie, l'inverter JX è la soluzione compatta e completa per un'intera gamma di semplici applicazioni, come il comando dei nastri trasportatori. Modbus RS485 è integrato nella porta RJ45 sul lato anteriore dell'inver- ter pertanto è semplicissimo aggiungere inverter alla rete esistente, senza ulteriori schede opzionali, con conseguente risparmio di spazio e di denaro.
• Inverter con controllo della curva V/f
• Montaggio affiancato
• Filtro EMC integrato
• Modbus RS485 integrato
• Funzione di rilevamento del sovraccarico (150% in 60 s)
• Funzione PID
• Soppressione dei picchi delle sovratensioni
• Risparmio automatico dell'energia
Modelli disponibili
Alimentazione
Contattore
A
Reattanza c.a.
B D
Cavo USB CX-Drive
CX-One
B B
A *
Filtro
Prolunga per console remota
Console remota a 5 linee LCD
C C C C
JX
A
Toroide
A
Reattanza c.c.
Motore
Messa a terra
A
Reattanza uscita
* Necessario solo per trifase 200 V o per conformità a C1 sui modelli trifase 400 V
166
JX Inverter
3G3JX
Caratteristiche Modello Tensione Uscita max. applicabile del motore kW Corrente nominale di uscita (A) Standard Monofase, 200 V 0,2 1,4 3G3JX-AB002-EF
0,4 2,6 3G3JX-AB004-EF
0,75 4 3G3JX-AB007-EF
1,5 7,1 3G3JX-AB015-EF
2,2 10 3G3JX-AB022-EF Trifase 200 V 0,2 1,4 3G3JX-A2002-E
0,4 2,6 3G3JX-A2004-E
0,75 4 3G3JX-A2007-E
1,5 7,1 3G3JX-A2015-E
2,2 10 3G3JX-A2022-E
3,7 15,9 3G3JX-A2037-E
5,5 24 3G3JX-A2055-E
7,5 32 3G3JX-A2075-E Trifase 400 V 0,4 1,5 3G3JX-A4004-EF
0,75 2,5 3G3JX-A4007-EF
1,5 3,8 3G3JX-A4015-EF
2,2 5,5 3G3JX-A4022-EF
4,0 8,6 3G3JX-A4040-EF
5,5 13 3G3JXA4055-EF
7,5 16 3G3JXA4075-EF
A Filtri di linea
Inverter Filtro di linea Rasmi
Tensione Modello 3G3JX-_ Corrente nominale (A) Peso (kg) Modello
Monofase, 200 Vc.a. AB002/AB004 6 0,5 AX-FIJ1006-RE AB007 10 0,6 AX-FIJ1010-RE AB015/AB022 26 0,8 AX-FIJ1026-RE
Trifase, 200 Vc.a. A2002/A2004/A2007 6 1,0 AX-FIJ2006-RE A2015/A2022/A2037 20 1,3 AX-FIJ2020-RE A2055/A2075 40 2,3 AX-FIJ2040-RE
Trifase, 400 Vc.a. A4004/A4007/A4015 5 0,9 AX-FIJ3005-RE A4022/A4040 11 1,1 AX-FIJ3011-RE A4055/A4075 20 1,7 AX-FIJ3020-RE
A Reattanze c.a. ingresso
Inverter Reattanza c.a. Tensione Modello 3G3JX-_ Modello
Trifase, 200 Vc.a. A2002/A2004/A2007 AX-RAI02800080-DE A2015/A2022/A2037 AX-RAI00880175-DE A2055/A2075 AX-RAI00350335-DE
Monofase, 200 Vc.a. AB002/AB004 In fase di sviluppo
AB007
AB015/AB022
Trifase, 400 Vc.a. A4004/A4007/A4015 AX-RAI07700042-DE A4022/A4040 AX-RAI03500090-DE A4055/A4075 AX-RAI01300170-DE
A Reattanze c.c.
200 V monofase 200 V trifase 400 V trifase
Inverter Modello Inverter Modello Inverter Modello
3G3JX-AB002 AX-RC10700032-DE 3G3JX-A2002 AX-RC21400016-DE –
3G3JX-AB004 AX-RC06750061-DE 3G3JX-A2004 AX-RC10700032-DE 3G3JX-A4004 AX-RC43000020-DE
3G3JX-AB007 AX-RC03510093-DE 3G3JX-A2007 AX-RC06750061-DE 3G3JX-A4007 AX-RC27000030-DE
3G3JX-AB015 AX-RC02510138-DE 3G3JX-A2015 AX-RC03510093-DE 3G3JX-A4015 AX-RC14000047-DE
3G3JX-AB022 AX-RC01600223-DE 3G3JX-A2022 AX-RC02510138-DE 3G3JX-A4022 AX-RC10100069-DE
– 3G3JX-A2037 AX-RC01600223-DE 3G3JX-A4040 AX-RC06400116-DE
3G3JX-A2055 AX-RC01110309-DE 3G3JX-A4055 AX-RC04410167-DE
3G3JX-A2075 AX-RC00840437-DE 3G3JX-A4075 AX-RC03350219-DE
167
JX Inverter
A Toroidi in uscita
Diametro Descrizione Modello
B Accessori
Tipi Descrizione Funzioni Modello
21 Per motori 2,2 kW o inferiori AX-FER2102-RE
25 Per motori 7,5 kW o inferiori AX-FER2515-RE
Console remota
LCD
Console remota LCD a 5 linee con funzione di copia, lunghez- za cavo max. 3 m.*1
AX-OP05-E
A Reattanza c.a. uscita
Cavo console remota
Cavo di 3 m per il collegamento 3G3AX-CAJOP300-EE
alla console remota
Inverter Reattanza c.a.
Tensione Modello 3G3JX-@ Modello
Console remota LED Console remota LED, lunghez- 3G3AX-OP01 za cavo max. 3 m
200 Vc.a. A2001/A2002/A2004
AX-RAO11500026-DE
Kit di montaggio per Kit di montaggio per console
4X-KITMINI
AB001/AB002/AB004
A2007/AB007 AX-RAO07600042-DE A2015/AB015 AX-RAO04100075-DE A2022/AB022 AX-RAO03000105-DE A2037 AX-RAO01830160-DE A2055 AX-RAO01150220-DE
console LED
Convertitore USB/
cavo USB
Cavo diramatore a T RJ45
LED su quadro
Da RJ45 a cavo di collegamento USB
Cavo a T per il collegamento
RS-422
3G3AX-PCACN2
USB-convertercable
3G3AX-CTB020-EE
Resistenza di termi- Resistenza di terminazione per 3G3AX-CTR150-EE
A2075 AX-RAO00950320-DE
400 Vc.a. A4004/A4007/A4015 AX-RAO16300038-DE
nazione
RJ45
connessione RS-422
A4022 AX-RAO11800053-DE A4040 AX-RAO07300080-DE A4055 AX-RAO04600110-DE A4075 AX-RAO03600160-DE
*1 Nota: per i modelli di inverter 3G3JX, il tastierino visualizzerà solo 2 righe di testo.
D Software per PC
Descrizione Funzione Modello
Software per PC "Tool" software di configura- zione e monitoraggio
Software per PC "Tool" software di configura- zione e monitoraggio
Software per PC "Tool" software per il calcolo del risparmio energetico
Software per PC: CX-Drive, CX-One
€Saver
Caratteristiche
Classe 200 V
Monofase: 3G3JX_ AB002 AB004 AB007 AB015 AB022 – – – Trifase: 3G3JX_ A2002 A2004 A2007 A2015 A2022 A2037 A2055 A2075
kW
motore*1
Alimen- tazione
Potenza applicabile del motore 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5
Capacità inverter kVA 200 V 0,4 0,9 1,3 2,4 3,4 5,5 8,3 11,0
240 V 0,5 1,0 1,6 2,9 4,1 6,6 9,9 13,3
Corrente nominale di uscita (A) 1,4 2,6 4,0 7,1 10,0 15,9 24,0 32,0
Tensione massima di uscita Proporzionale alla tensione di ingresso: 0… 240 V
Frequenza di uscita massima 400 Hz
Frequenza e tensione diingresso nominali Monofase, 200… 240 V, 50/60Hz
Trifase 200… 240 V 50/60 Hz
Corrente di ingresso nominale (A), trifase 200 V
Corrente di ingresso nominale (A), monofase 200 V
1,8 3,4 5,2 9,3 13,0 20,0 30,0 40,0
3,1 5,8 9,0 16,0 22,5 – – –
Oscillazione di tensione ammessa –15%… 10%
Oscillazione di frequenza ammessa 5%
Filtro integrato Filtro EMC (monofase C1)
Coppia frenante
Con tempo di decelerazione breve
Con retroazione del condensatore
Circa 50% 50% per trifase 20… 40% Circa 20%
20… 40%
per-monofase
Metodo di raffreddamento Autoraffreddamento Raffreddamento ad aria forzata
*1 La potenza di uscita massima applicabile si riferisce a un motore standard trifase.
Classe 400 V
Trifase: 3G3JX_ A4004 A4007 A4015 A4022 A4040 A4055 A4075
kW
motore*1
Alimen- tazione
Potenza applicabile del motore 0,4 0,75 1,5 2,2 4,0 5,5 7,5
Capacità inverter kVA 380 V 0,9 1,6 2,5 3,6 5,6 8,5 10,5
480 V 1,2 2,0 3,1 4,5 7,1 10,8 13,3
Corrente nominale di uscita (A) 1,5 2,5 3,8 5,5 8,6 13,0 16,0
Tensione massima di uscita Proporzionale alla tensione di ingresso: 0… 480 V
Frequenza di uscita massima 400 Hz
Frequenza e tensione diingresso nominali Trifase 380…480 V 50/60 Hz
Corrente nominale di ingresso (A) 2,0 3,3 5,0 7,0 11,0 16,5 20,0
Oscillazione di tensione ammessa –15%… 10%
Oscillazione di frequenza ammessa 5%
Filtro integrato Filtro EMC Classe C2
Coppia
Con tempo di decelerazione breve
Circa 50% Circa 20… 40% Circa 20%
frenante Con retroazione del condensatore
Metodo di raffreddamento Autoraffreddamento Raffreddamento ad aria forzata
*1 La potenza di uscita massima applicabile si riferisce a un motore standard trifase.
168
JX Inverter
Dimensioni
Tensione Uscita max. applicabile del motore kW
Modello inverter Dimensioni in mm
H W D Peso (kg)
Monofase 200 V 0,2 3G3JX-AB002 155 80 95,5 0,8
0,4 3G3JX-AB004 109,5 0,9
0,75 3G3JX-AB007 189 110 130,5 1,5
1,5 3G3JX-AB015 157,5 2,3
2,2 3G3JX-AB022 2,4
Trifase 200 V 0,2 3G3JX-A2002 155 80 95,5 0,8
0,4 3G3JX-A2004 109,5 0,9
0,75 3G3JX-A2007 132,5 1,1
1,5 3G3JX-A2015 189 110 157,5 2,2
2,2 3G3JX-A2022 2,4
3,7 3G3JX-A2037
5,5 3G3JX-A2055 250 180 167,5 4,2
7,5 3G3JX-A2075
Trifase 400 V 0,4 3G3JX-A4004 189 110 130,5 1,5
0,75 3G3JX-A4007 157,5 2,3
1,5 3G3JX-A4015 2,4
2,2 3G3JX-A4022
4,0 3G3JX-A4040
5,5 3G3JX-A4055 250 180 167,5 4,2
7,5 3G3JX-A4075
H
D
W
