> >>>G9SX-ADA222-T15-RT DC24 G9SX6012M 353664 OMRON Modulo Sez. 4 Uscite (t15s.) /2 Ingressi 2E 35mm 24Vdc
Prodotto precedente Prodotto successivo

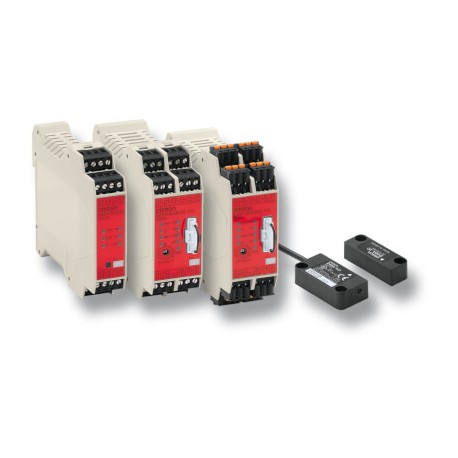

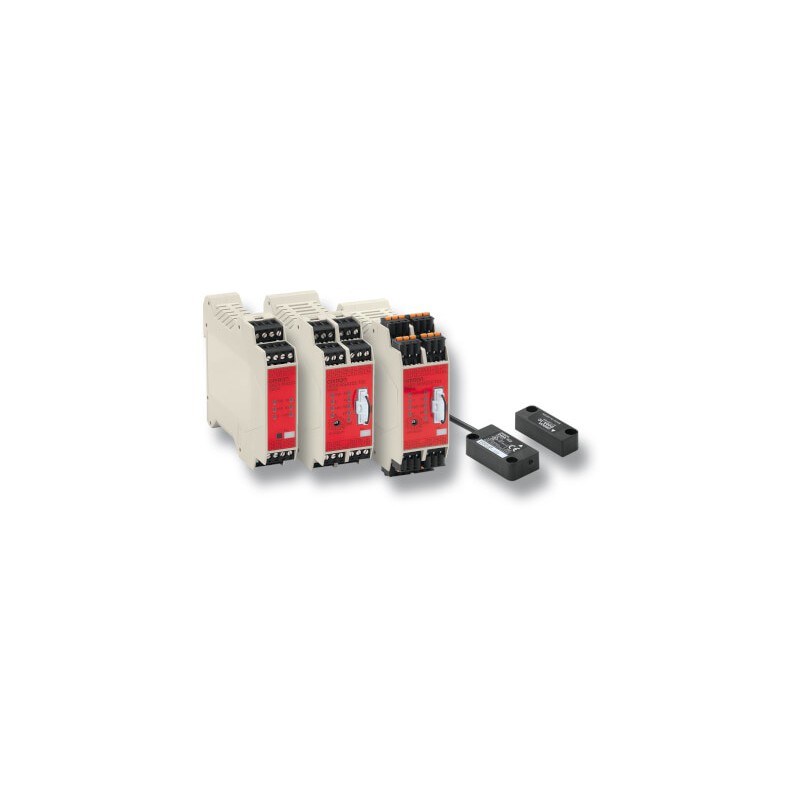

G9SX-ADA222-T15-RT DC24 G9SX6012M 353664 OMRON Modulo Sez. 4 Uscite (t15s.) /2 Ingressi 2E 35mm 24Vdc Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

G9SX-ADA222-T15-RT DC24 G9SX6012M 353664 OMRON Modulo Sez. 4 Uscite (t15s.) /2 Ingressi 2E 35mm 24Vdc

G9SX-ADA222-T15-RT DC24

G9SX6012M

G9SXADA222T15RTDC24.1

OMRON

Disponibile Invio oggi

Modulo Sec 4 Uscite(t15s.)/2 Biglietti 2 35mm 24vdc

Modulo Sez. 4 Uscite (t15s.) /2 Ingressi 2E 35mm 24Vdc

Maggiori dettagli


Sicurezza > G9SX

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $437.23
Prezzo unitario: $437.23

Quantità Prezzo
1+$437.23
2+$403.92
3+$397.18
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Caratteristiche

Modulo di sicurezza flessibile

I moduli della famiglia G9SX possono essere collegati mediante una funzione logica "AND" per implementare l'arresto parziale e/o globale di una macchina. La manutenzione è facilitata grazie alla presenza di uscite statiche, alla dettagliata diagnosi LED e ai segnali di retroazione intelligente. La linea è completata da moduli di espansione temporizzati di sicurezza.

  • Segmentazione chiara e trasparente delle funzioni di sicurezza tramite l'esclusivo collegamento "AND"
  • Disponibilità di uscite statiche per una lunga vita di esercizio e uscite a relè in moduli di espansione
  • Estrema facilità di diagnosi grazie alle numerose segnalazioni LED
  • Semplicità di manutenzione grazie ai segnali di retroazione
  • Categoria 4 in base a EN954-1 e SIL 3 in base a EN 61508

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input
channels

Max. OFF-delay time1

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

3 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD322-T15-RT

Cage clamp terminals

G9SX-AD322-T15-RC

2 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD-322-T150-RT

Cage clamp terminals

G9SX-AD-322-T150-RC

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T15-RT

Cage clamp terminals

G9SX-ADA-222-T15-RC

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T150-RT

Cage clamp terminals

G9SX-ADA-222-T150-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input
channels

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

2 P channel MOS FET transistor output

-

2 PNP transistor
output

1 or 2 channels

24 VDC

Screw terminals

G9SX-BC202-RT

Cage clamp terminals

G9SX-BC202-RC

Expansion unit

Safety outputs

Auxiliary outputs

OFF-delay time

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

4 PST-NO (contact)

-

2 (solid state) PNP
transistor outputs

-

24 VDC

Screw terminals

G9SX-EX401-RT

Cage clamp terminals

G9SX-EX401-RC

-

4 PST-NO (contact)

Synchronized with
G9S-X-AD - unit

Screw terminals

G9SX-EX041-T-RT

Cage clamp terminals

G9SX-EX041-T-RC

Specifications

Power input

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Rated supply voltage

20.4 to 26.4 VDC (24 VDC -15% +10%)

Inputs

Item

G9SX-AD_

G9SX-BC202-_

Safety input

Operating voltage: 20.4 VDC to 26.4 VDC,
internal impedance: Approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-AD_

G9SX-BC202-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current:Using 2 outputs or less: 1 A DC max.

Using 3 outputs or more: 0.8 A DC max.

P channel MOS FET transistor output

Load current:Using 1 output: 1 A DC max.

Using 2 outputs: 0.8 A DC max.

Auxiliary output

PNP transistor output
Load current: 100 mA max.

Expansion unit

Item

G9SX-EX-_

Rated load

250 VAC, 3A/30 VDC, 3A (resistive load)

Rated carry current

3 A

Maximum switching voltage

250 VAC, 125 VDC

Characteristics

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Operating time (OFF to ON state)

50 ms max. (Safety input: ON)

100 ms max. (Logical AND connection input: ON)

50 ms max. (Safety input: ON)

30 ms max.

Response time (ON to OFF state)

15 ms max.

10 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

5,000,000 cycles min.

Ambient temperature

-10°C +55°C (with no icing or condensation)

1.The OFF-delay time can be set in 16 steps as follows: T15: 0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15 s, T150: 0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150 s.

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
G9SX-ADA222-T15-RT DC24 G9SXADA222T15RTDC24.1 G9SX6012M g9sx_brochure_it.pdf 1 Mbytes G9SX-ADA222-T15-RT DC24 G9SXADA222T15RTDC24.1 G9SX6012M g9sx_brochure_it.pdf
