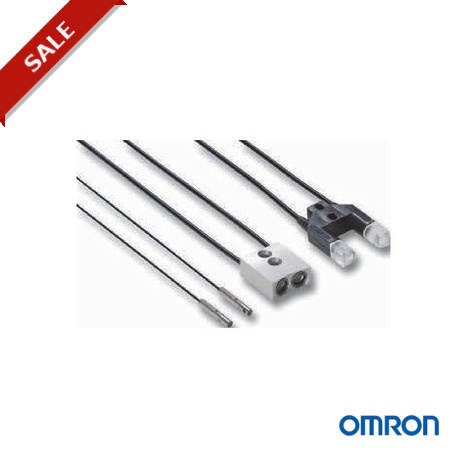

E32-EL24-1 245695 OMRON limitata 2,4 millimetri riflesso diretto

E32 Applicazioni speciali Fibre ottiche di rilevamento

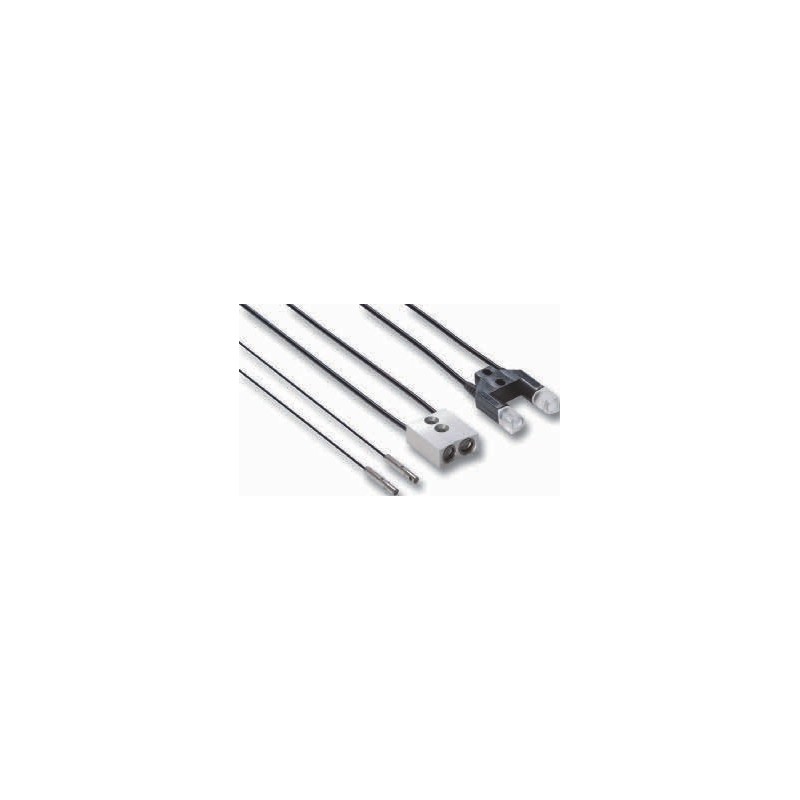

Fibre ottiche per applicazioni speciali
Progettate per un'ampia gamma di applicazioni speciali, le fibre ottiche sono
ottimizzate per fornire le migliori prestazioni di rilevamento e il miglior adattamento ai requisiti ambientali.
• Rilevamento di oggetti speciali (liquidi, etichette su fogli trasparenti, ecc.)
• Fibre ottiche per applicazioni speciali (mappatura di wafer, vetro piano, ecc.)
Modelli disponibili
Metodo di rilevamento Dimensioni Distanza di rilevamento (in mm)*1
E3X-HD E3NX-FA
Dettagli Modello
Forma a forcella 36 × 24 × 8 mm 10 – E32-G14
Mappatura di wafer Ø 3 mm 3.800 4.000 – E32-T22S Ø 3 mm 2.600 3.900 – E32-T24S
Ø 3 mm 1.780 2.650 – E32-A03 2M Ø 2 mm 680 1.000 – E32-A04 2M
Sensore di livello per liquidi
Ø 6 mm contatto con il liquido Contatto con il livello del liquido
15 × 23,5 × 5 mm contatto con il tubetto Rilevamento del livello del liquido attraverso
un contenitore o tubetto
trasparente
E32-D82F1 4M E32-D36T 2M
Rilevamento di vetro 21 × 16,5 × 4 mm 8 Custodia in metallo E32-A10 2M
20,5 × 14 × 3,8 mm 15 Custodia in plastica E32-L16-N 2M
Rilevamento di vetro
25 × 18 × 5 mm 1–5 Resistente al calore
E32-L64 2M
in ambiente caldo
36 × 18 × 5,5 mm 5–18
fino a 300°C
E32-L66 2M
Rilevamento di vetro in processi umidi
38,5 × 39 × 17,5 mm Da 8 a 20 (consigliati: 11) Resistente al calore fino a 85°C
E32-L11FS 2M
Rilevamento di etichette 20 × 20 × 5 mm 7,2±1,8 – E32-L25L
18 × 20 × 4 mm 4±2 – E32-L24L
*1 Distanza di rilevamento misurata in modalità standard
34 × 25 × 8 mm 2,4 Raggio puntiforme
molto preciso (precisione di rilevamento pari
a 100 μm)
E32-EL24-1 2M
250
E32 Applicazioni speciali Fibre ottiche di rilevamento
Caratteristiche
Descrizione E32-D82F1
E32-L11FS
E32-G14 E32-A10 E32-L16-N E32-L66 E32-L64
Raggio di curvatura ammesso R40 R25
Accorciabile Sì No Temperatura ambiente –40°C... 70°C –40°C... 300°C Materiale Testa PFA ABS ABS PVC Acciaio inox
Fibra PMMA Vetro
Guaina Rivestimento in polietilene Rivestimento spirale in acciaio inox
Grado di protezione IEC 60529 IP67 IEC 60529 IP30 IEC 60529 IP40 IEC 60529 IP40 IEC 60529 IP50
Descrizione E32-EL24-1 E32-T24S E32-L24L E32-L25L
E32-A04 E32-D36T E32-A03 E32-T22S
Raggio di curvatura ammesso R10 R4 R1
Accorciabile Sì
Temperatura ambiente –40°C... 70°C
Materiale Testa Ottone nichelato e alluminio
Fibra PMMA
Guaina Rivestimento in polietilene
Acciaio inox Ottone nichelato Acciaio inox ABS Ottone nichelato
Rivestimento in PVC Rivestimento in polietilene Rivestimento in PVC Rivestimento in polietilene
Rivestimento in PVC
Grado di protezione IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67
Le fibre ottiche reflex focalizzate per il rilevamento del vetro offrono il rilevamento stabile di vetro piano in ambiente standard, caldo o umido. Le forme e i materiali sono ottimizzati per fornire il miglior rapporto valore/prestazioni in base alla necessità.
Per il rilevamento di differenze di altezza molto piccole come le etichette sui fogli trasparenti nelle applicazioni in cui lo spazio
è un fattore cruciale, i sensori reflex focalizzati di piccole dimensioni offrono rilevamento preciso fino alla risoluzione di 100 μm.
