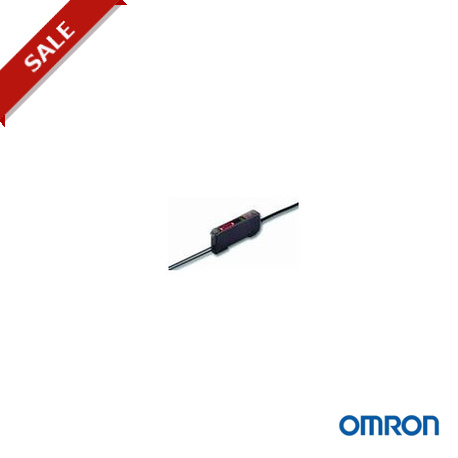

E3X-DAC8-S 323872 OMRON Sensori ottici, rilevamento segna 3h cc PNP Teach Collegamento M / E

E3X-DAC-S Sensori per la lettura di tacche
Sensore per il rilevamento di tacche a elevata funzionalità
E3X-DAC-S consente il rilevamento affidabile delle tacche sia nelle applicazioni
standard sia in quelle complesse. L'impostazione separata della testa di rilevamento consente un facile adattamento nella fase di montaggio anche quando lo spazio
disponibile è limitato. L'amplificatore remoto fornisce una semplice procedura
di autoimpostazione per applicazioni standard ma anche, su richiesta, il controllo completo delle prestazioni di rilevamento nelle applicazioni più complesse.
Modelli disponibili
Precablato
Modello Funzioni Modello precablato con cavo lungo 2 m
NPN PNP
Modelli Standard Temporizzazione, modifica della velocità di risposta E3X-DAC11-S E3X-DAC41-S
Modelli avanzati Uguale ai modelli standard + rilevamento simultaneo (2 colori) Uscita AND/OR, impostazione remota
E3X-DAC21-S E3X-DAC51-S
Versioni con connettore
Modello Funzioni Modello
NPN PNP
Modelli standard (connettore per sensore a fibre ottiche)*1
*1 Connettore disponibile a richiesta
Temporizzazione, modifica della velocità di risposta E3X-DAC6-S E3X-DAC8-S
Caratteristiche
Modello Modelli Standard Modelli avanzati
E3X-DAC1, E3X-DAC4
E3X-DAC6, E3X-DAC8
Sorgente luminosa (lunghezza d'onda) LED a luce bianca (420… 700 nm)
E3X-DAC2, E3X-DAC5
Numero di tacche registrate 1 2 (determinazione simultanea)
Tensione di alimentazione 12… 24 Vc.c. ±10%, ondulazione residua (p-p) 10% max.
Protezioni circuitali Protezione da inversioni di polarità dell'alimentazione, protezione da cortocircuiti sull'uscita, protezione da inversioni di polarità dell'uscita e prevenzione di interferenze reciproche
Temperatura ambiente
Funzionamento –25… +55°C
Stoccaggio –30… +70°C (senza formazione di ghiaccio o condensa)
Tempo di risposta
Modalità altissima velocità
Modalità standard
Funzionamento o riassetto: 60 μs
Funzionamento o riassetto: 1 ms
Funzionamento o riassetto: 120 μs
Funzionamento o riassetto: 2 ms
Impostazione della sensibilità Autoapprendimento (autoapprendimento a un punto o autoapprendimento con/senza oggetto) oppure regolazione manuale
Funzioni Modalità di rilevamento Modalità automatica (selezione automatica di modalità C o modalità I) Modalità C (rapporto RGB)
Modalità I (intensità della luce)
Modalità tacca (valori di intensità e rapporto di RGB)
Modo di funzionamento ON per la corrispondenza (ON per colore uguale a quello registrato) oppure ON per mancata corrispondenza (ON per colore diverso da quello registrato)
Temporizzazione Tipo di temporizzazione: ritardo alla diseccitazione, ritardo all'eccitazione o impulso temporizzato
Tempo di temporizzazione: 1 ms… 5 s (variabile)
Uscite di controllo – Uscita per ciascun canale, uscita AND e uscita OR
Controllo remoto – Autoapprendimento a un punto, autoapprendimento con/senza oggetto, riassetto a zero ed emissione luce OFF
Grado di protezione IEC60529 IP50 (con coperchio di protezione fissato)
Teste in fibra ottica consigliate
Metodo di rilevamento Dimensioni Distanza operativa consigliata (mm) Dettagli Modello
M6 5 Rilevamento di tacche standard E32-CC200 2M
29 x 25,5 x 11,2 mm 40… 50 Per lunghe distanze – plastica E32-L15 2M
23x 20x 9 mm 25… 30 Per lunghe distanze – metallo E32-A09 2M
M3 10 Rilevamento di tacche ad alta precisione (spot di 1 mm
di diametro)
E32-EC31 2M + E39-EF51
218
E3X-DAC-S Sensori per la lettura di tacche
Connettori per sensori a fibra ottica
Aspetto Tipo Dettagli Modello
Connettore per sensore a fibre ottiche
Cavo in PVC di 2 m E3X-CN21
Cavo in PVC di 30 cm con connettore M12 (4 pin) E3X-CN21-M1J 0.3M Cavo in PVC di 30 cm con connettore M8 (4 pin) E3X-CN21-M3J-2 0.3M
39,994
Semplicità d'uso nel rilevamento di tacche complesse o colorate.
Rilevamento di tacche di registro complesse, ad esempio con testi o elementi grafici.
