OMRONI / O remoto ALTRO I / O REMOTO GX-OD1622 GX 5025A GXOD1622 OMRON Modulo EtherCAT 16 Uscite PNP 3-terminal

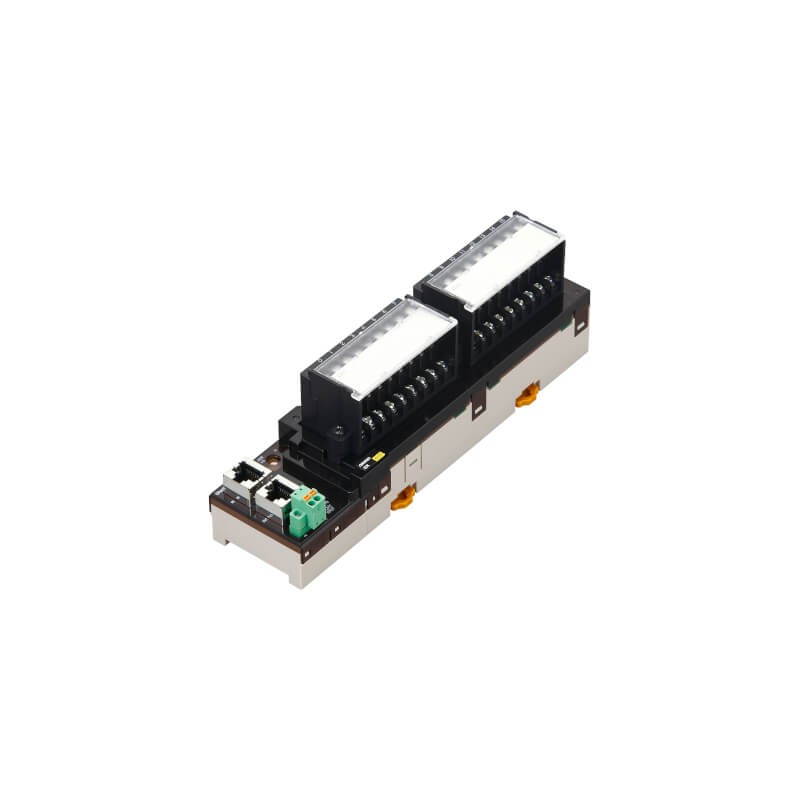

OMRON GX-OD1622 GX 5025A GXOD1622 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

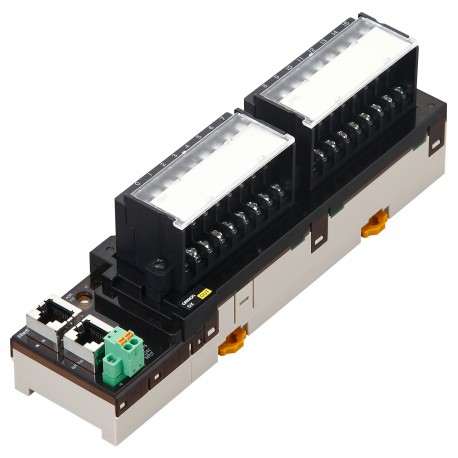

GX-OD1622 GX 5025A GXOD1622 OMRON Modulo EtherCAT 16 Uscite PNP 3-terminal

Riferimento: GX-OD1622

Codice: GX 5025A

Numero di catalogo: GXOD1622

Produttore: OMRON

Descrizione:

Modulo EtherCAT 16 Uscite PNP 3-terminal
16 uscite digitali PNP, morsettiera con comuni indicati

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
  • OMRON > I / O remoto > Altro I / O remoto

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Specifiche

Communication port(s)EtherCAT Slave
Type of moduleDigital I/O
I/O connection typeScrew
Connection method3-wire
Number of digital inputs0
Digital input typeNone
Number of digital outputs16
Digital output typePNP
Permitted voltage at output0-26.4 V
Output current0.5 A
Short-circuit protected outputs
Number of IOV (V+) terminals18
Number of IOG (V-) terminals18
Number of COM terminals0
I/O systemNone
Degree of protection (IP)IP20
Product Height (unpacked)52 mm
Product Width (unpacked)200 mm
Product Depth (unpacked)68.9 mm
Product Weight (unpacked)470 g

Accessori

GX-JC03Unità di derivazione per rete EtherCAT 3 porte
GX-JC06Unità di derivazione per rete EtherCAT 6 porte
GX-JC06-HModulo di giunzione EtherCAT a 6 porte, alimentazione a 24 V CC con interruttori di nodo
XS6W-6LSZH8SS100CM-YCavo Ethernet per EtherCAT. Lunghezza 1 m. Per uso interno al quadro. RJ45-RJ45. Cat.6bis. LSZH. Giallo.
XS6W-6LSZH8SS200CM-YCavo Ethernet per EtherCAT. Lunghezza 2 m. Per uso interno al quadro. RJ45-RJ45. Cat.6 bis. LSZH. Giallo.
XS6W-6LSZH8SS20CM-YCavo Ethernet per EtherCAT. Lunghezza 20cm. Per uso interno al quadro. RJ45-RJ45. Cat.6bis. LSZH. Giallo.
XS6W-6LSZH8SS500CM-YCavo Ethernet per EtherCAT. Lunghezza 5 m. Per uso interno al quadro. RJ45-RJ45. Cat.6bis. LSZH. Giallo.
XS6W-6LSZH8SS50CM-YCavo Ethernet per EtherCAT. Lunghezza 50cm. Per uso interno al quadro. RJ45-RJ45. Cat.6bis. LSZH. Giallo.

ETIM for 343324 Controllori logici programmabili (PLC) (EC001599)

Nome caratteristicatipo di tensione d'uscita (EF008222)
Valore caratteristicaDC
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello a
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicatransistor
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaSì
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicaprotezione da corto circuito, uscite presenti (EF003203)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)
Valore caratteristicaNo
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)
Valore caratteristicaNo
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica200 mm
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicaprofondità (EF000049)
Valore caratteristica68.9 mm
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica16
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica2
Nome caratteristicacorrente d'uscita (EF003202)
Valore caratteristica0.5 A
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicaaltezza (EF000040)
Valore caratteristica52 mm
Nome caratteristicatempo di ritardo al cambio di segnale (EF002382)
Valore caratteristica0.5 ms
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica20.4 V
Nome caratteristicatensione ammessa nell'uscita (EF007553)
Valore caratteristica0 V

DATASHEET - PDF

Titolo
Dimensione
Tipo
GX-OD1622 GXOD1622 GX 5025A ES_GX-ID1611.pdf
7 Mbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
