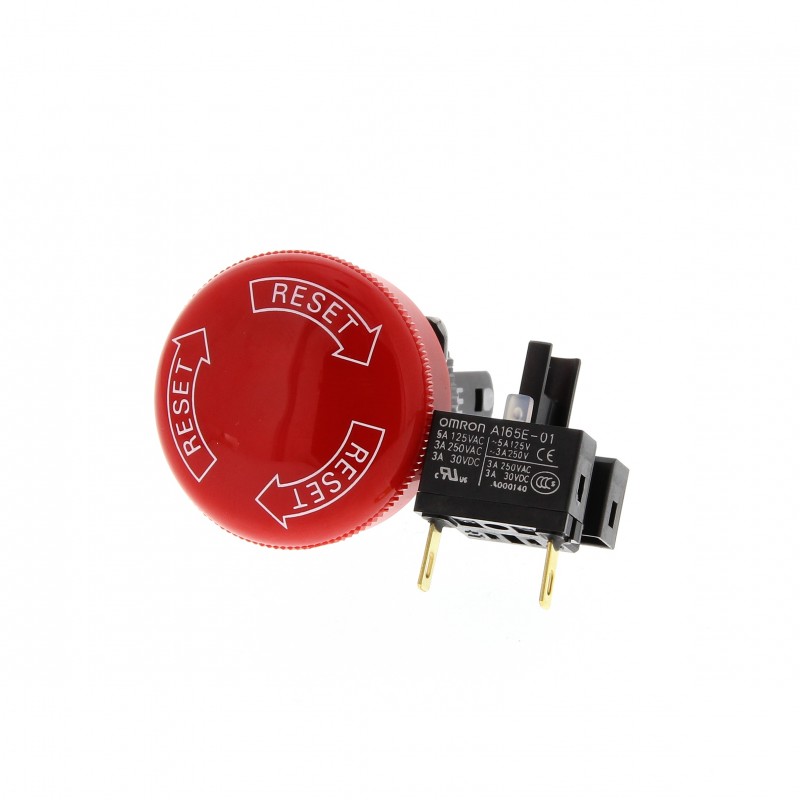

A165E-S-03U A16E7012B A165ES03U OMRON Pulsante di arresto di emergenza 16mm TPST-NC D30mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

A165E-S-03U A16E7012B A165ES03U OMRON Pulsante di arresto di emergenza 16mm TPST-NC D30mm

A165E-S-03U

A16E7012B

A165ES03U

OMRON

10

Pulsante di arresto di emergenza 16mm TPST-NC D30mm

Schermo di emergenza 16mm TPST-NC D30mm

Pulsanti Ø16 mm, pulsante di emergenza a fungo Ø 30mm, non luminoso, 3 contatti NC

Maggiori dettagli


Apparecchi elettrici a bassa tensione > tasto di emergenza completo

Sicurezza > Altri sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $573.69
Prezzo unitario: $57.37
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Meccanismo di apertura diretta con separazione minima del contatto di 3 mm
  • Il meccanismo di blocco di sicurezza impedisce usi impropri
  • Profondità di montaggio ridotta
  • Struttura modulare; facile installazione mediante contatto a scatto

Caratteristiche ed info per ordinare

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note: The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II

1.LED not mounted. Test them with the LED removed.


ETIM for 103725 Apparecchi elettrici a bassa tensione (EC002034)
Caratteristica Valore
modo di montaggio (EF000003) inseribile
indice di protezione (NEMA) (EF011959) altro
grado di protezione (IP) (EF005474) IP65
tipo di collegamento circuito elettrico ausiliario (EF006820) connessione a linguetta da saldare
tipo di sblocco (EF001403) sblocco a rotazione
con illuminazione (EF003829) No
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 3
diametro del foro (EF000079) 16 mm
diametro della calotta (EF001423) 30 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
A165E-S-03U A165ES03U A16E7012B IT_A165E-LS-24D-02.pdf 1 Mbytes A165E-S-03U A165ES03U A16E7012B IT_A165E-LS-24D-02.pdf
A165E-S-03U A165ES03U A16E7012B a120_a165e_emergency_stop_switch_datasheet_it.pdf 1 Mbytes A165E-S-03U A165ES03U A16E7012B IT_A165E-LS-24D-02.pdf
